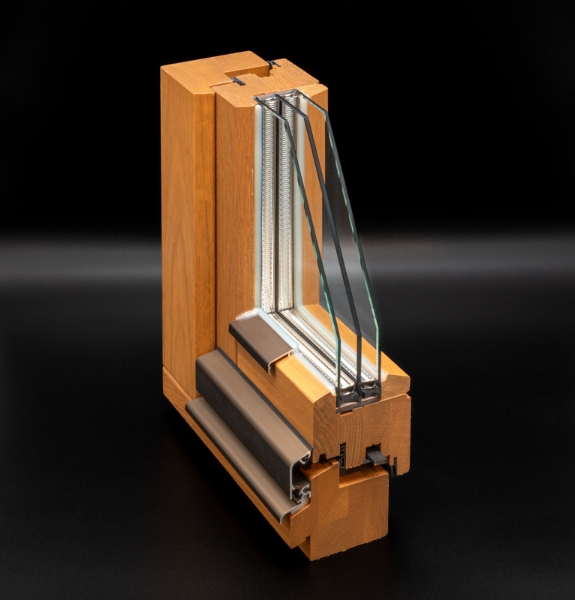

Kategorie:
Holz
Modell:
(Holzfenster)
 | Profilstärke | 78 mm |
 | Konstruktionsstärke | 95 mm |
 | Wärmeschutz | Uw 1,4 bis 0,75 W/m²K |
 | Schallschutz | Rwp = 32 bis 44 dB |
 | Windlast | bis C5 |
 | Schlagregendichtheit | bis 9A |
 | Luftdurchlässigkeit | bis 4 |
 | Einbruchschutz | bis RC3 |
Die angegebenen Werte beziehen sich nicht auf Sonderkonstruktionen und variieren je nach Profilsystem/Bauart/Glas/Holzart.
Berechnungsgrundlage erfolgt nach Normfenster DIN EN ISO10077-1; 1Flg. Breite x Höhe 1230 x 1480 mm in Holzart Fichte.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de

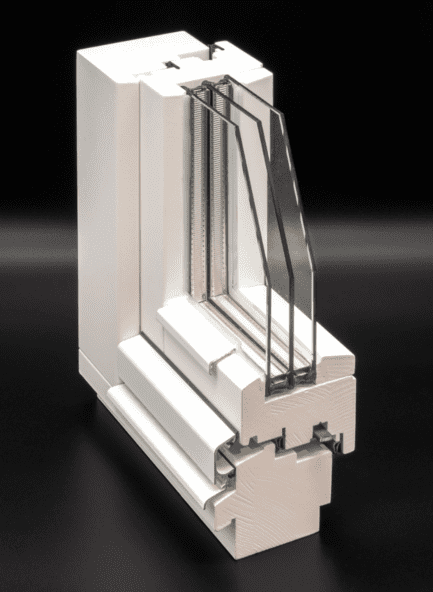

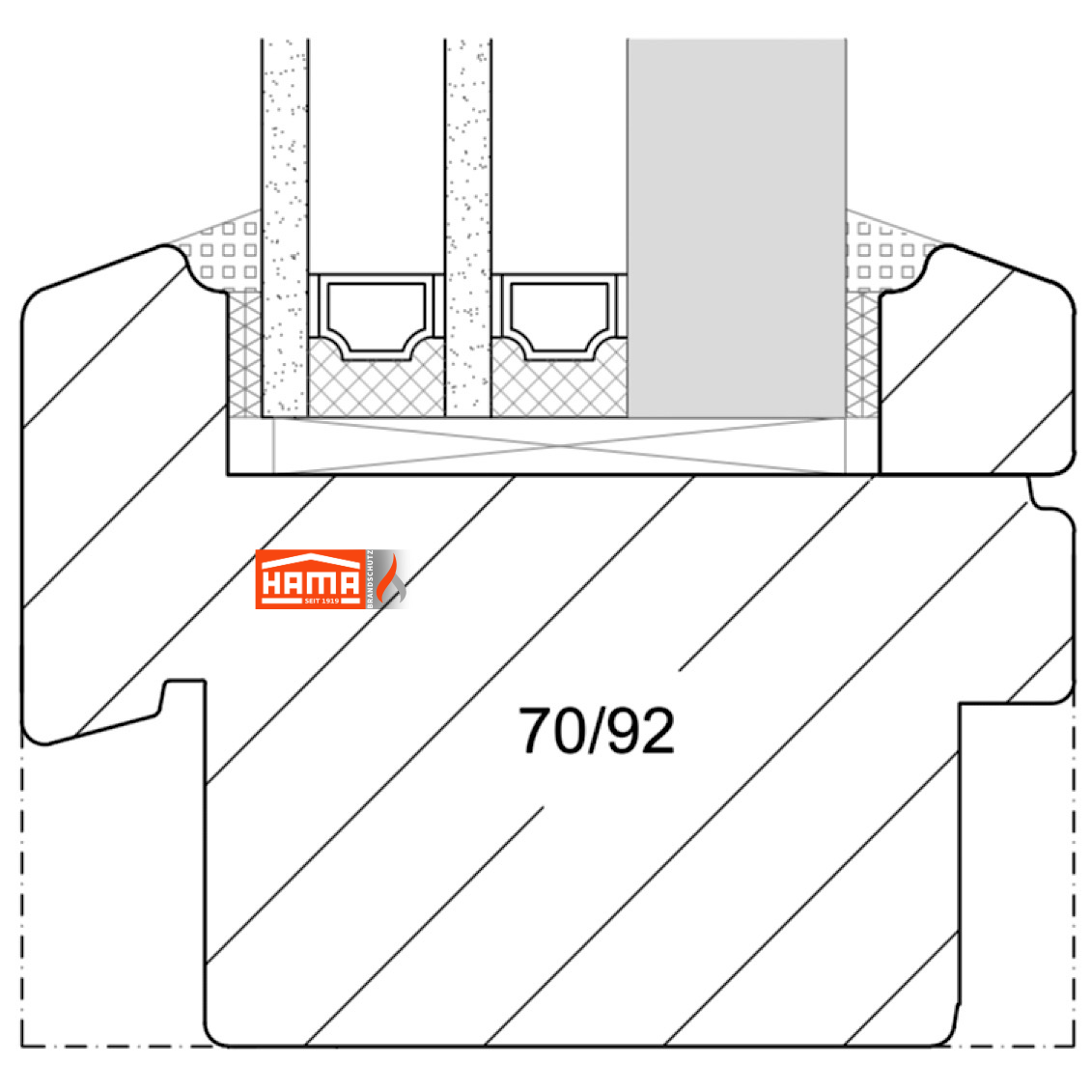

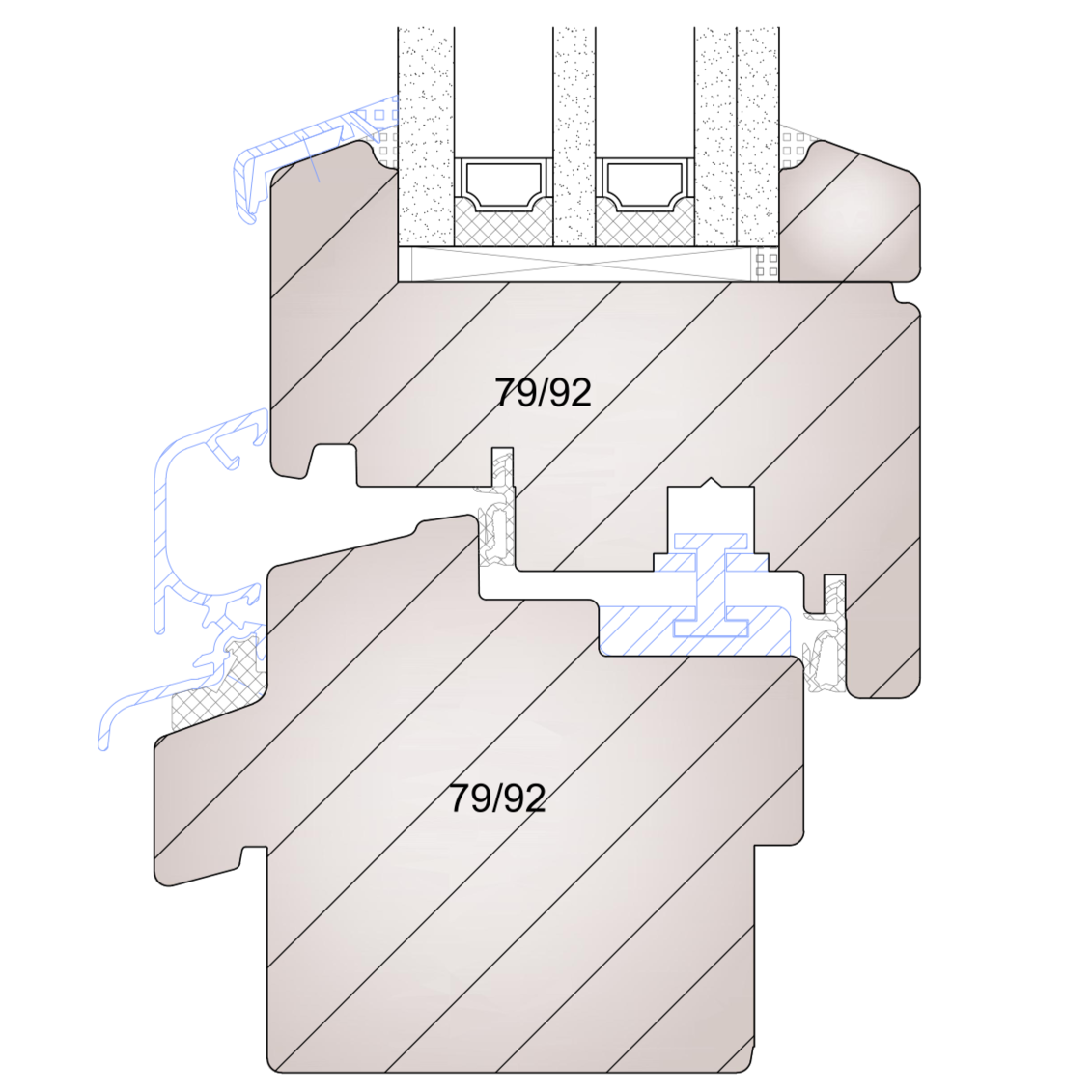

Kategorie:
Holz
Modell:
(Holzfenster)
| Profilstärke | 92 mm |
| Konstruktionsstärke | 109 mm |
| Wärmeschutz | Uw 1,4 bis 0,71 W/m²K |
| Schallschutz | Rwp = 32 bis 47 dB |
| Windlast | bis C5 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC3 |
Die angegebenen Werte beziehen sich nicht auf Sonderkonstruktionen und variieren je nach Profilsystem/Bauart/Glas/Holzart.
Berechnungsgrundlage erfolgt nach Normfenster DIN EN ISO10077-1; 1Flg. Breite x Höhe 1230 x 1480 mm in Holzart Fichte.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de

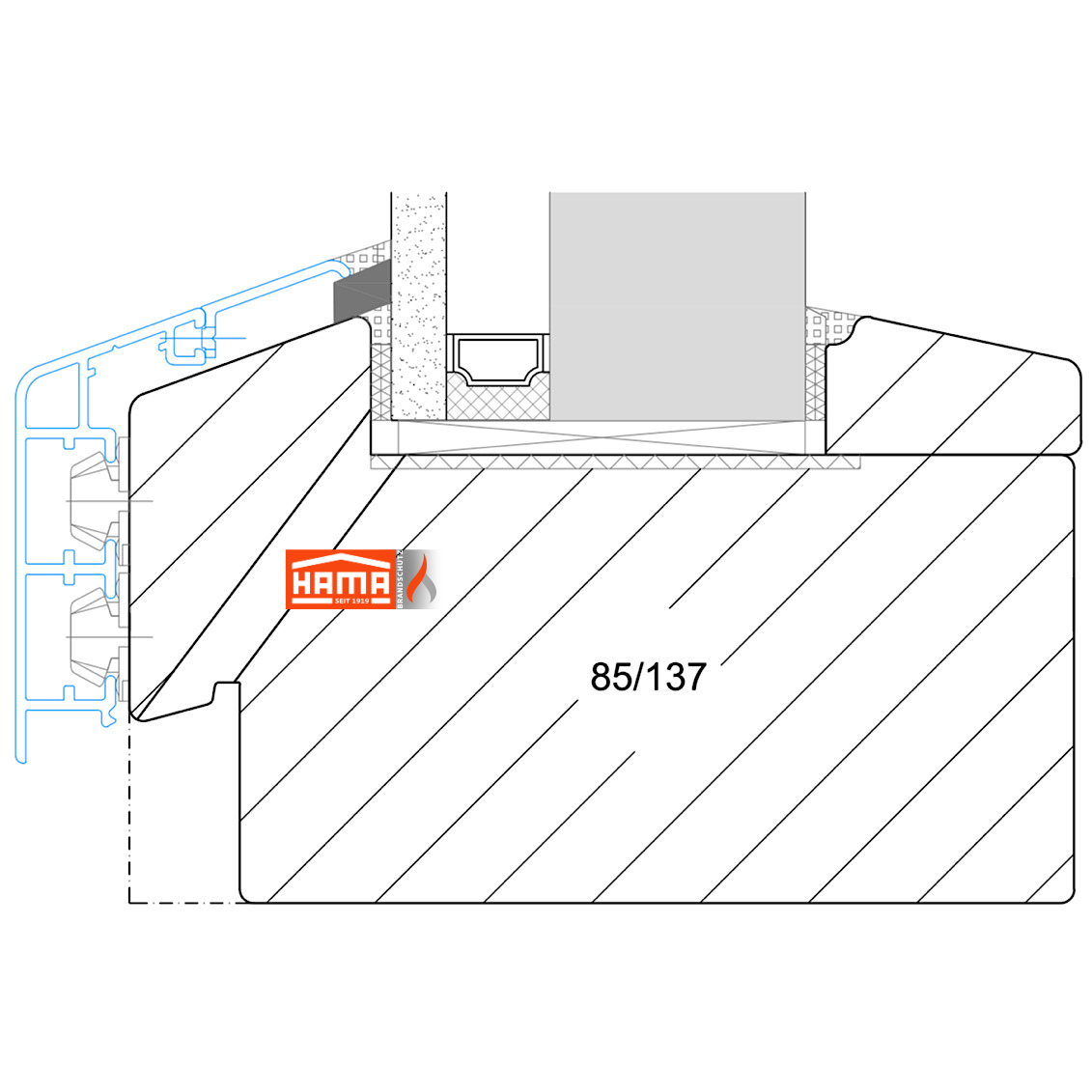

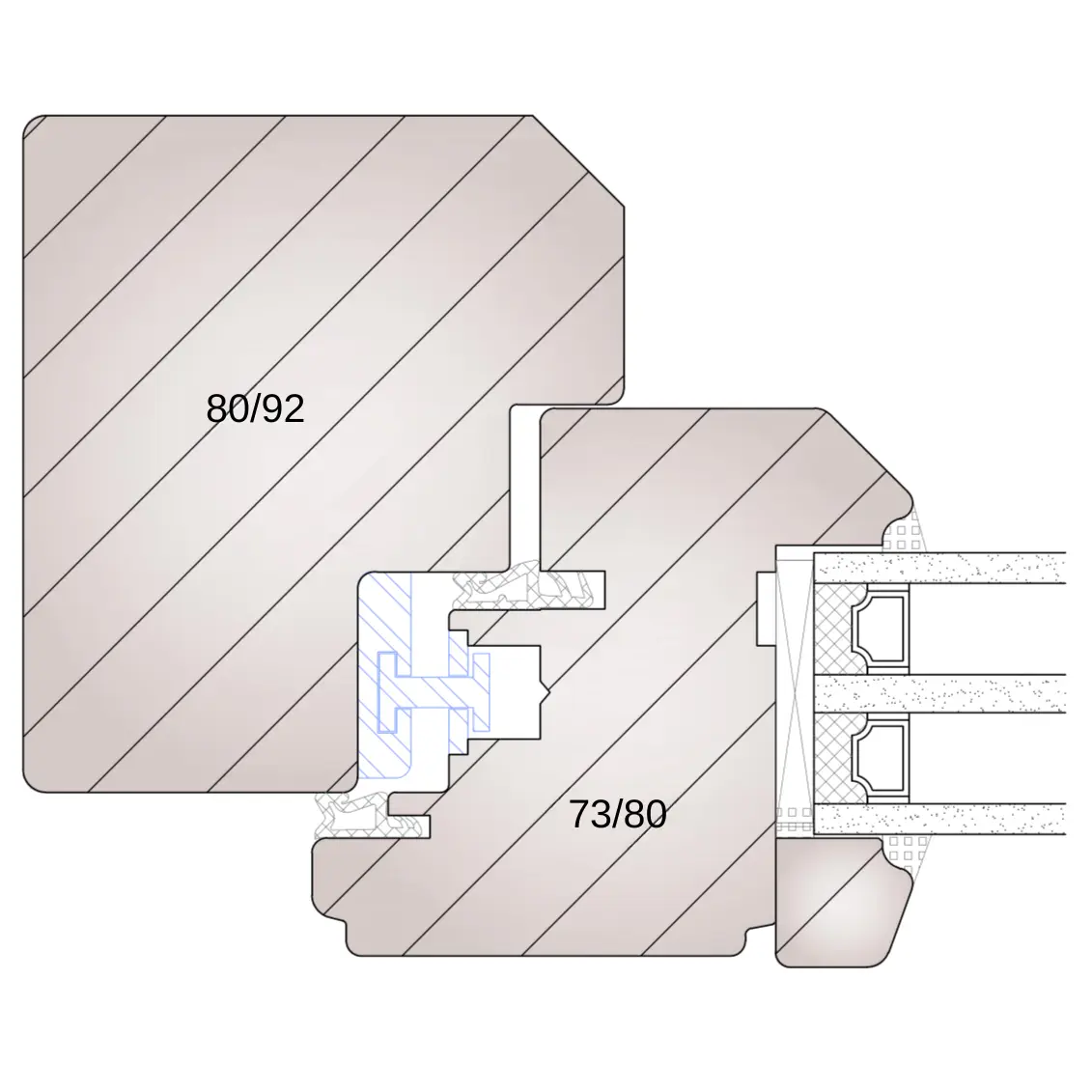

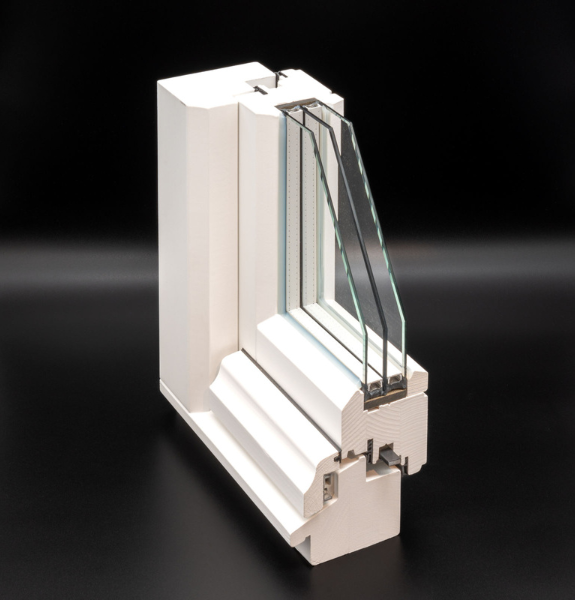

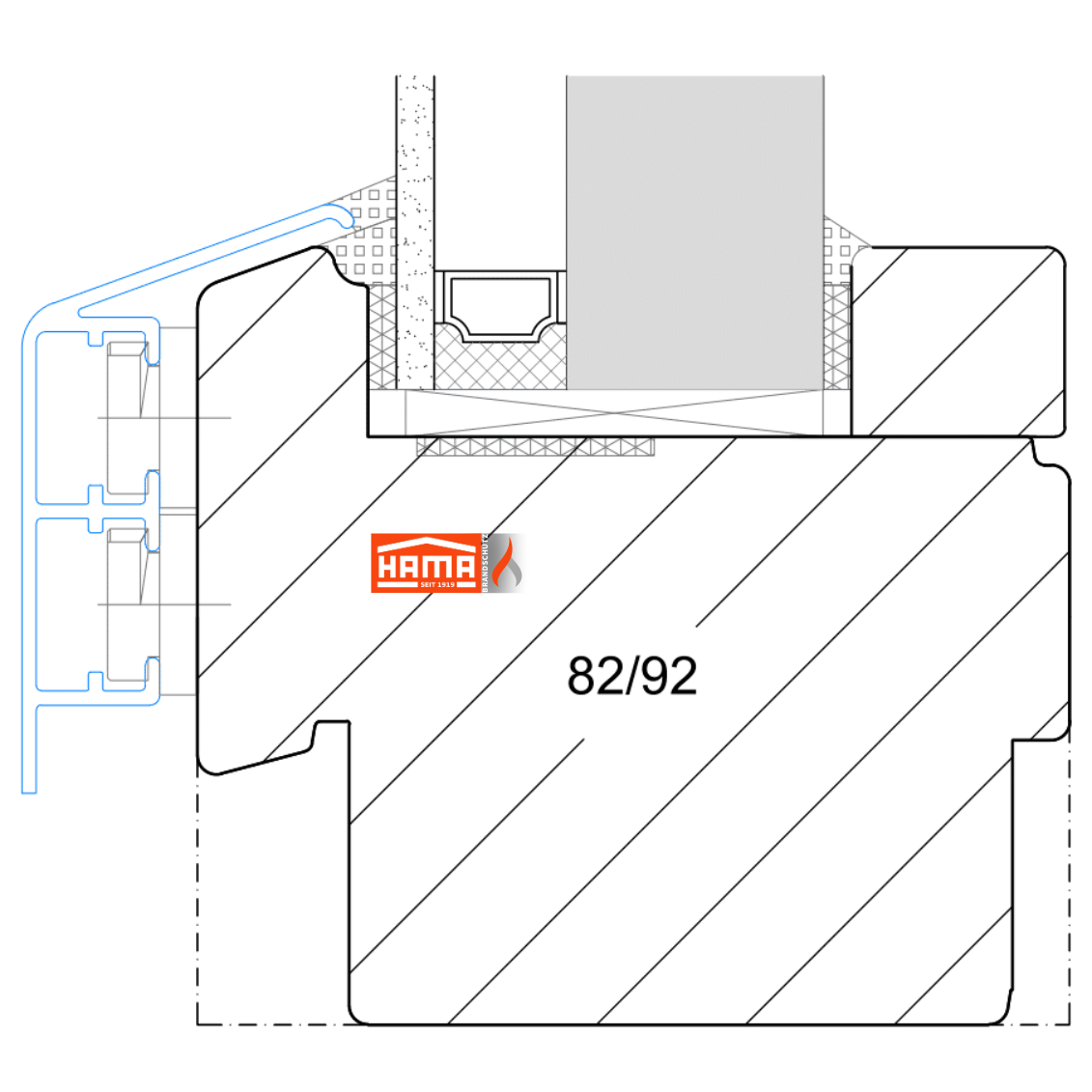

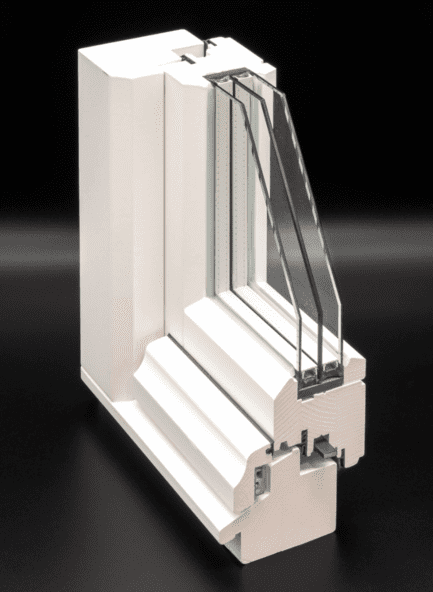

Kategorie:
Holz
Modell:
(Holzfenster-Sanierung-Denkmalschutz)
| Profilstärke | 89/72 mm |
| Konstruktionsstärke | 111 mm |
| Wärmeschutz | Uw 1,4 bis 1,0 W/m²K |
| Schallschutz | Rwp = 32 bis 44 dB |
| Windlast | bis C5 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
Die angegebenen Werte beziehen sich nicht auf Sonderkonstruktionen und variieren je nach Profilsystem/Bauart/Glas/Holzart.
Berechnungsgrundlage erfolgt nach Normfenster DIN EN ISO10077-1; 1Flg. Breite x Höhe 1230 x 1480 mm in Holzart Fichte.
Optional verschiedene Wetterschenkel Ausführungen möglich.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Holz
Modell:
(Holzfenster-Sanierung-Denkmalschutz)
| Profilstärke | 89/67 mm |
| Konstruktionsstärke | 105 mm |
| Wärmeschutz | Uw 1,4 bis 1,1 W/m²K |
| Schallschutz | Rwp = 32 bis 42 dB |
| Windlast | bis C5 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
Die angegebenen Werte beziehen sich nicht auf Sonderkonstruktionen und variieren je nach Profilsystem/Bauart/Glas/Holzart.
Berechnungsgrundlage erfolgt nach Normfenster DIN EN ISO10077-1; 1Flg. Breite x Höhe 1230 x 1480 mm in Holzart Fichte.
Optional verschiedene Wetterschenkel Ausführungen möglich.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de

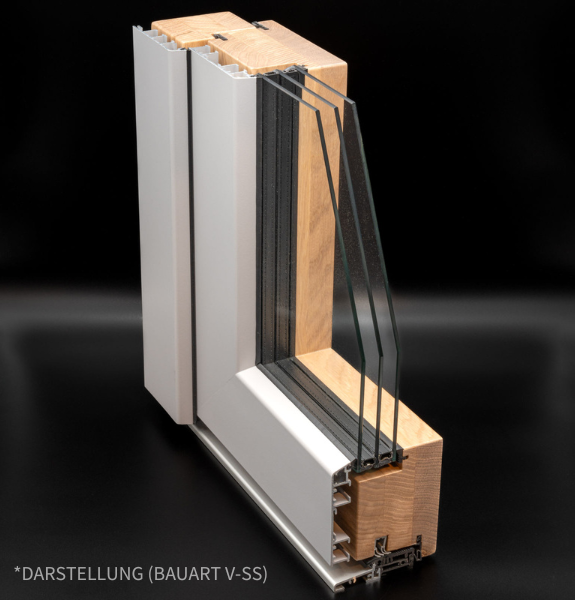

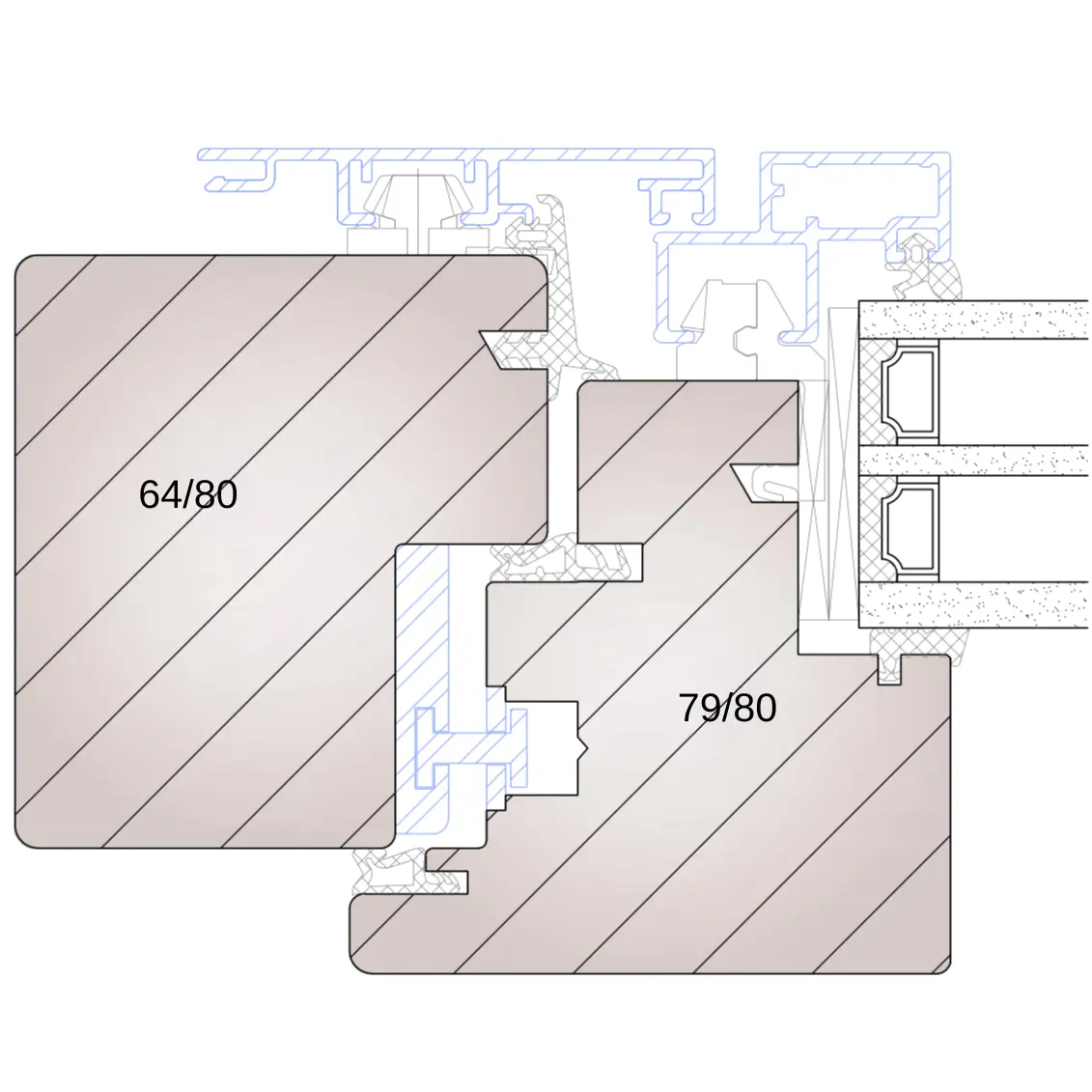

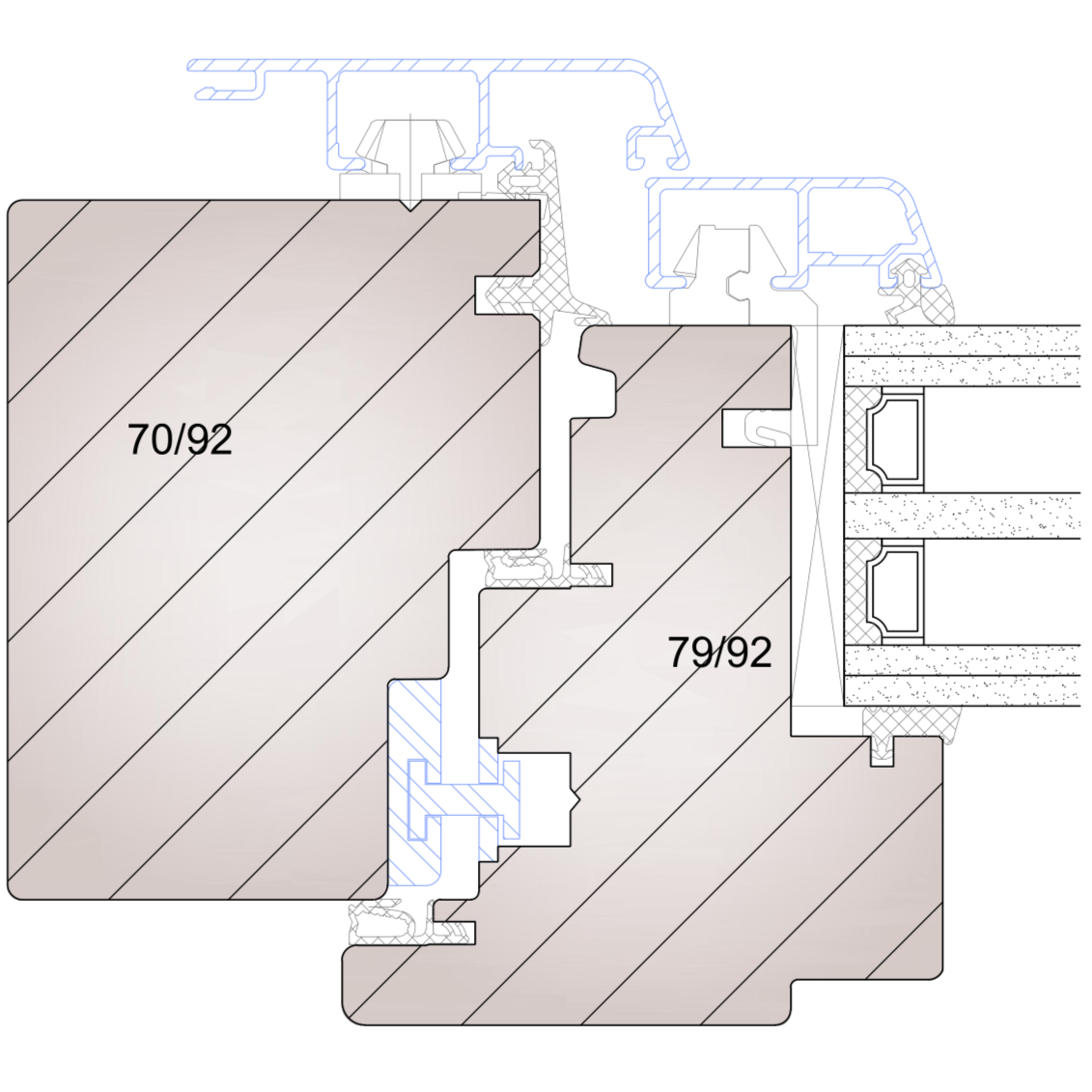

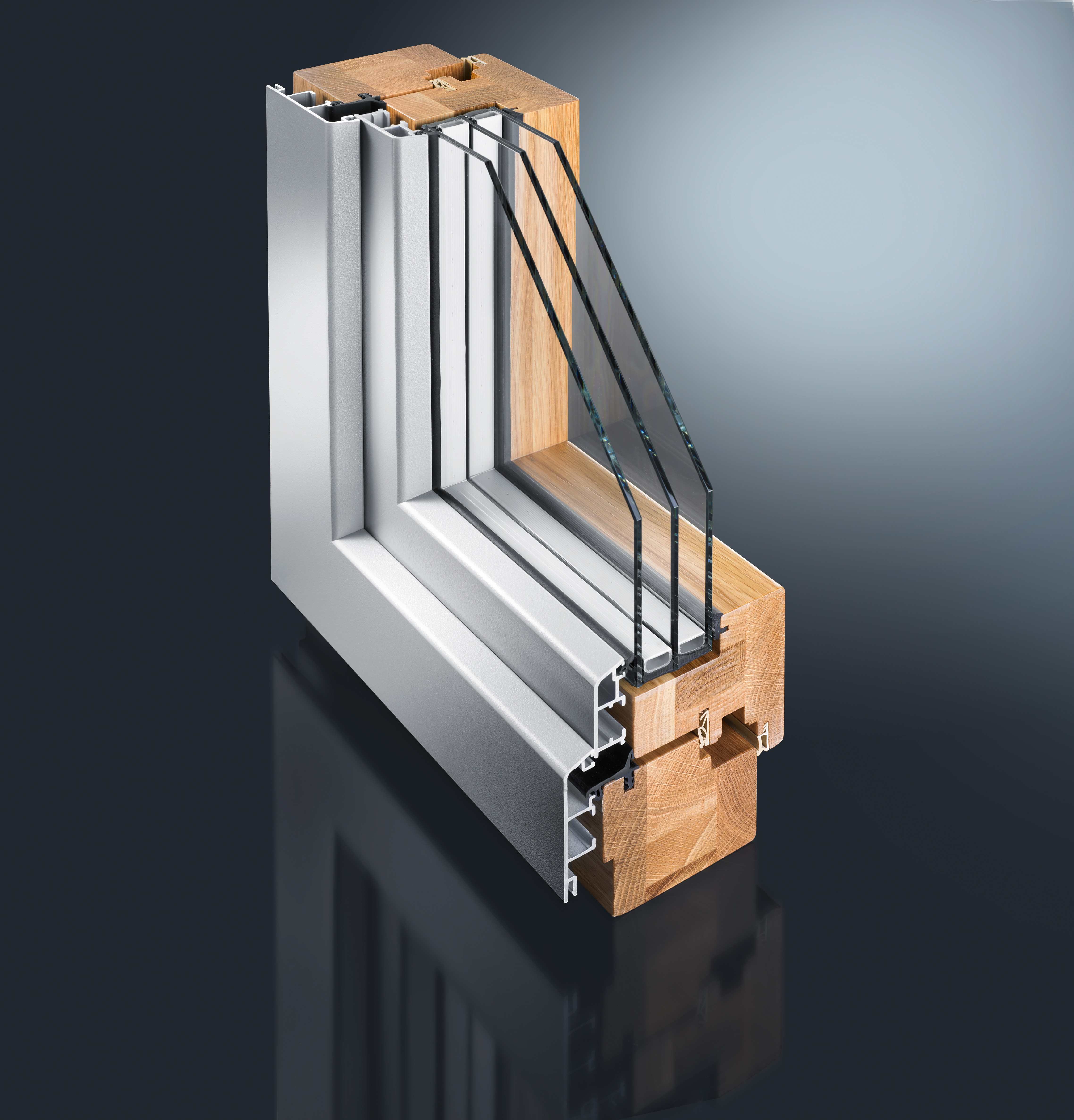

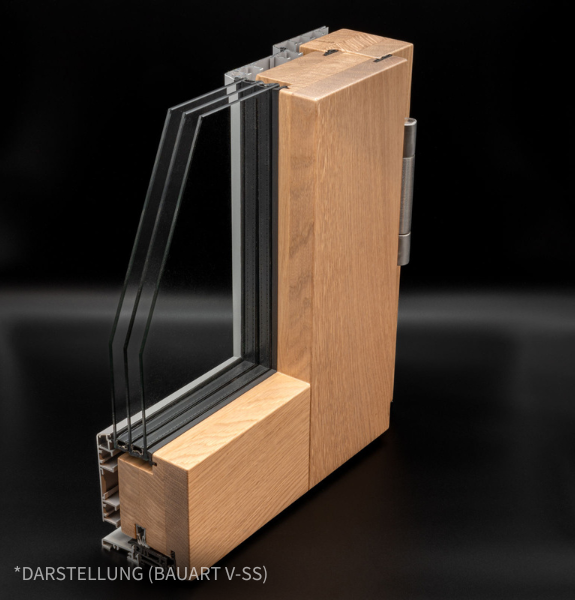

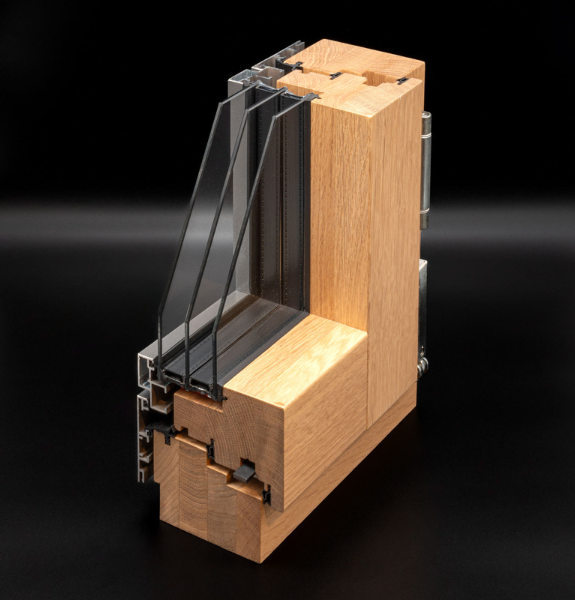

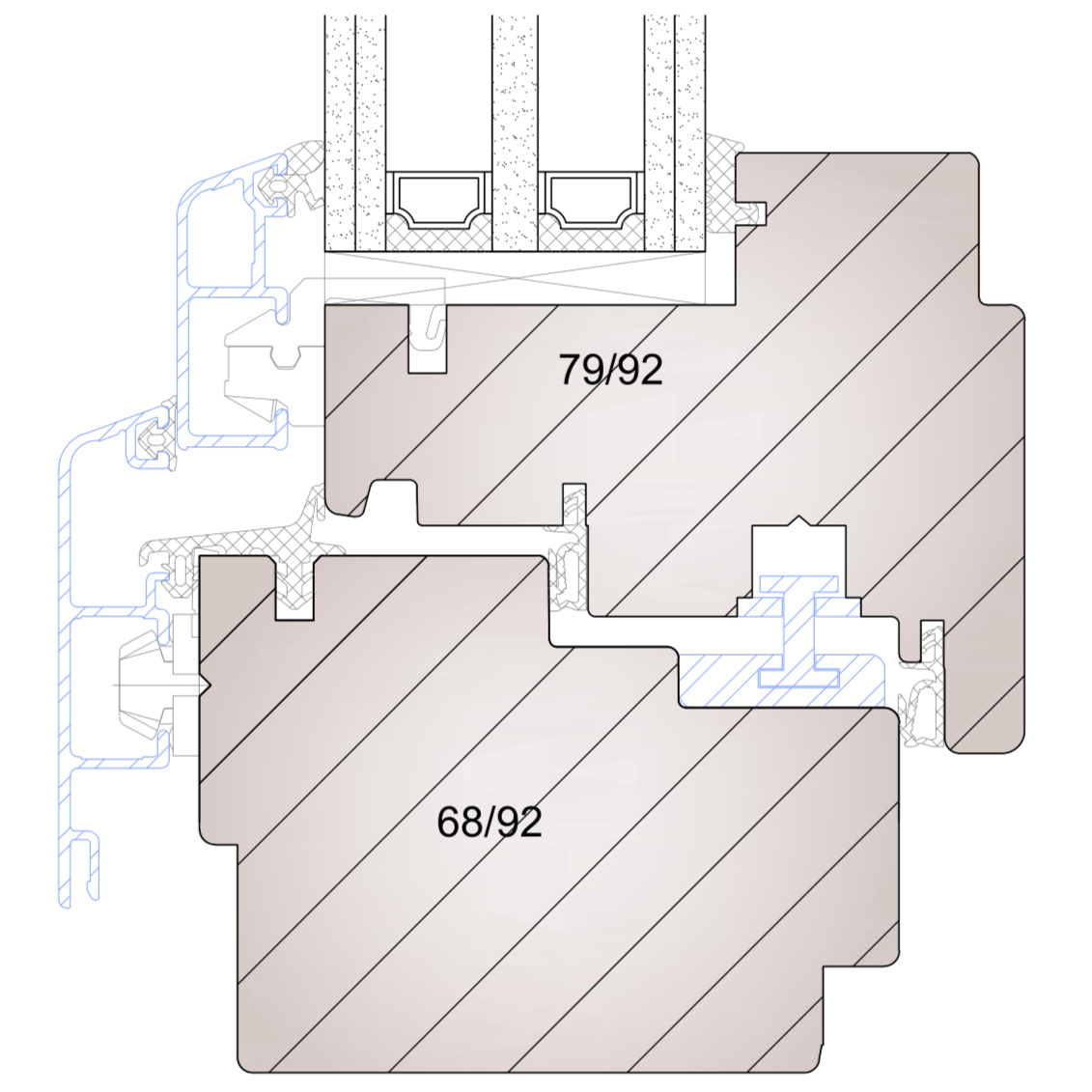

Kategorie:
Holz+
Modell:
(versetzt-schräg-schräg)
| Profilstärke | 78 mm |
| Konstruktionsstärke | 113 mm |
| Wärmeschutz | Uw 1,2 bis 0,73 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 als Sonderkonstruktion bis RC3 möglich |
| Profilstärke | 92 mm |
| Konstruktionsstärke | 127 mm |
| Wärmeschutz | Uw 0,92 bis 0,71 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 als Sonderkonstruktion bis RC3 möglich |
Die angegebenen Werte beziehen sich nicht auf Sonderkonstruktionen und variieren je nach Profilsystem/Bauart/Glas/Holzart.
Berechnungsgrundlage erfolgt nach Normfenster DIN EN ISO10077-1; 1Flg. Breite x Höhe 1230 x 1480 mm in Holzart Fichte.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de

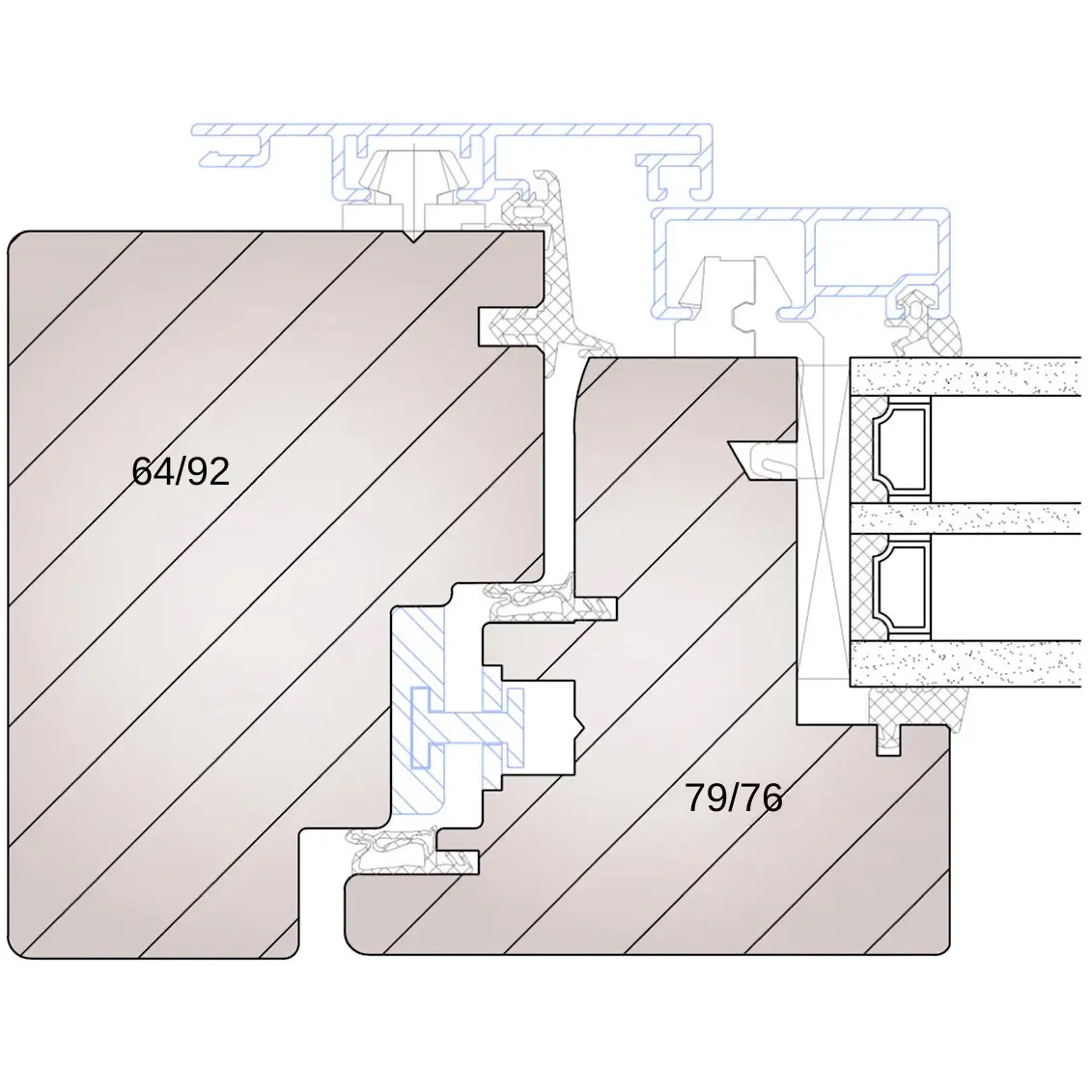

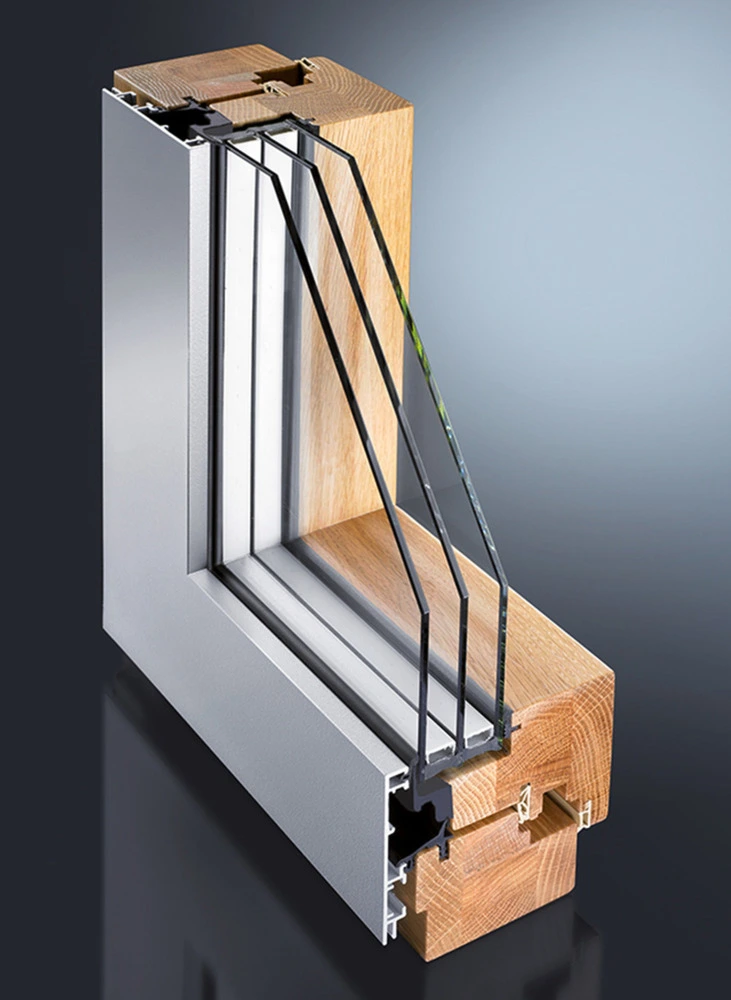

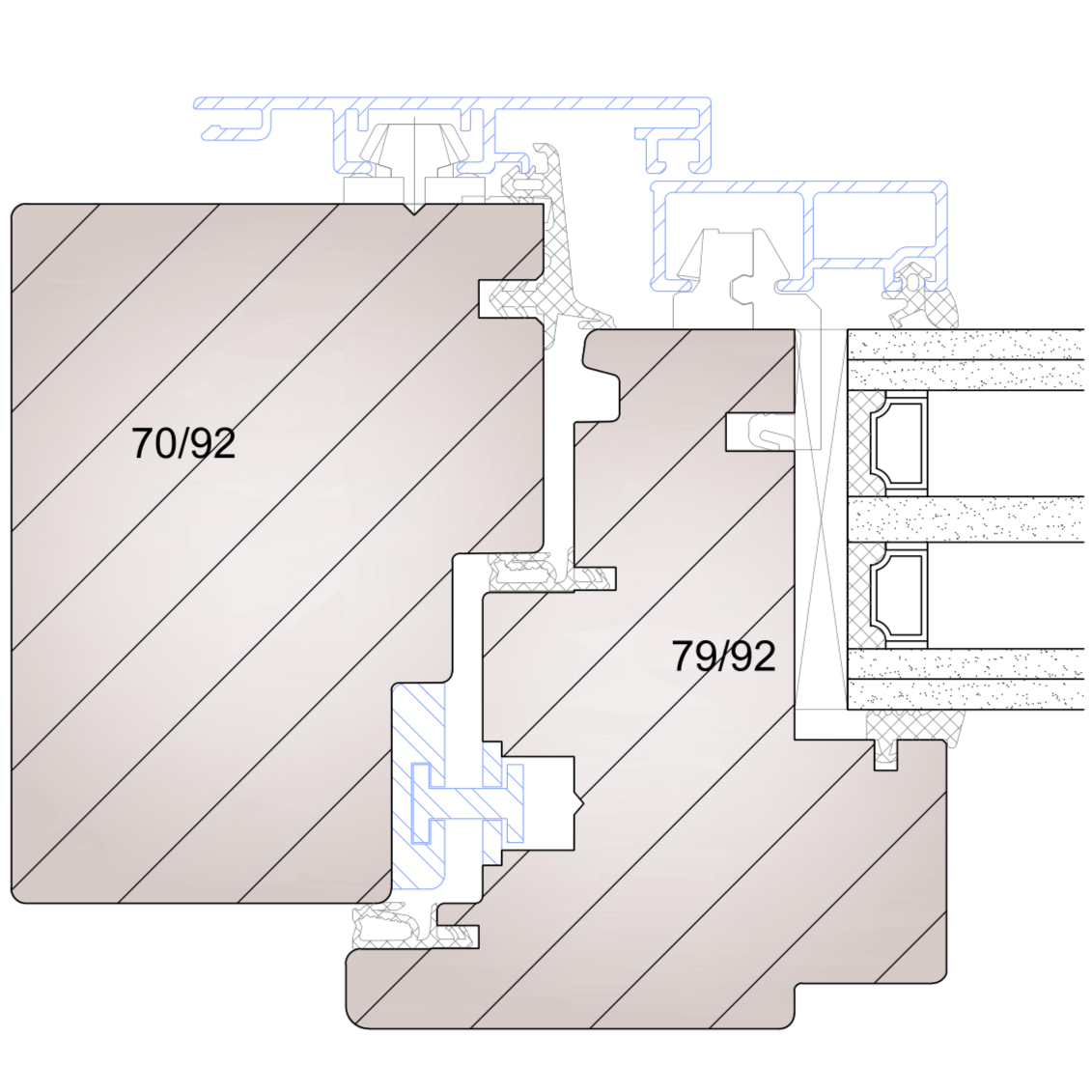

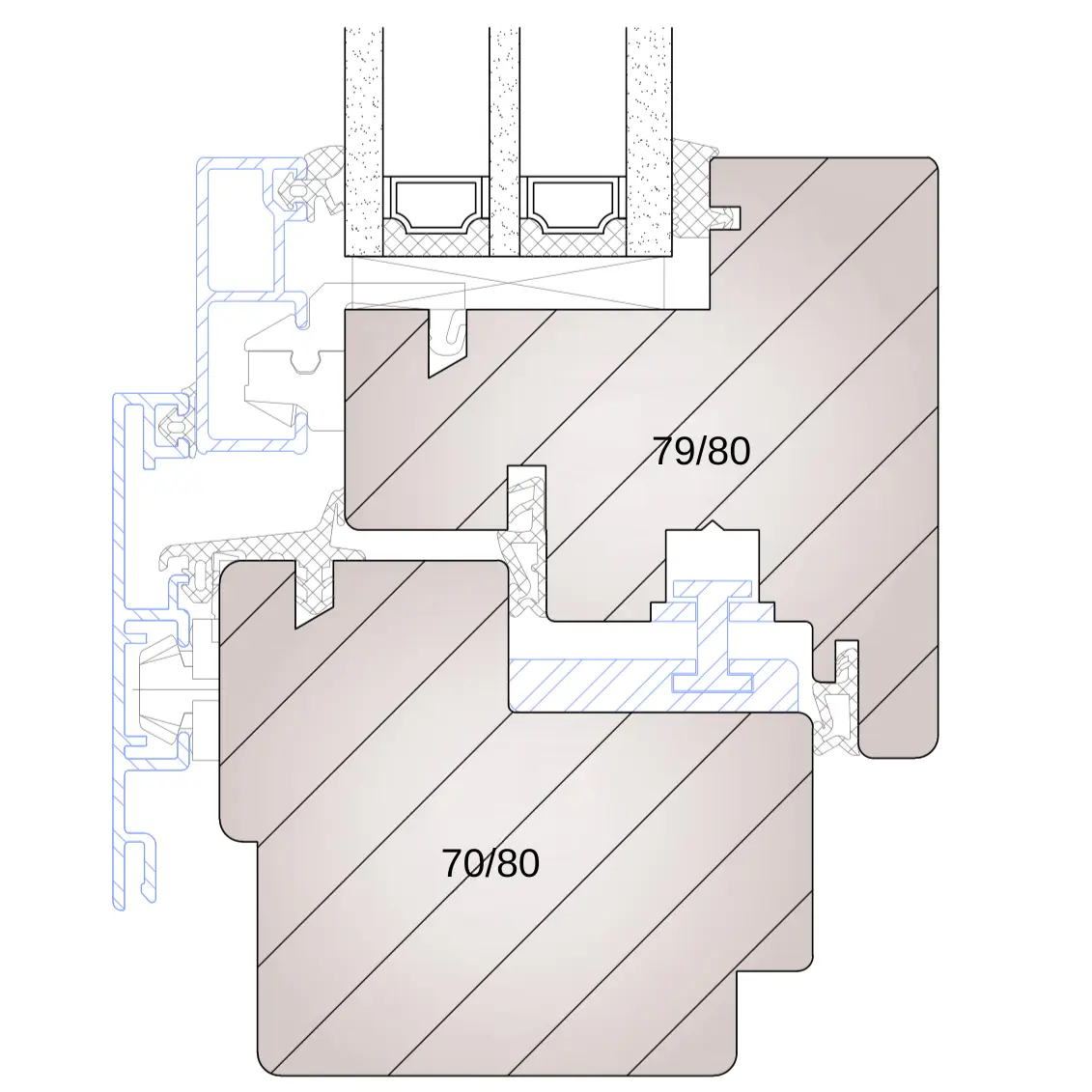

Kategorie:
Holz+
Modell:

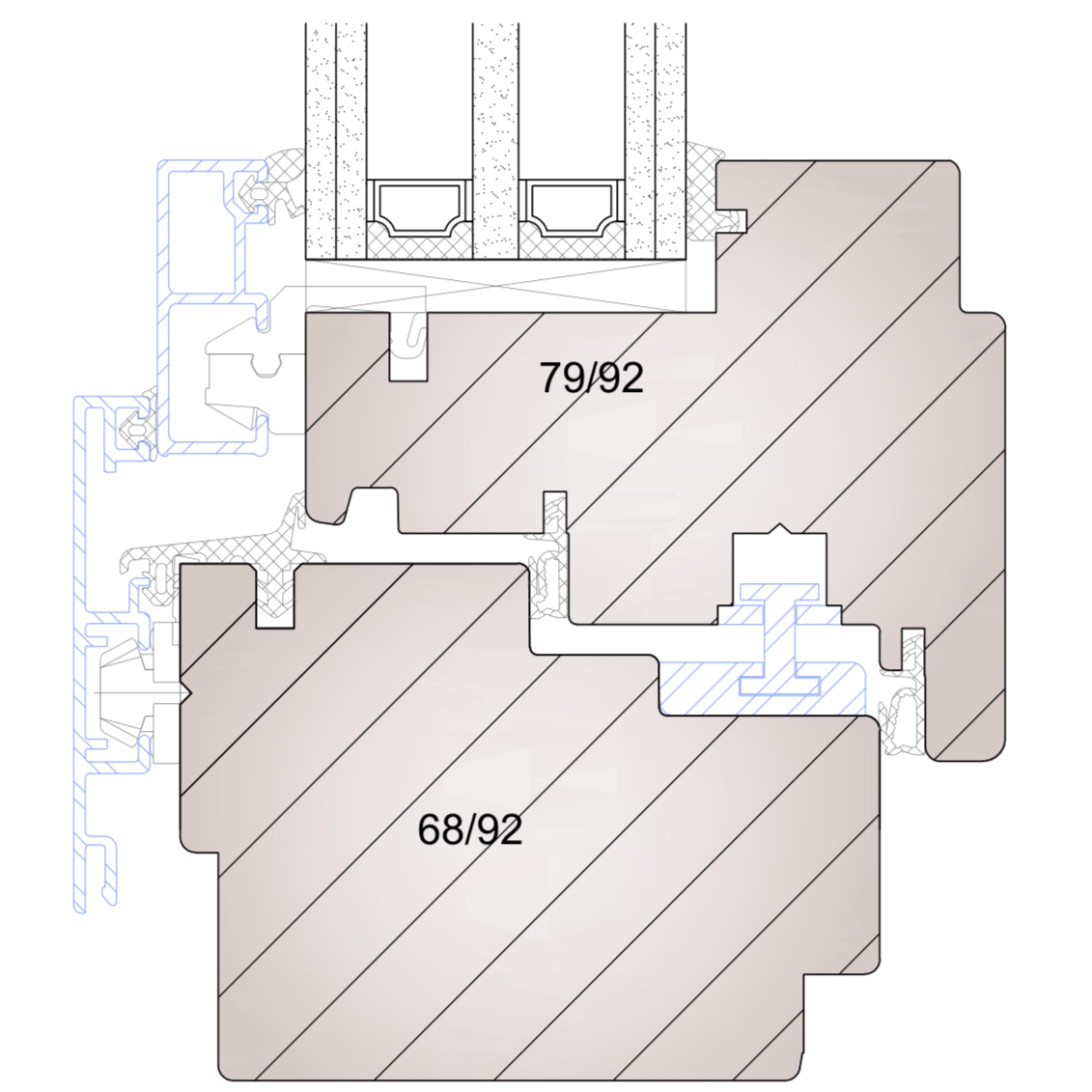

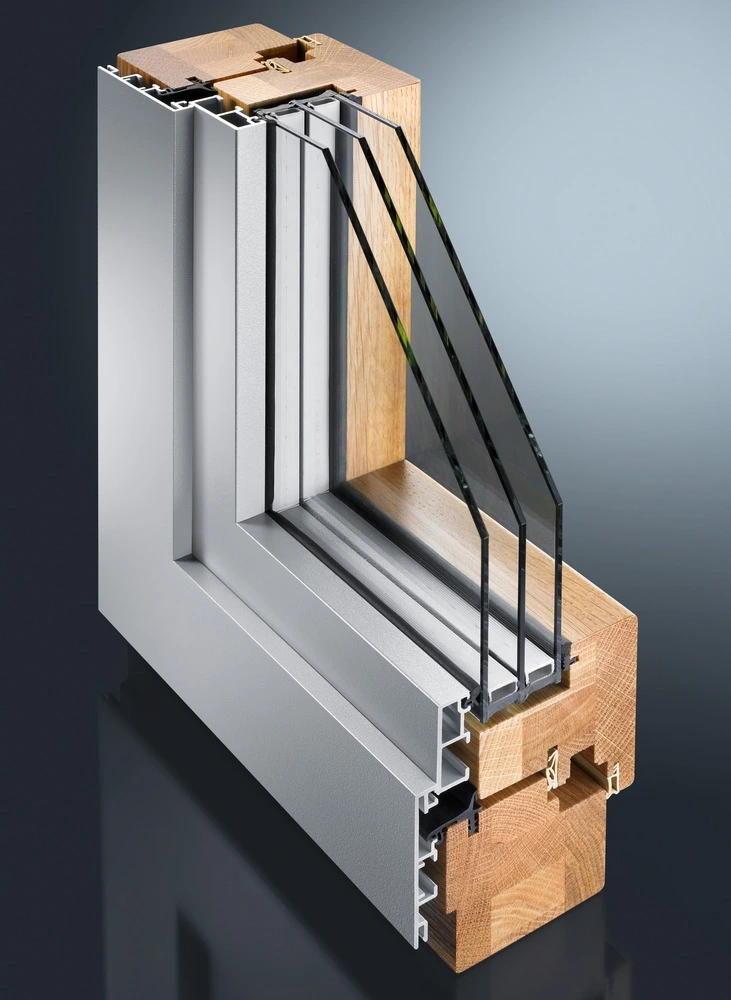

(versetzt-kantig-kantig)
| Profilstärke | 78 mm |
| Konstruktionsstärke | 108 mm |
| Wärmeschutz | Uw 1,2 bis 0,73 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
| Profilstärke | 92 mm |
| Konstruktionsstärke | 122 mm |
| Wärmeschutz | Uw 0,92 bis 0,71 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
Die angegebenen Werte beziehen sich nicht auf Sonderkonstruktionen und variieren je nach Profilsystem/Bauart/Glas/Holzart.
Berechnungsgrundlage erfolgt nach Normfenster DIN EN ISO10077-1; 1Flg. Breite x Höhe 1230 x 1480 mm in Holzart Fichte.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de

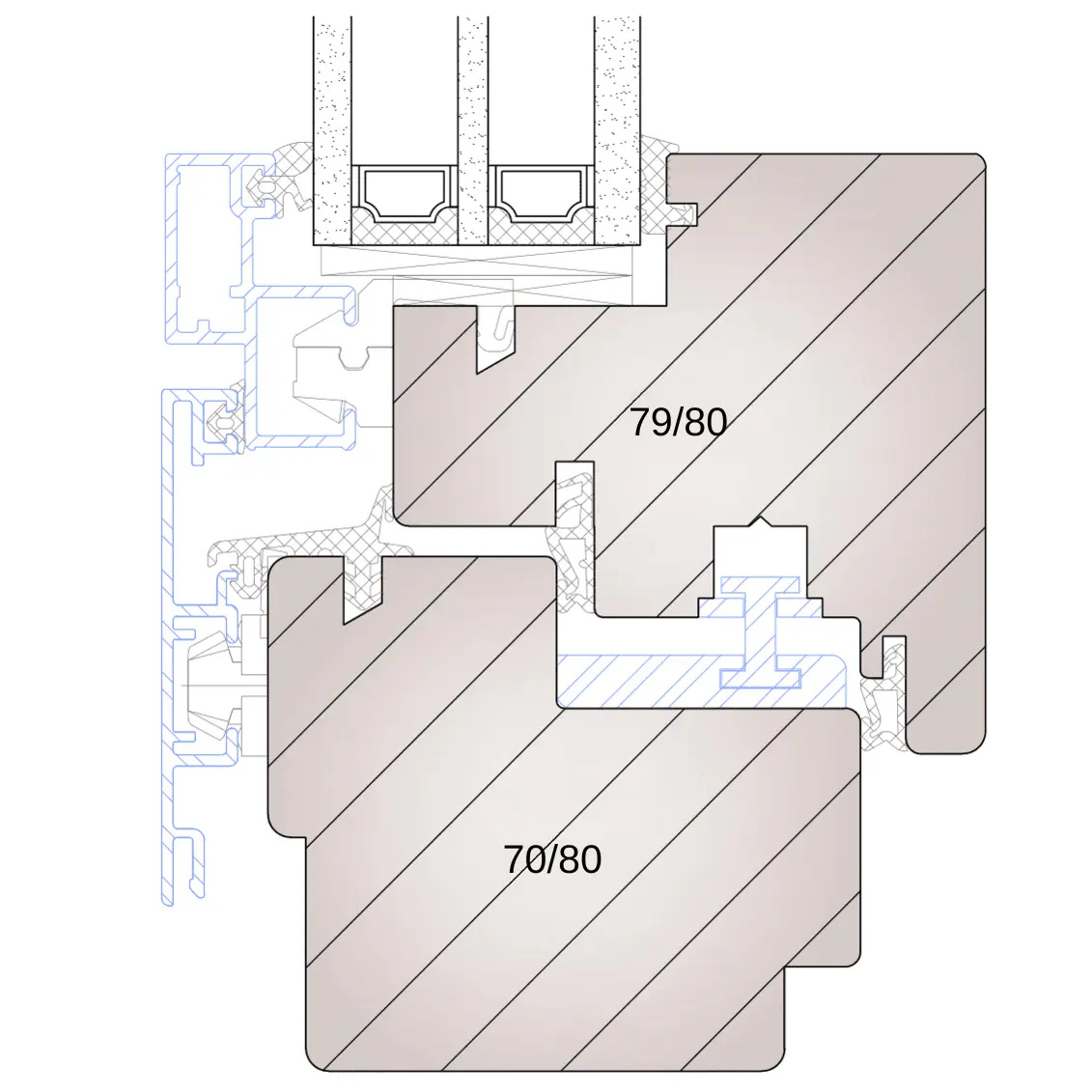

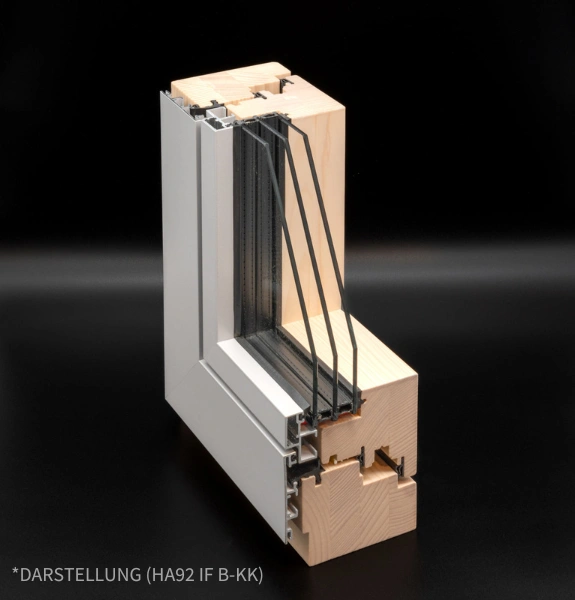

Kategorie:
Holz+
Modell:

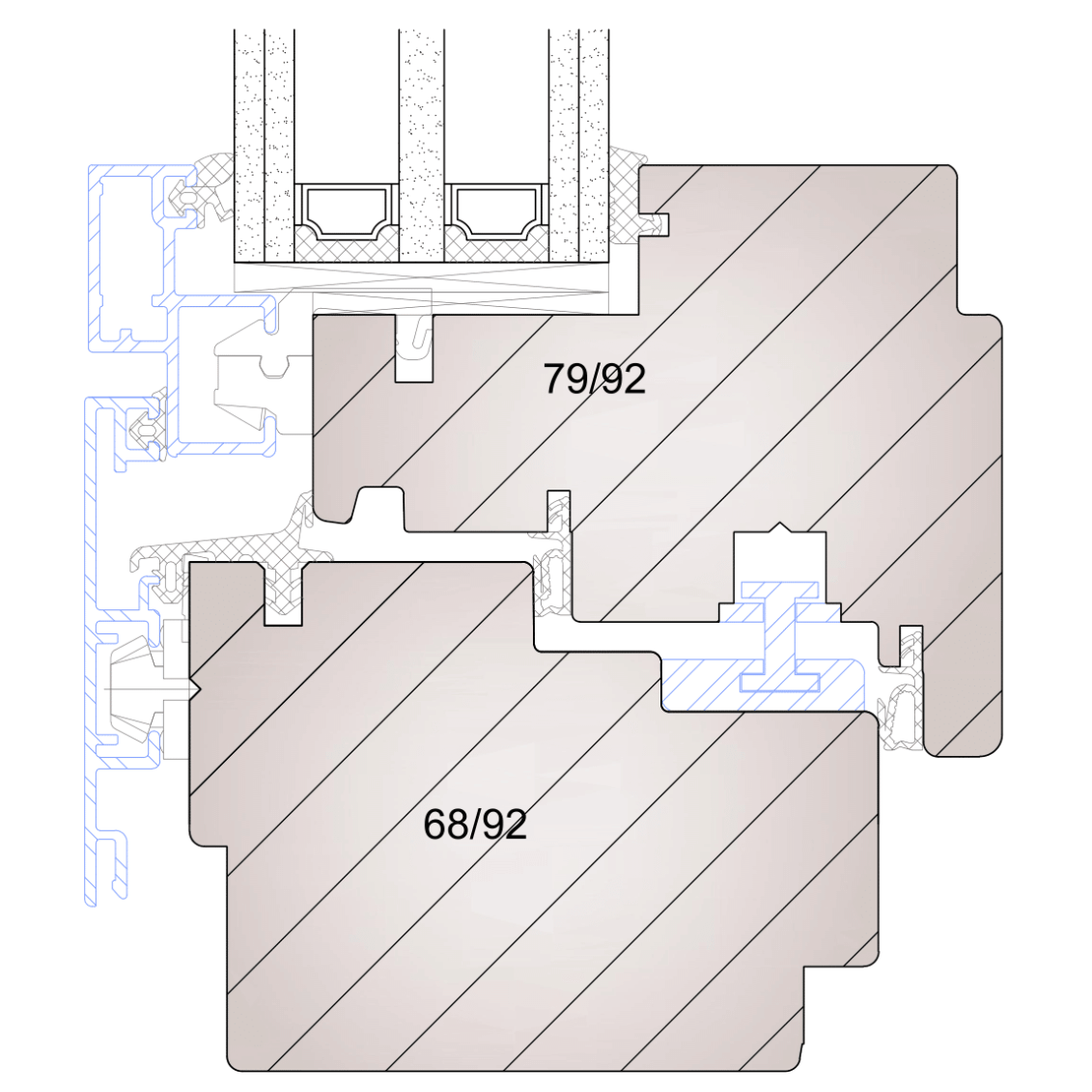

(bündig-kantig-kantig)
| Profilstärke | 78 mm |
| Konstruktionsstärke | 108 mm |
| Wärmeschutz | Uw 1,3 bis 0,86 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
| Profilstärke | 92 mm |
| Konstruktionsstärke | 122 mm |
| Wärmeschutz | Uw 1,0 bis 0,83 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
Die angegebenen Werte beziehen sich nicht auf Sonderkonstruktionen und variieren je nach Profilsystem/Bauart/Glas/Holzart.
Berechnungsgrundlage erfolgt nach Normfenster DIN EN ISO10077-1; 1Flg. Breite x Höhe 1230 x 1480 mm in Holzart Fichte.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de

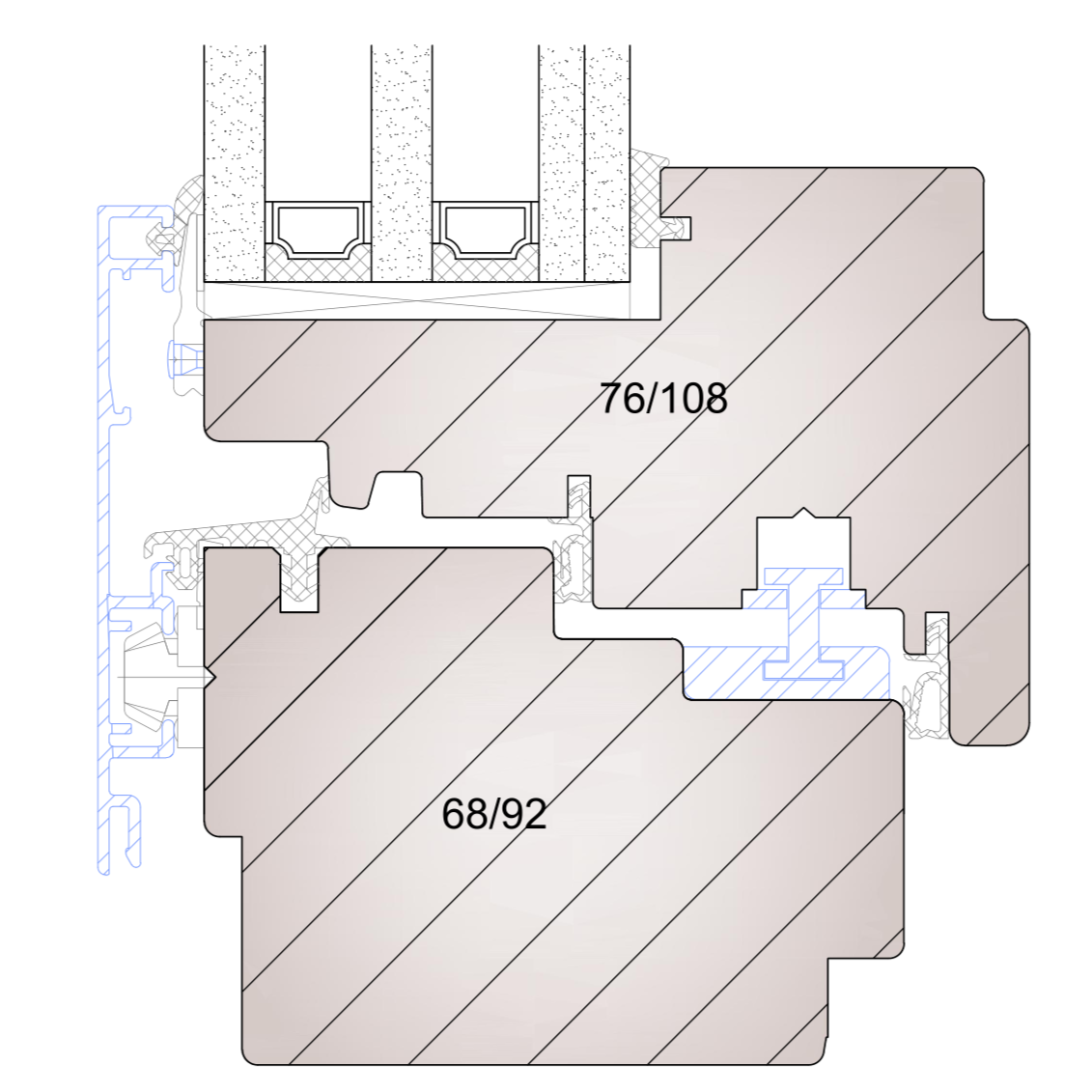

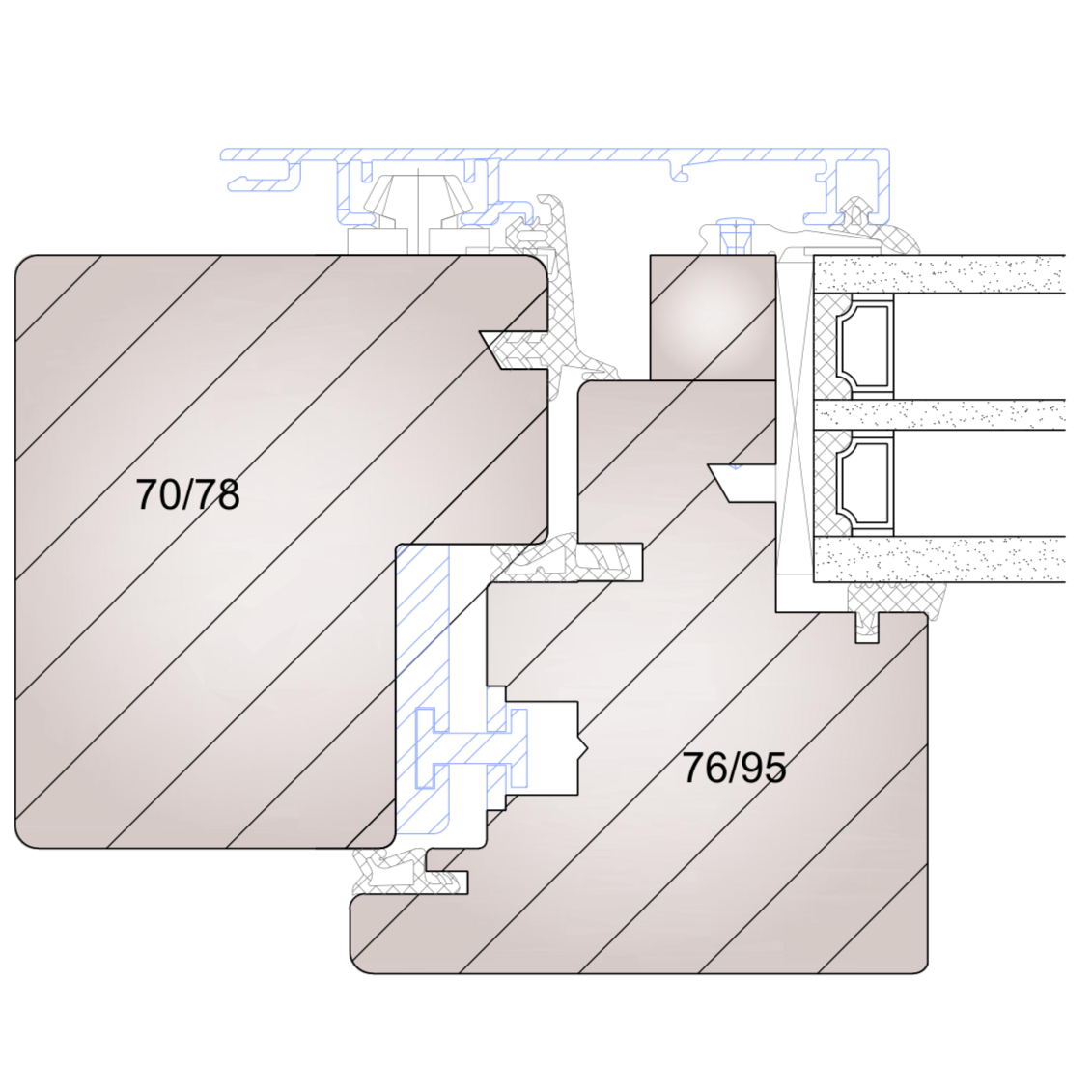

Kategorie:
Holz+
Modell:
(versetzt-kantig)
| Profilstärke | 78 mm Blendrahmen 78 mm; Flügel 95 mm |
| Konstruktionsstärke | 108 mm |
| Wärmeschutz | Uw 1,2 bis 0,71 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
| Profilstärke | 92 mm Blendrahmen 92 mm; Flügel 108 mm |
| Konstruktionsstärke | 122 mm |
| Wärmeschutz | Uw 0,91 bis 0,70 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
Die angegebenen Werte beziehen sich nicht auf Sonderkonstruktionen und variieren je nach Profilsystem/Bauart/Glas/Holzart.
Berechnungsgrundlage erfolgt nach Normfenster DIN EN ISO10077-1; 1Flg. Breite x Höhe 1230 x 1480 mm in Holzart Fichte.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de

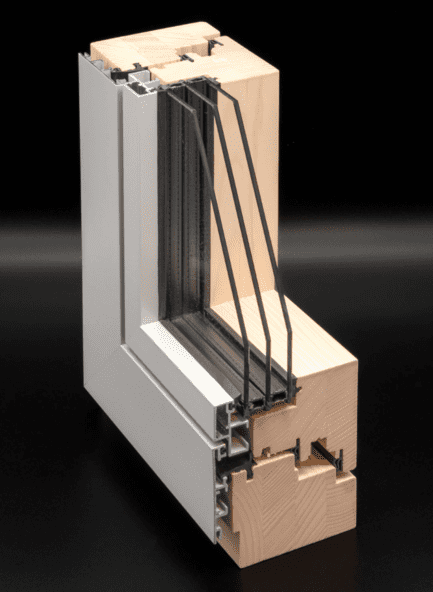

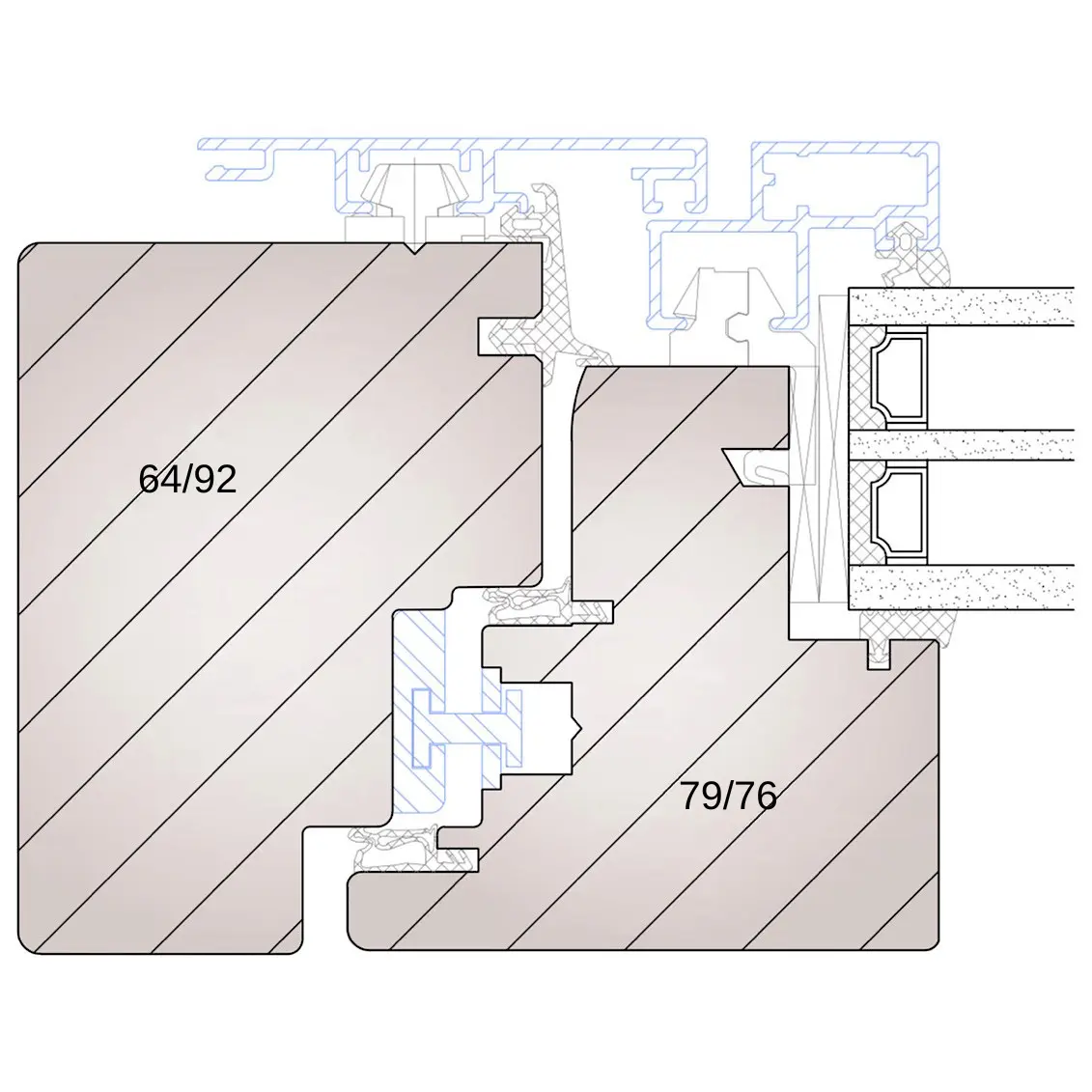

Kategorie:
Holz+
Modell:
(INNEN - flächenbündig - Schattenfuge)
| Profilstärke | 95 mm Blendrahmen 95 mm; Flügel 78 mm |
| Konstruktionsstärke | 109 mm |
| Wärmeschutz | Uw 1,2 bis 0,73 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
| Profilstärke | 95 mm Blendrahmen 95 mm; Flügel 78 mm |
| Konstruktionsstärke | 109 mm |
| Wärmeschutz | Uw 1,3 bis 0,86 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
| Profilstärke | 95 mm Blendrahmen 95 mm; Flügel 78 mm |
| Konstruktionsstärke | 109 mm |
| Wärmeschutz | Uw 1,2 bis 0,73 W/m²K |
| Schallschutz | Rwp = 32 bis 45 dB |
| Windlast | bis C3/B3 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | bis RC2 |
Die angegebenen Werte beziehen sich nicht auf Sonderkonstruktionen und variieren je nach Profilsystem/Bauart/Glas/Holzart.
Berechnungsgrundlage erfolgt nach Normfenster DIN EN ISO10077-1; 1Flg. Breite x Höhe 1230 x 1480 mm in Holzart Fichte.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de

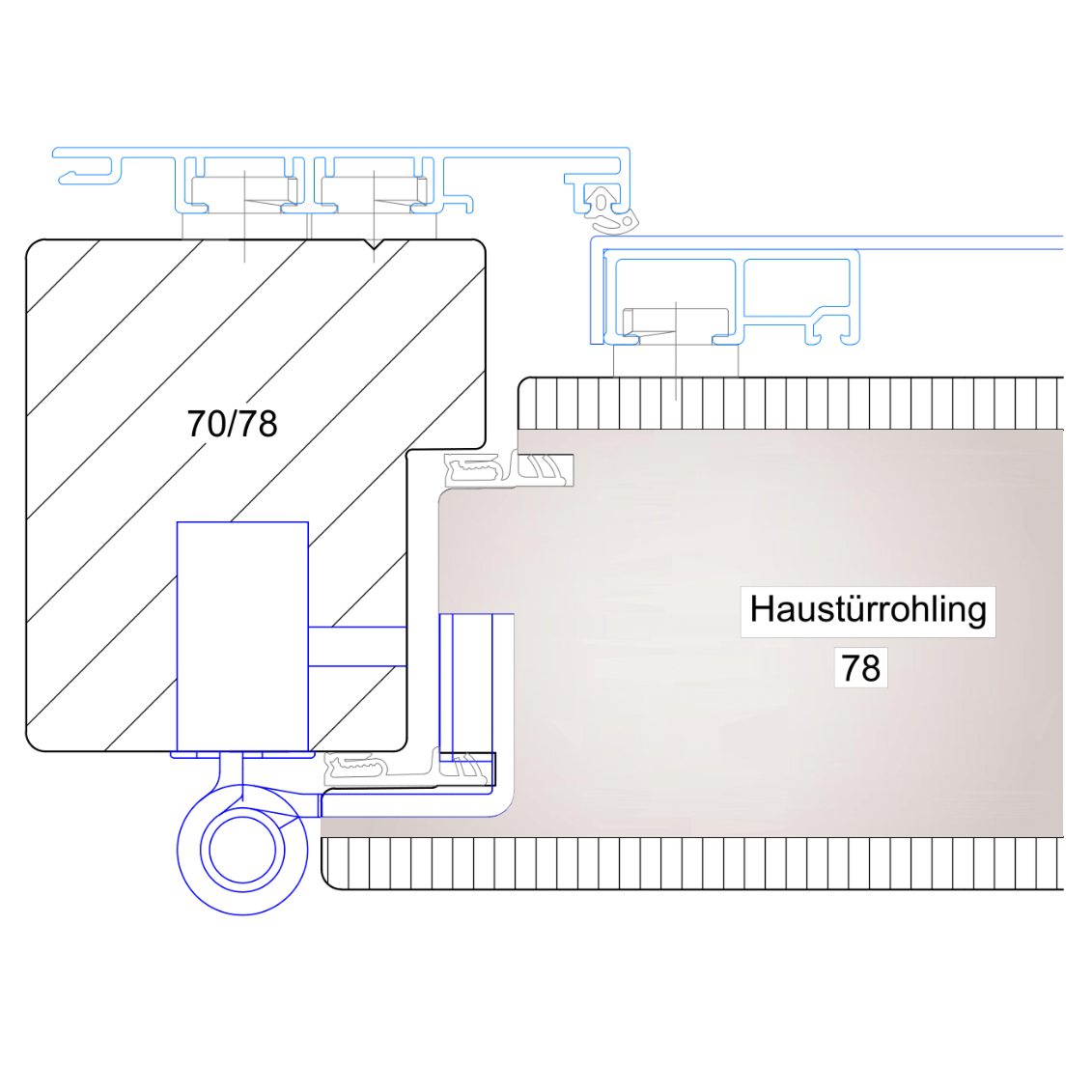

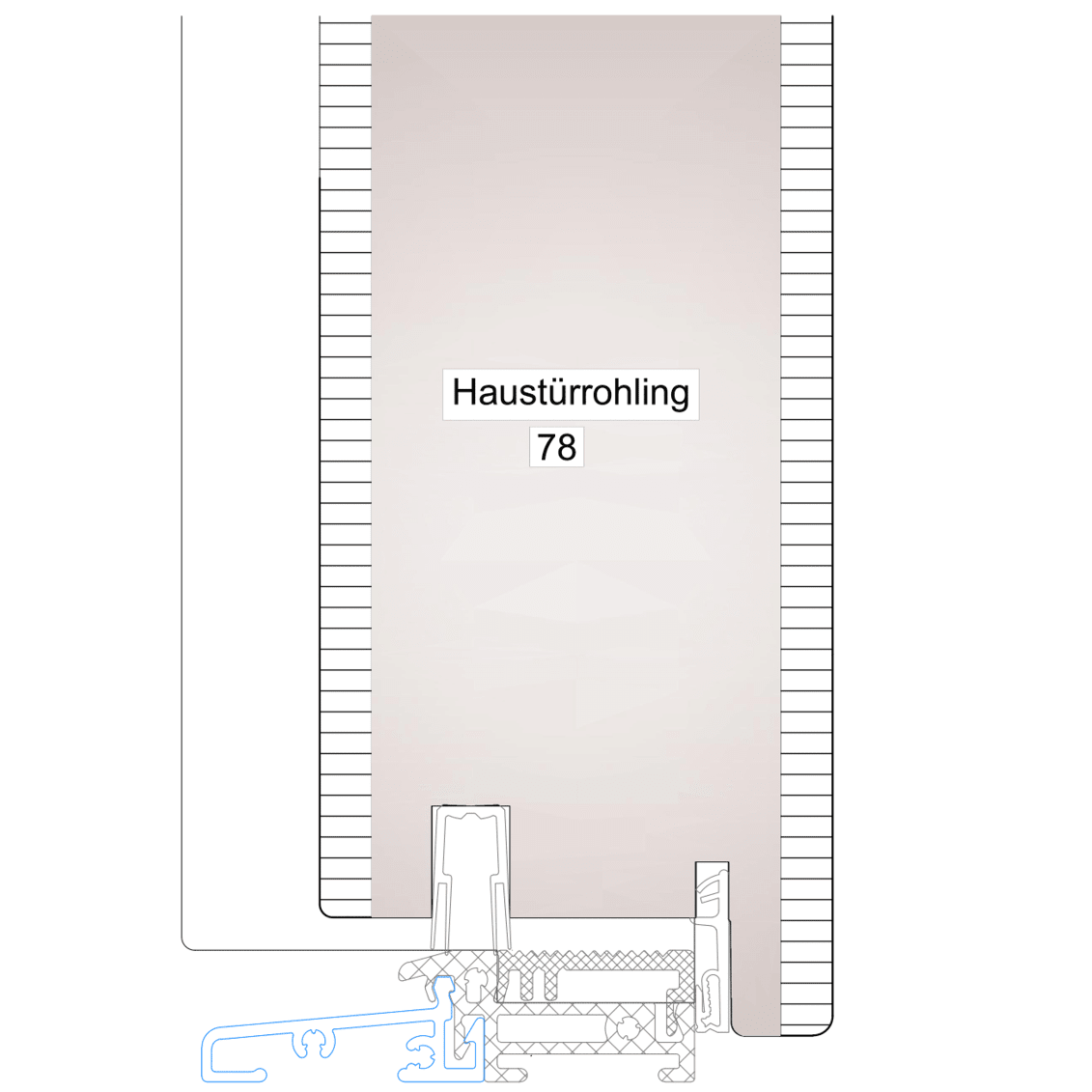

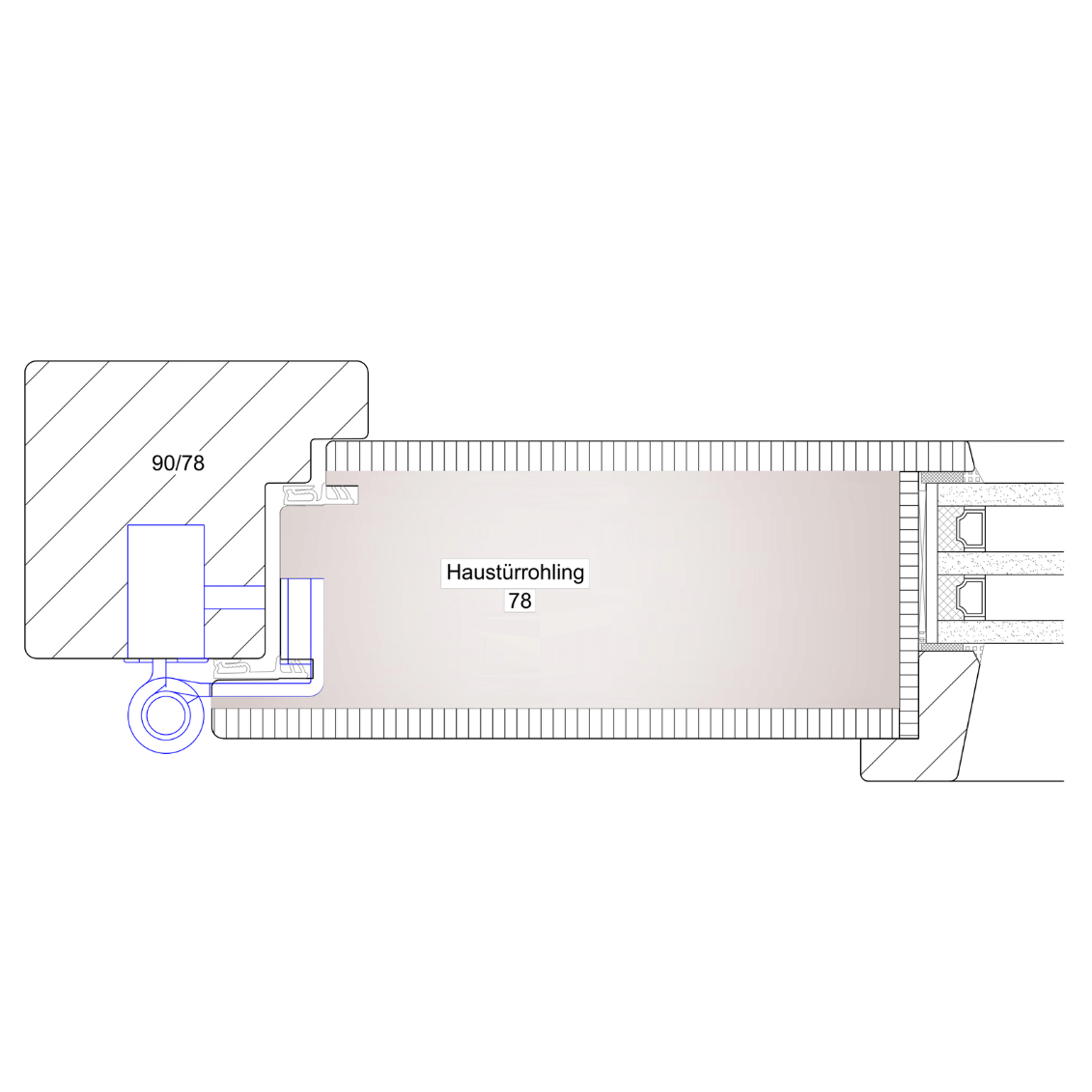

Kategorie:
Holz
Modell:
 | Profilstärke - Stock | 78 mm |
 | Profilstärke - Türblatt | 78 mm |
| Konstruktionsstärke | 99 mm |
 | Türblatt-Konstruktion | Öko-Passiv |
 | Bodeschwelle | (thermisch getrennt) Weser 75/20 optional Weser Zero-Null-Schwelle |
 | Bodendichtung | Deventer-S Bodendichtung optional Absenkbare-Bodendichtung X3 Planet swiss |
| Wärmeschutz | Ud bis ∼ 1,0 W/m²K |
| Schallschutz | bis Rw 32 dB |
| Windlast | bis C4 |
| Schlagregendichtheit | bis 7A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | RC2, RC 2N |

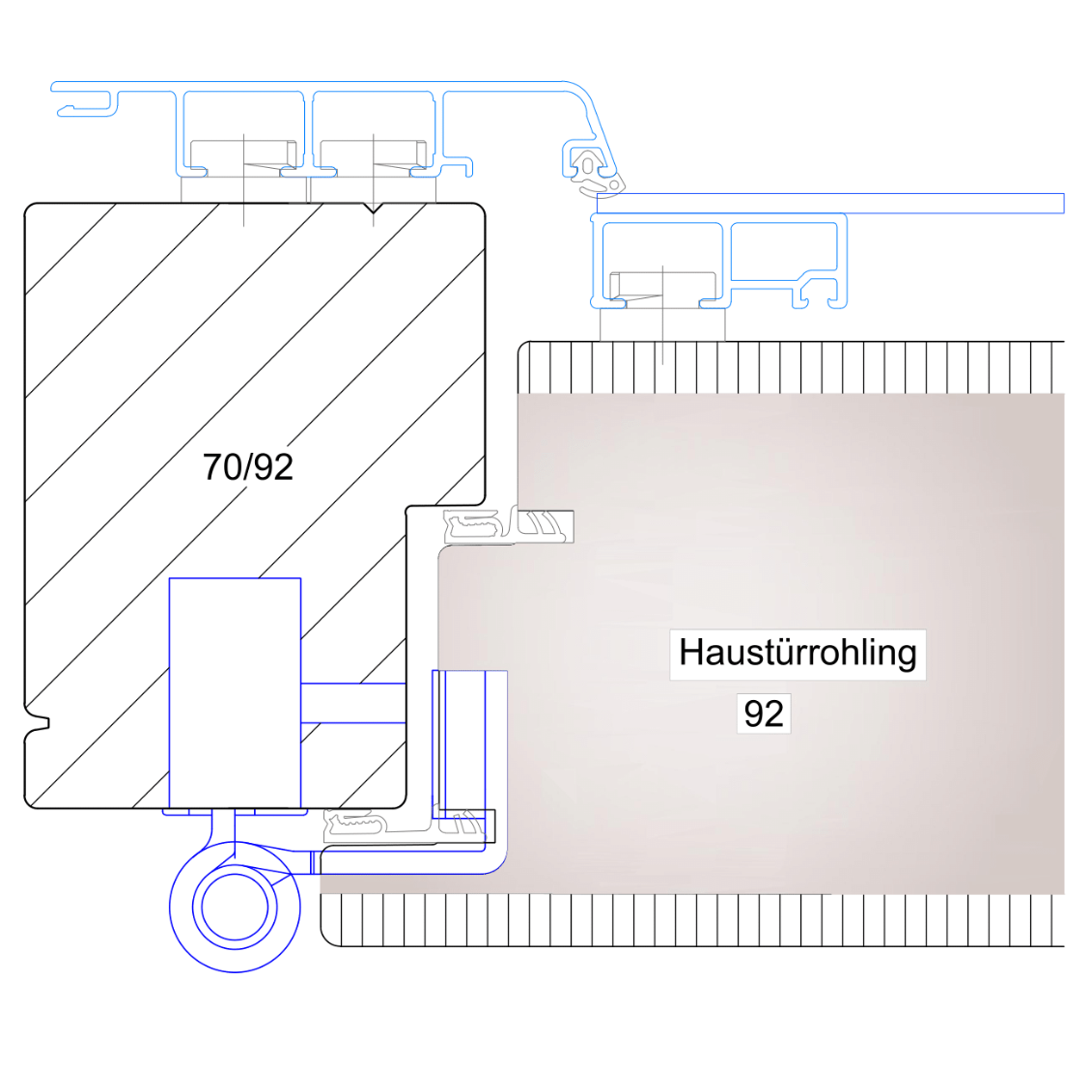

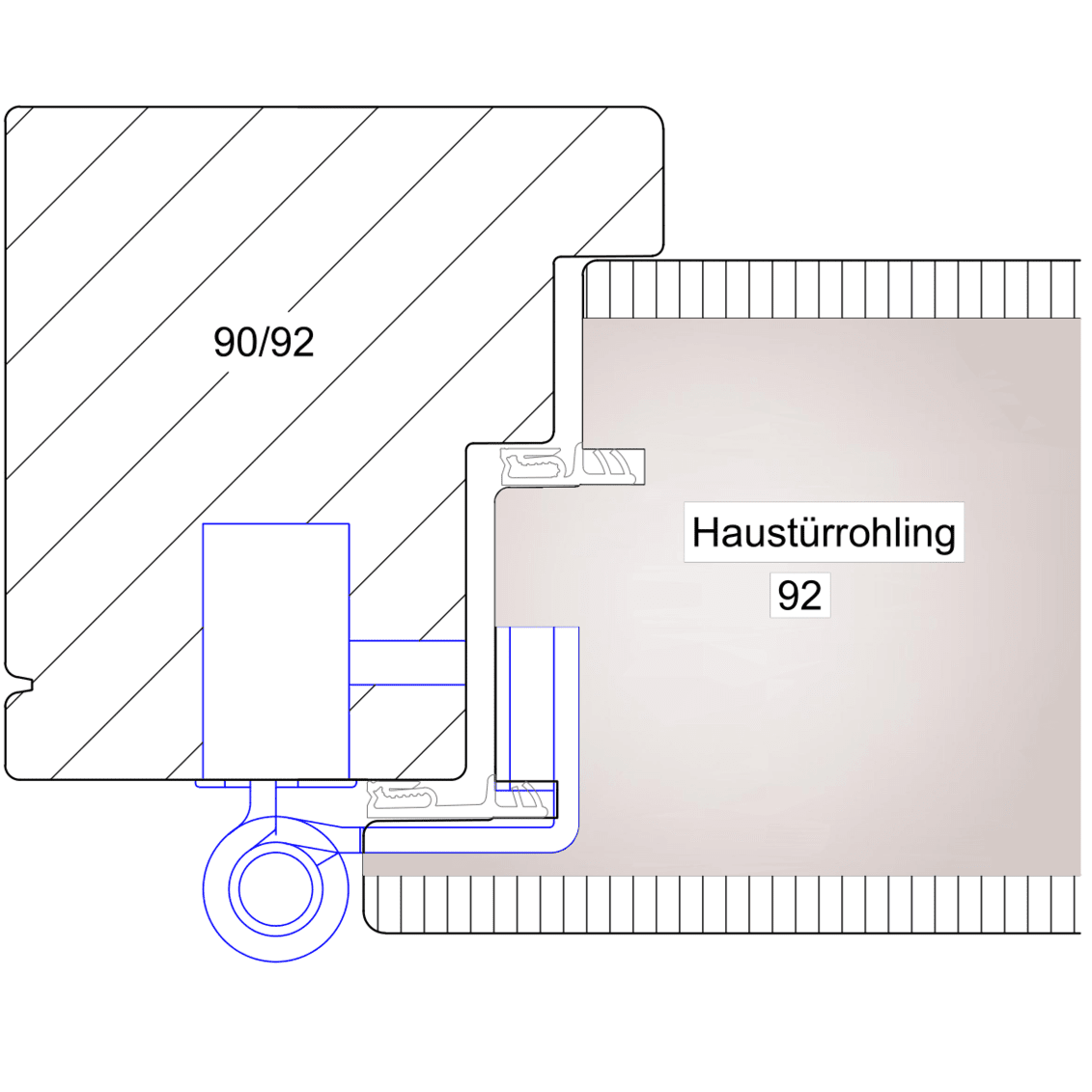

| Profilstärke - Stock | 92 mm |
| | Profilstärke - Türblatt | 92 mm |
| Konstruktionsstärke | 113 mm |
| | Türblatt-Konstruktion | Öko-Passiv |
| Bodeschwelle | (thermisch getrennt) Weser 95/20 optional Weser Zero-Null-Schwelle |
| Bodendichtung | Deventer-S Bodendichtung optional Absenkbare-Bodendichtung X3 Planet swiss |
| Wärmeschutz | Ud bis ∼ 0,9 W/m²K |
| Schallschutz | bis Rw 32 dB |
| Windlast | bis C4 |
| Schlagregendichtheit | bis 7A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | RC2, RC 2N |
Leistungswerte/Bestwerte beziehen sich auf dem Elemetwert-Haustür-Rohling "glatt" ohne LTA
nach Anlehnung des Herstellers durch die Firma Haustüren-Ring GmbH (PB ift-Rosenheim)
Höhere Schallschutzanforderungen auf Anfrage!
Grunddaten der Berechnung: Holzart/Weichholz; 1 Flg.- Tür einwärts; Maße B x H (BLR) 1230 x 2180 mm;
Werte sind abhängig von der Falzgeometrie, Dichtung, Bodenschwelle, Öffnungsrichtung,
Größe und Holzart.
Die angegebenen Werte sind Richtwerte und beziehen sich nicht auf Sonderkonstruktionen!
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de

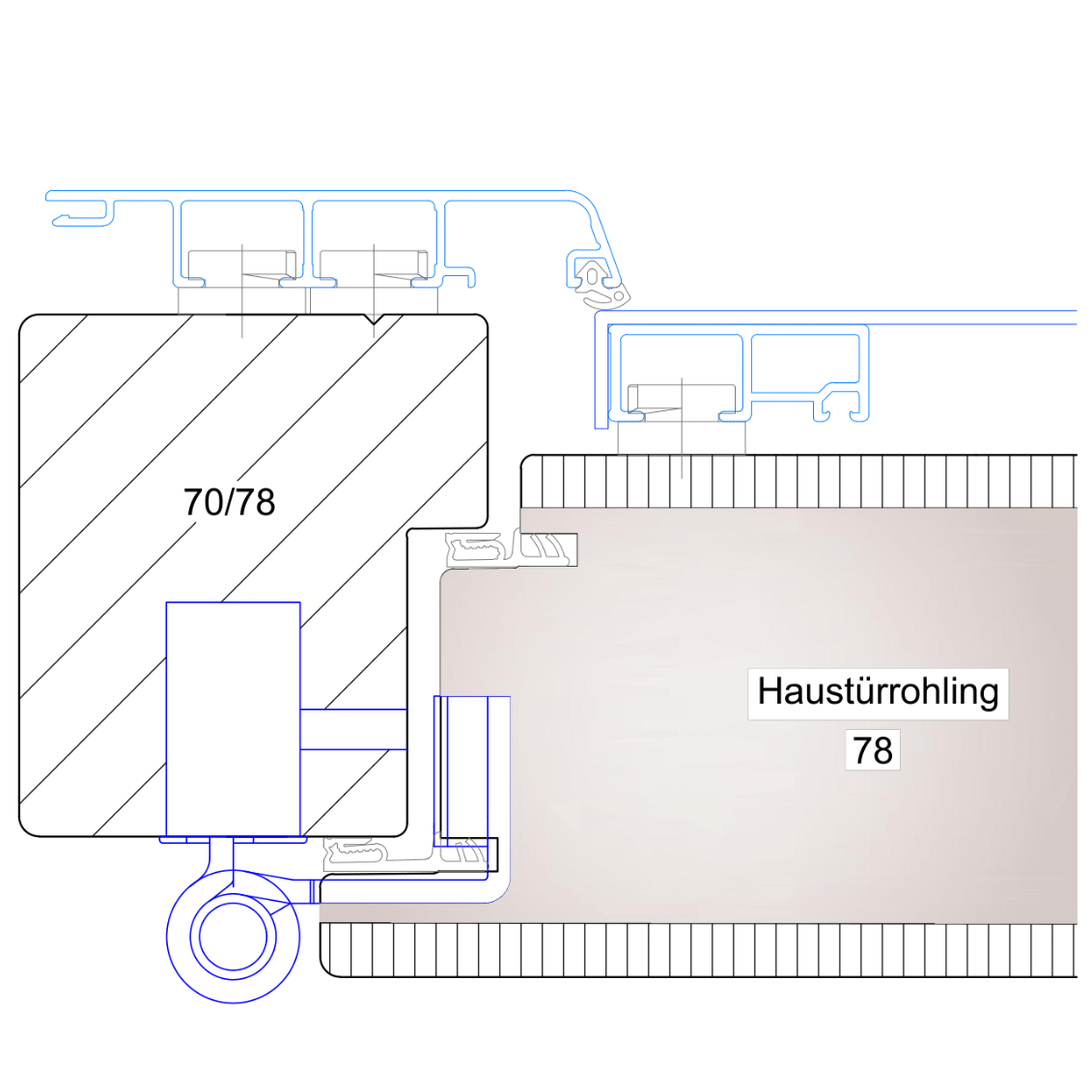

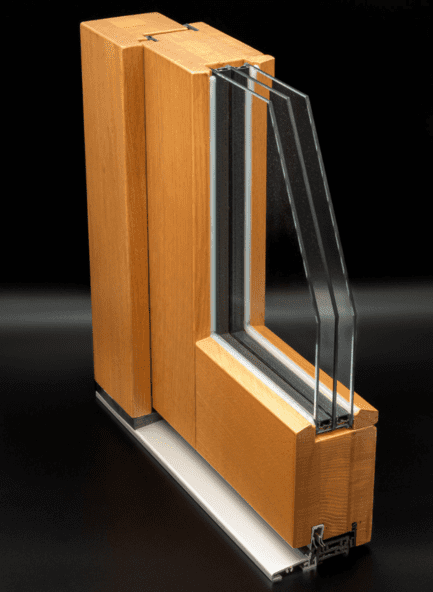

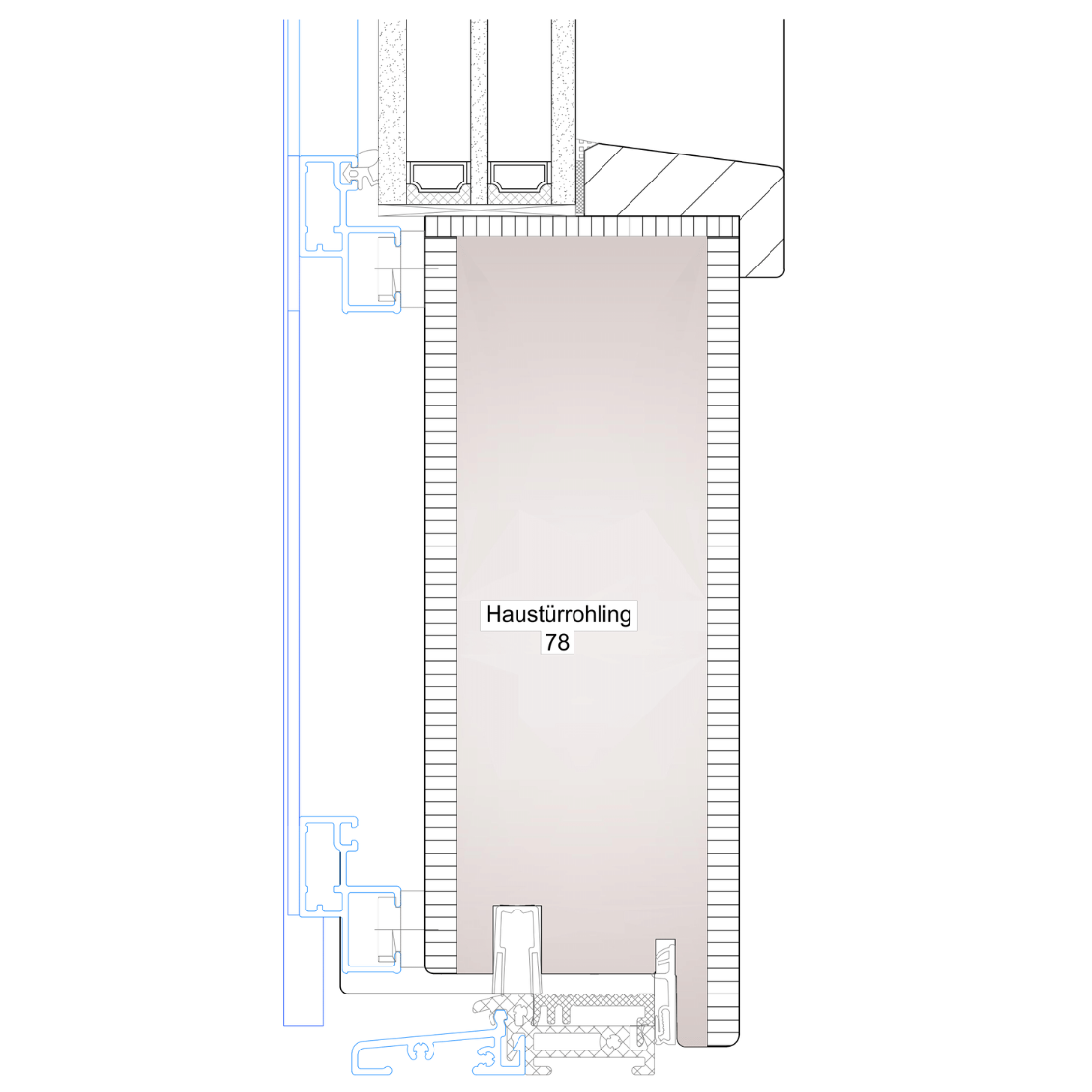

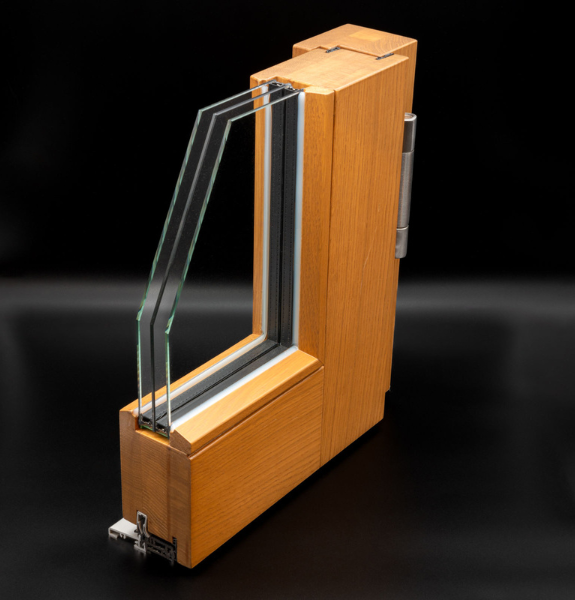

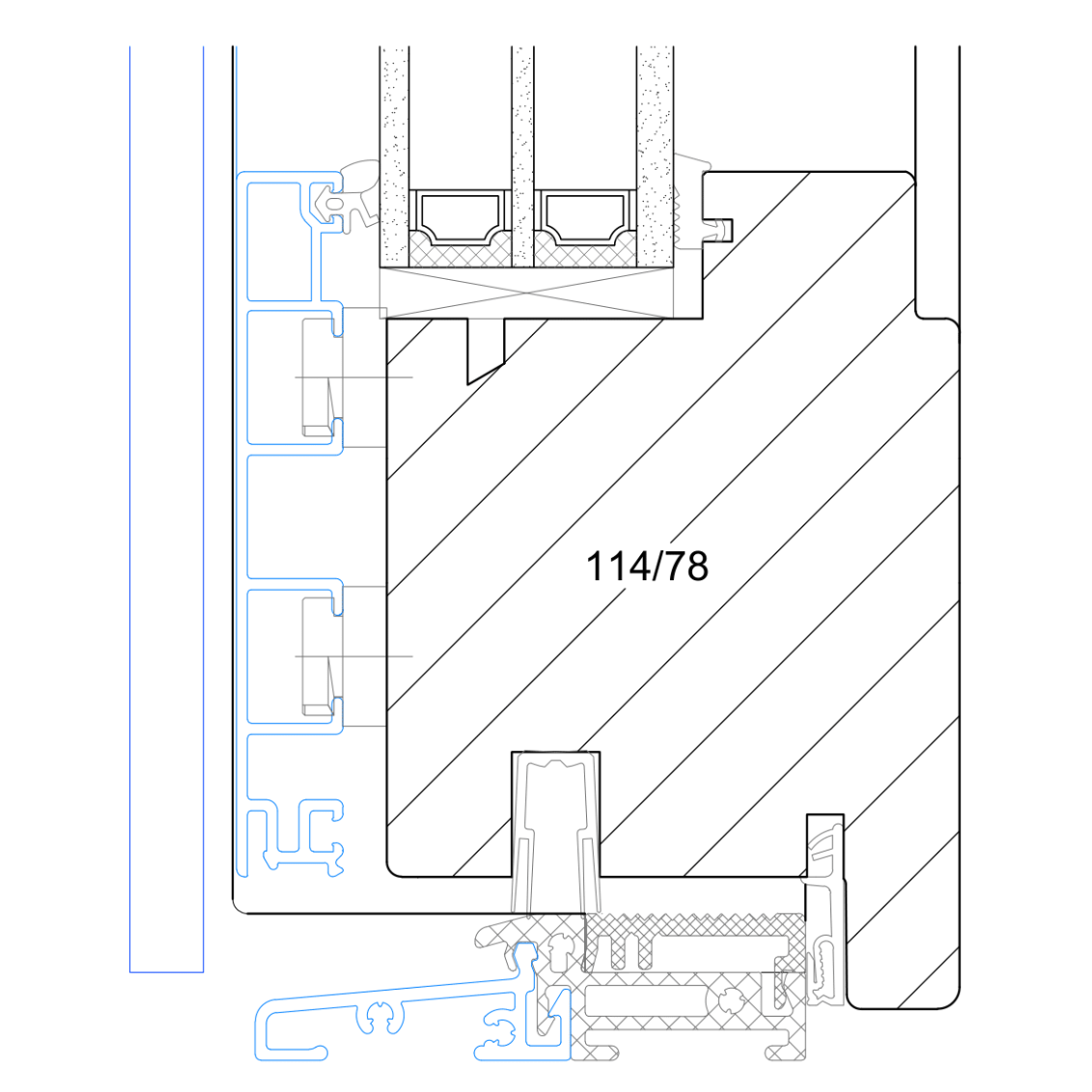

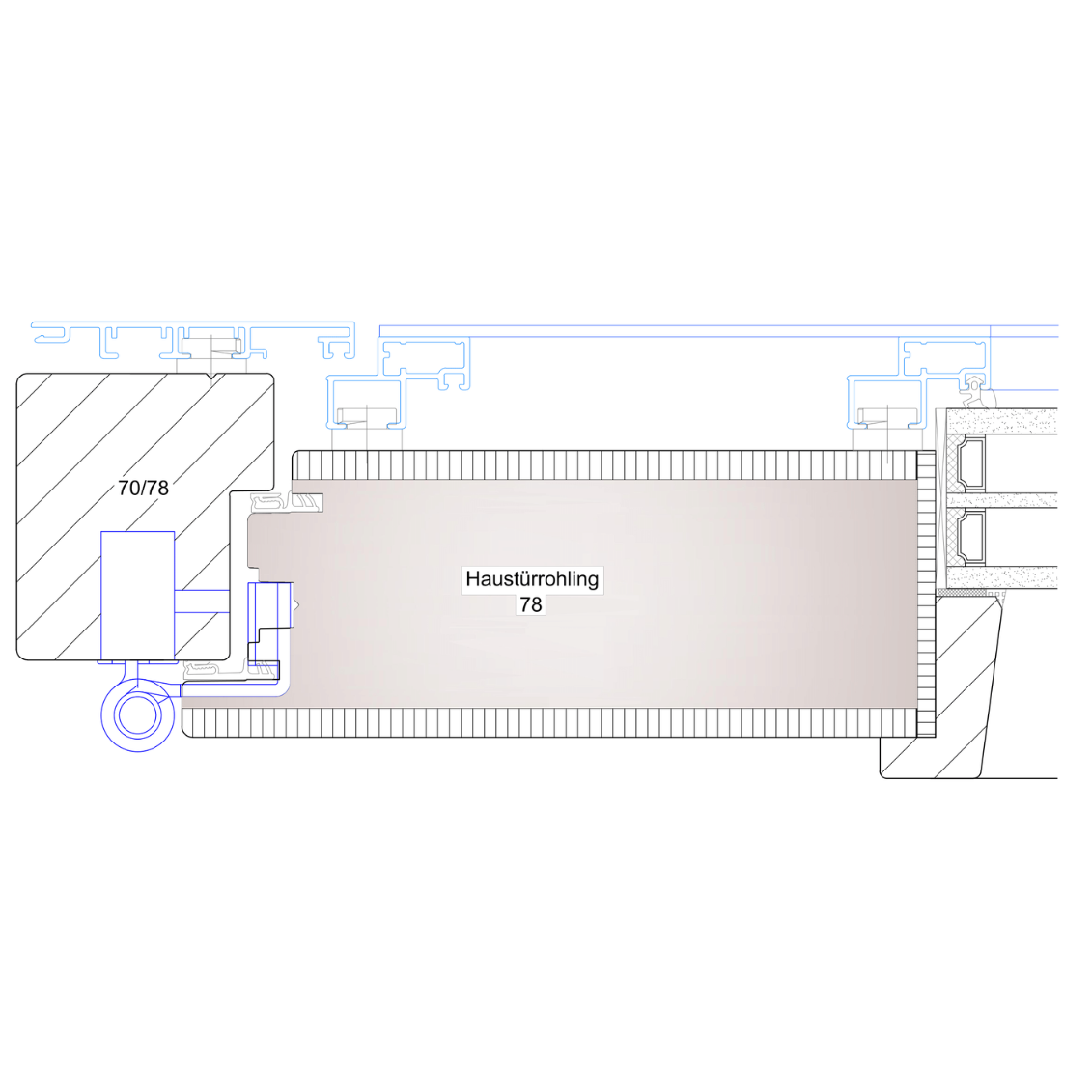

Kategorie:
Holz
Modell:

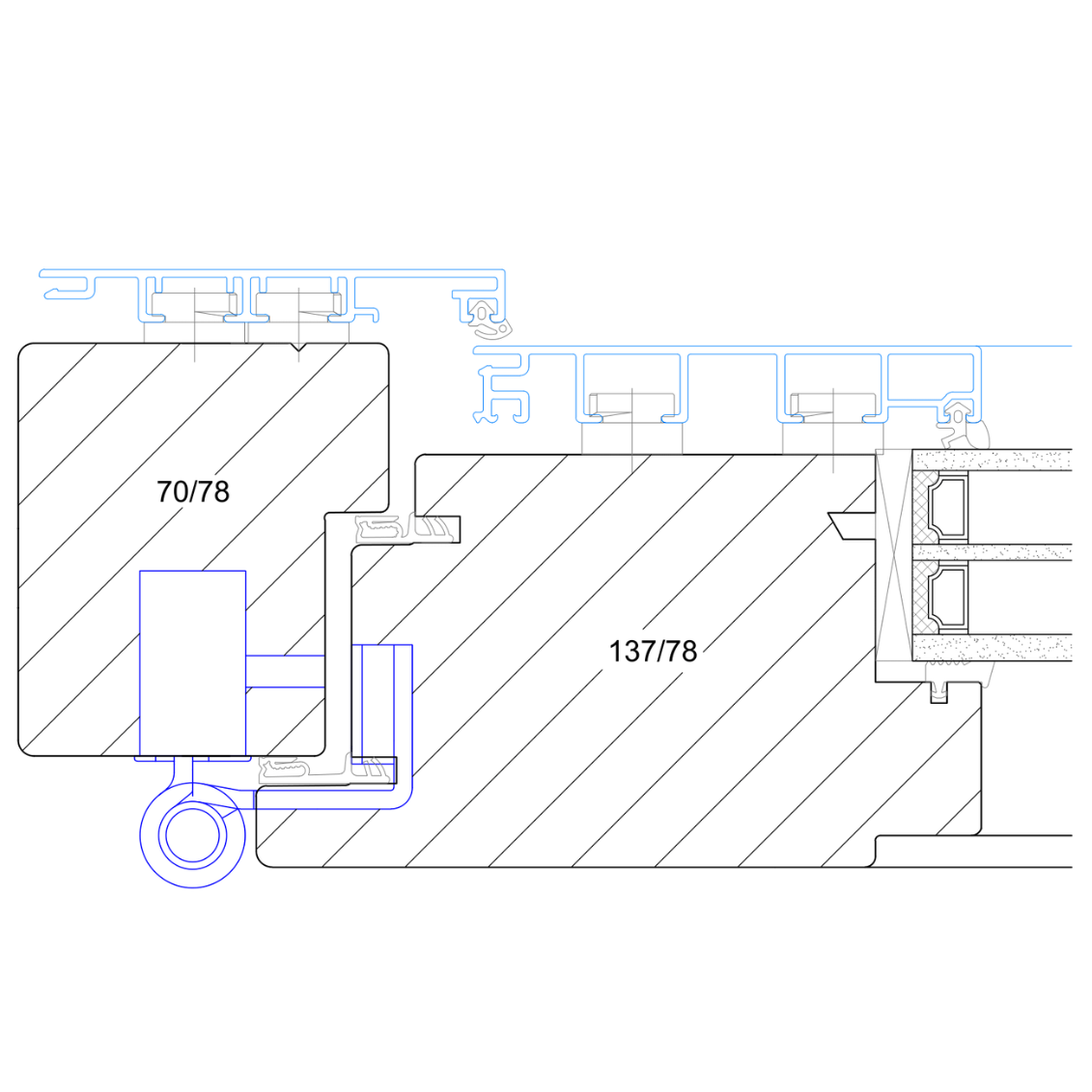

| | Profilstärke - Stock | 78 mm |
| | Profilstärke - Türblatt | 78 mm |
| Konstruktionsstärke | 99 mm |
 | Türblatt-Konstruktion | HAMA - Rahmenbau mit Lichtausschnitt |
| Bodeschwelle | (thermisch getrennt) Weser 75/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 0,83 W/m²K |
| Schallschutz | bis Rw 35 dB |
| Windlast | bis C3 B3 |
| Schlagregendichtheit | bis 7A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | RC2, RC 2N |

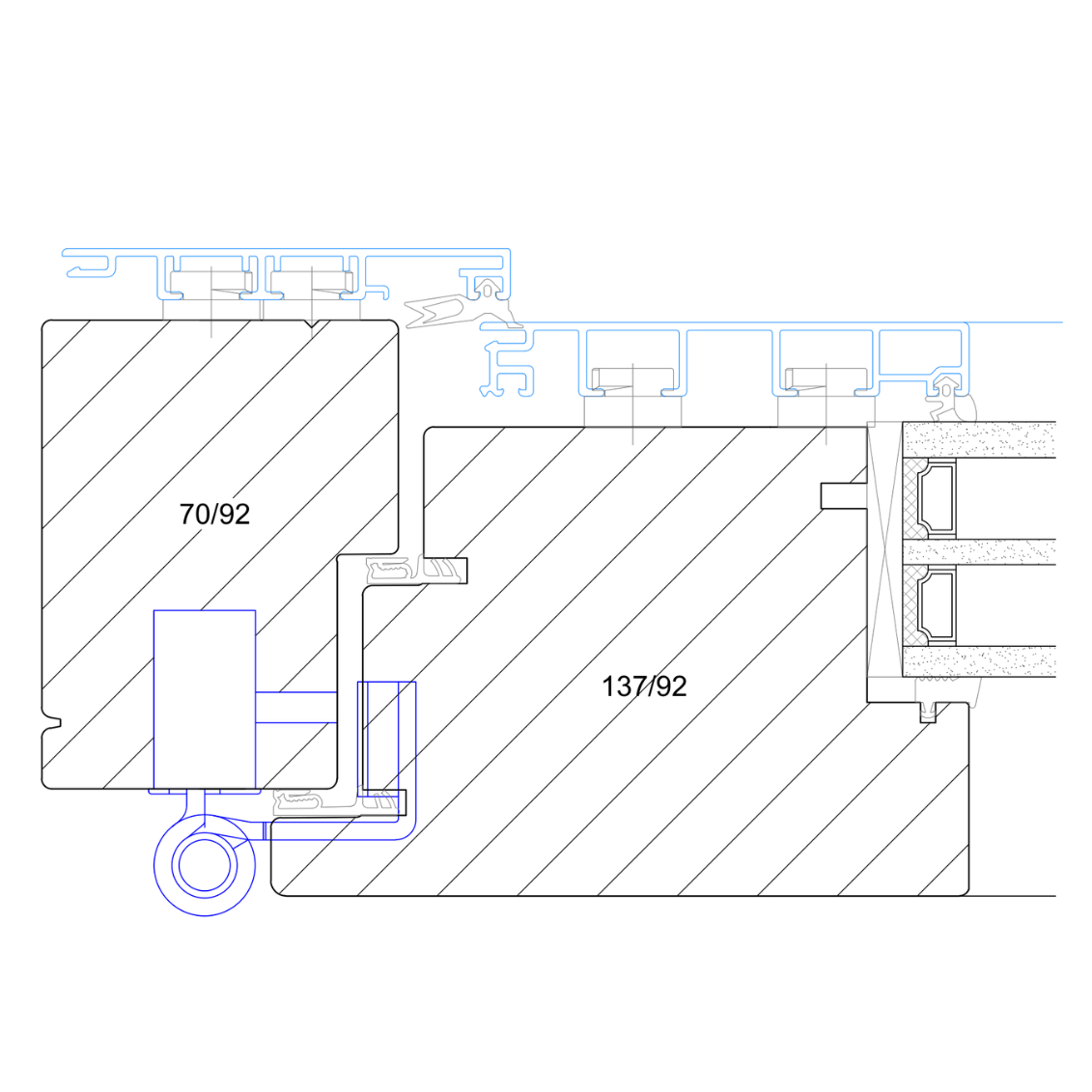

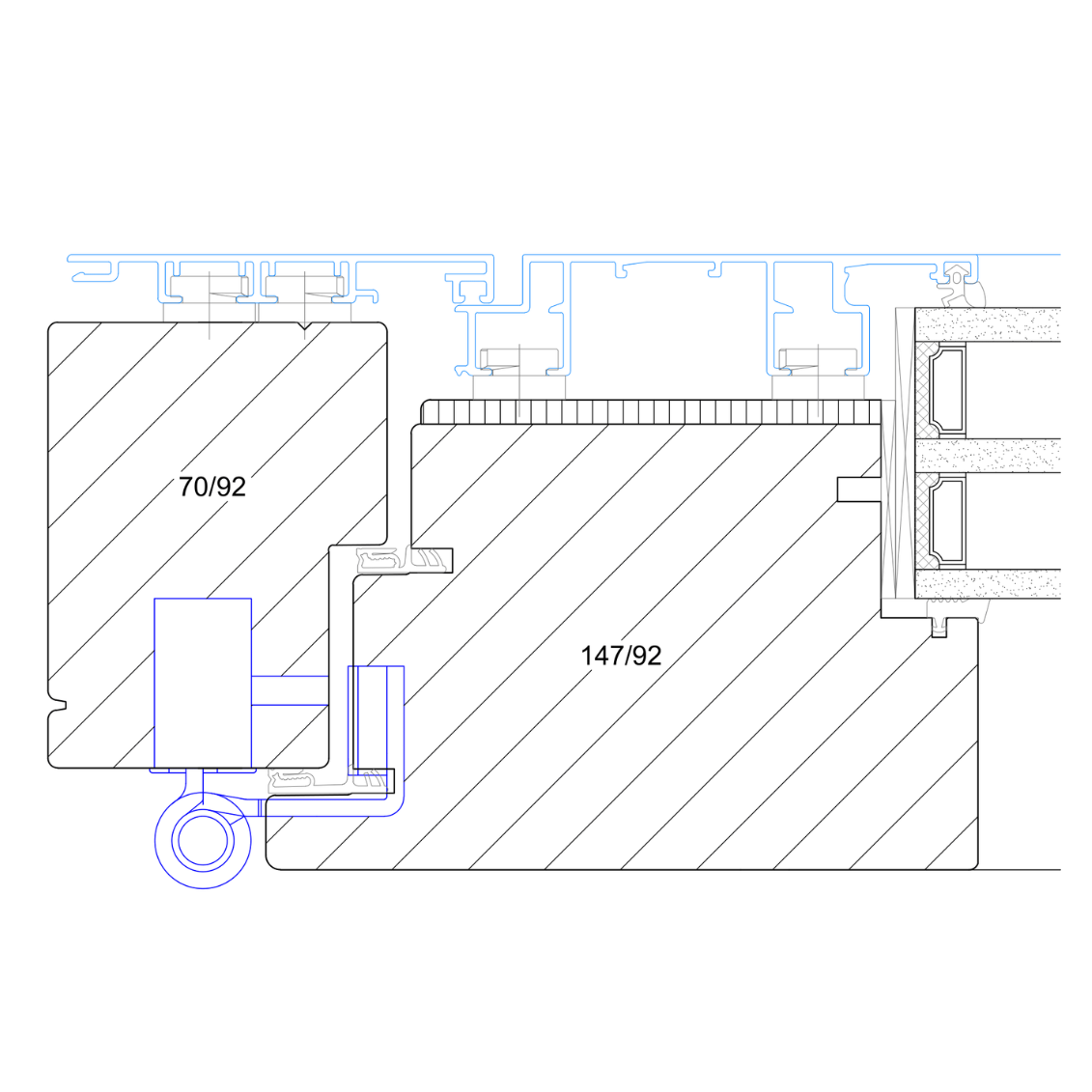

| | Profilstärke - Stock | 92 mm |
| | Profilstärke - Türblatt | 92 mm |
| Konstruktionsstärke | 113 mm |
| | Türblatt-Konstruktion | HAMA - Rahmenbau mit Lichtausschnitt |
| Bodeschwelle | (thermisch getrennt) Weser 95/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 0,78 W/m²K |
| Schallschutz | bis Rw 35 dB |
| Windlast | bis C3 B3 |
| Schlagregendichtheit | bis 7A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | RC2, RC 2N |
Leistungswerte/Bestwerte. Grunddaten der Berechnung: Holzart/Weichholz. 1 Flg.-Tür einwärts; Glas 3-fach Ug 0,5 Warme Kante; Maße B x H(BLR) 1230 x 2180 mm; Werte sind abhängig von der Falz-
geometrie, Bodenschwelle, Größe und Holzart. Die angegebenen Werte sind Richtwerte und beziehen sich nicht auf Sonderkonstruktionen!
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de

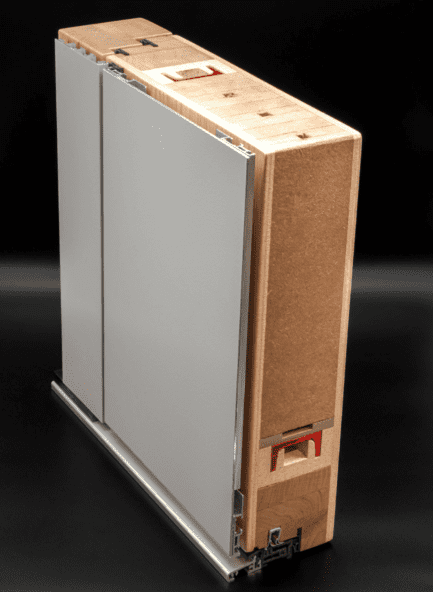

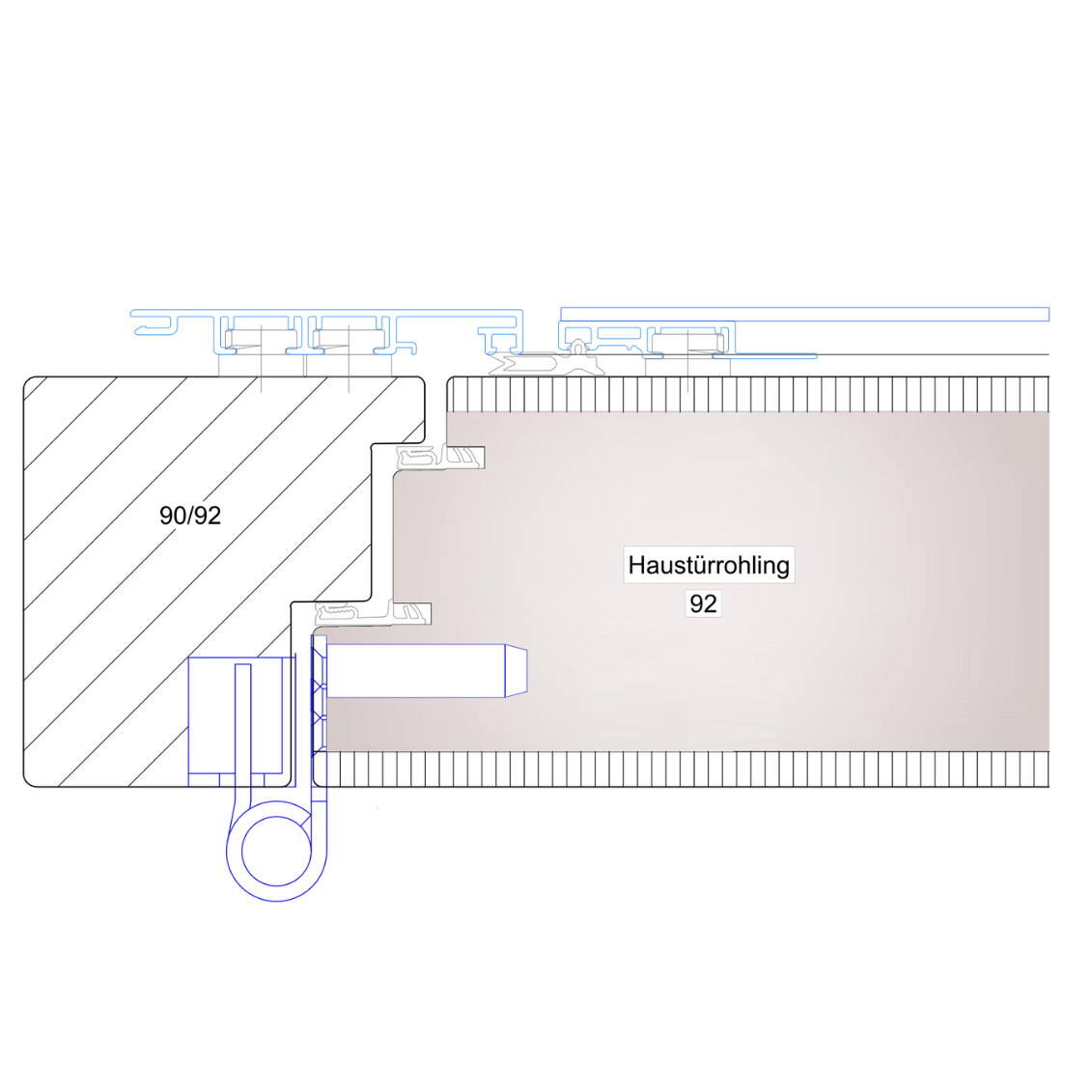

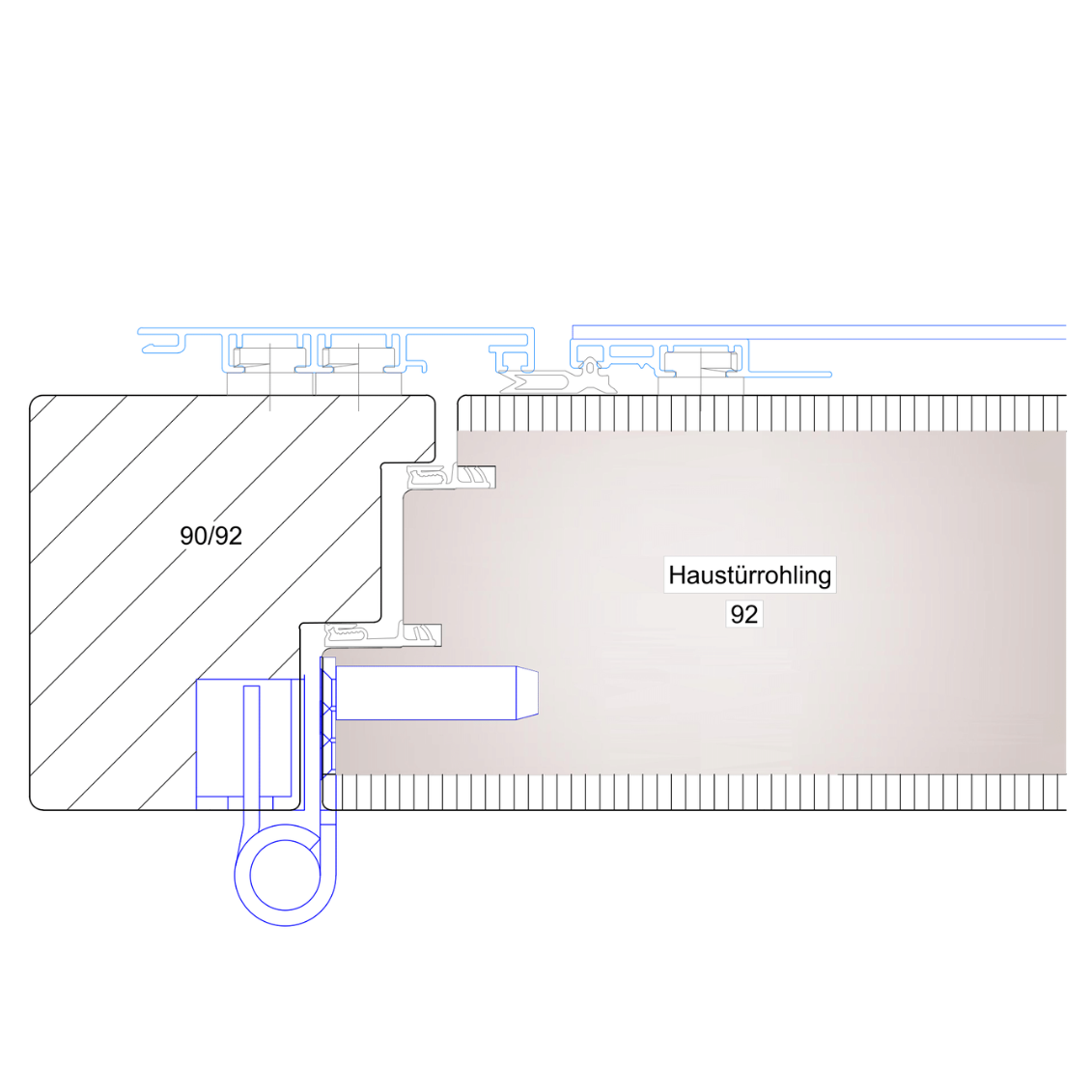

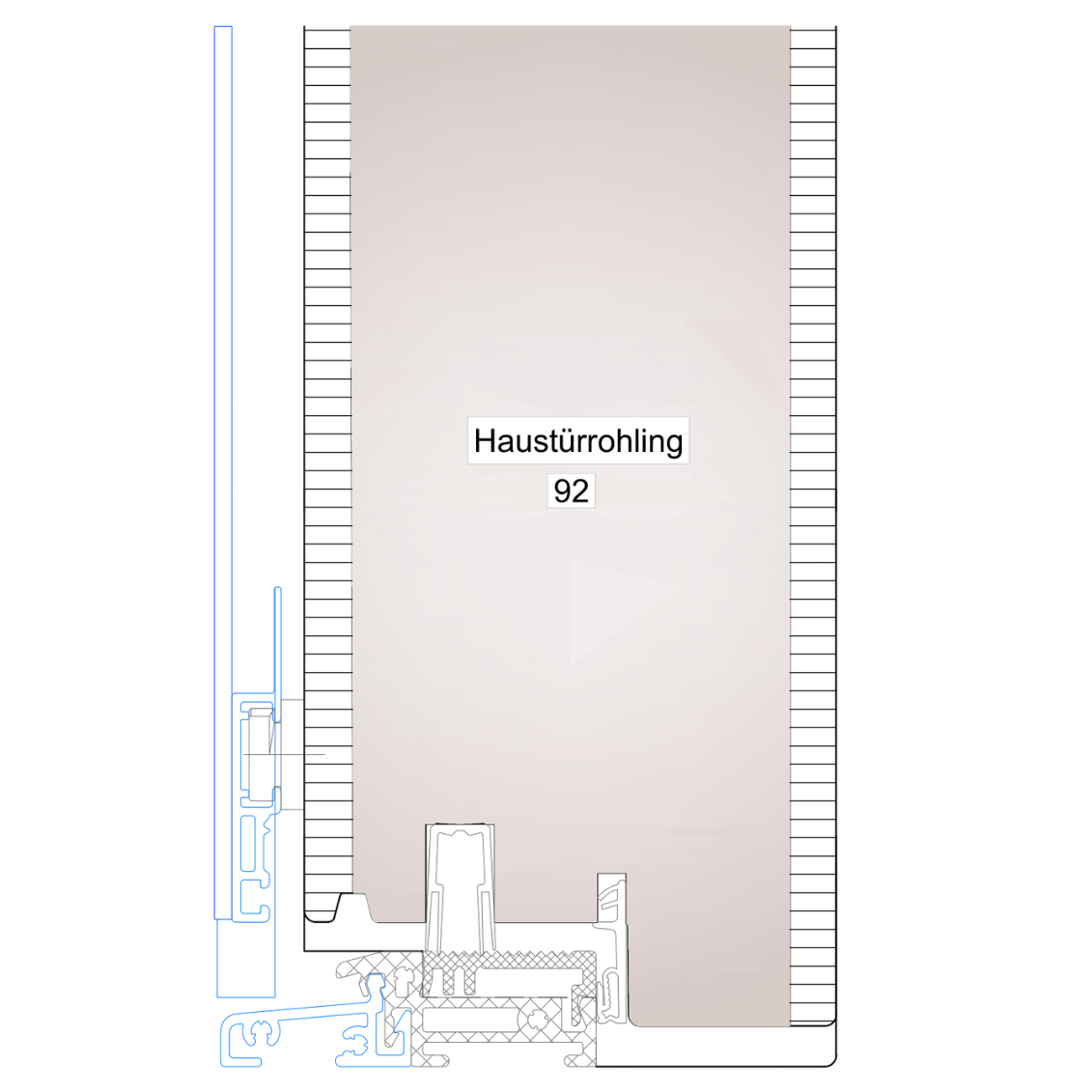

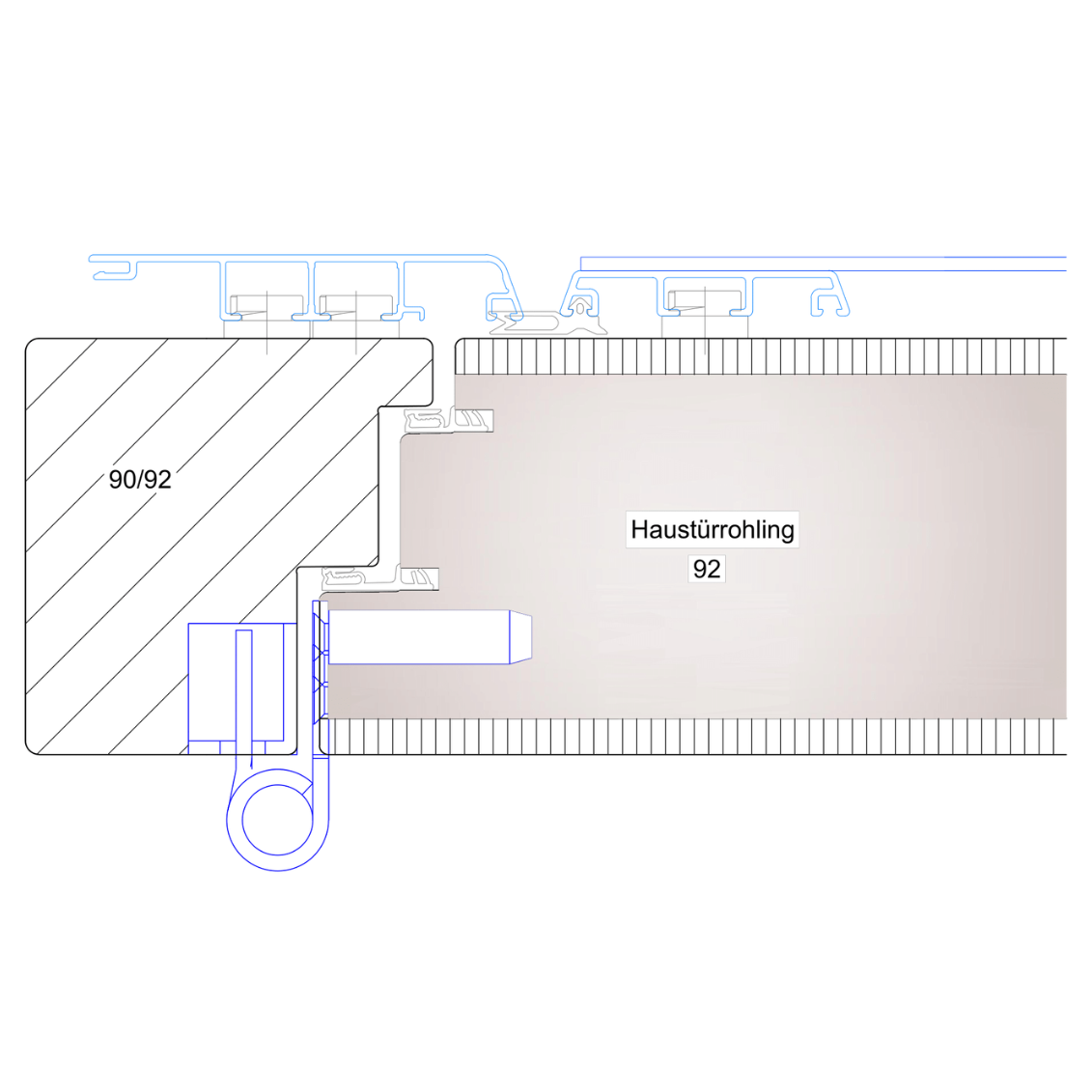

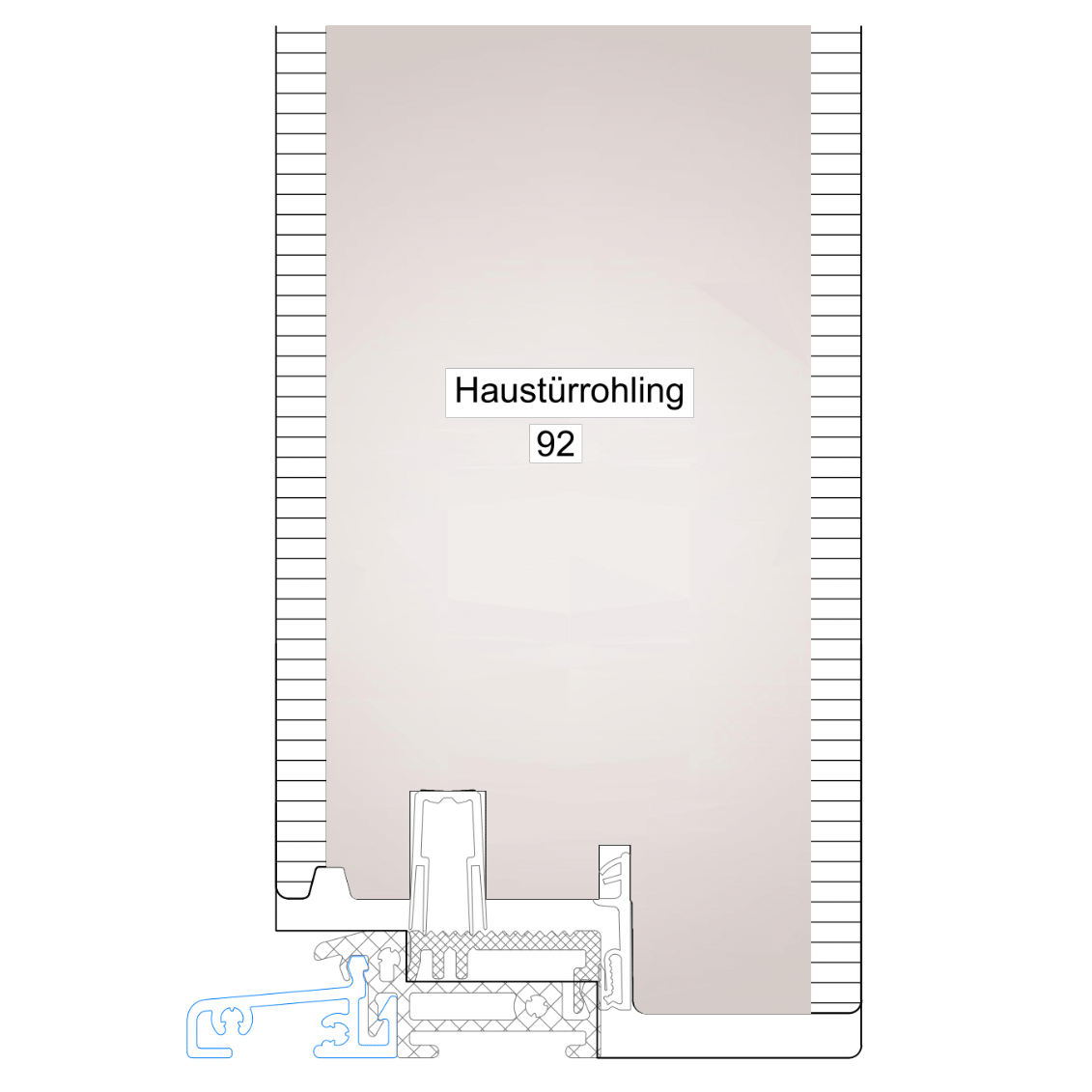

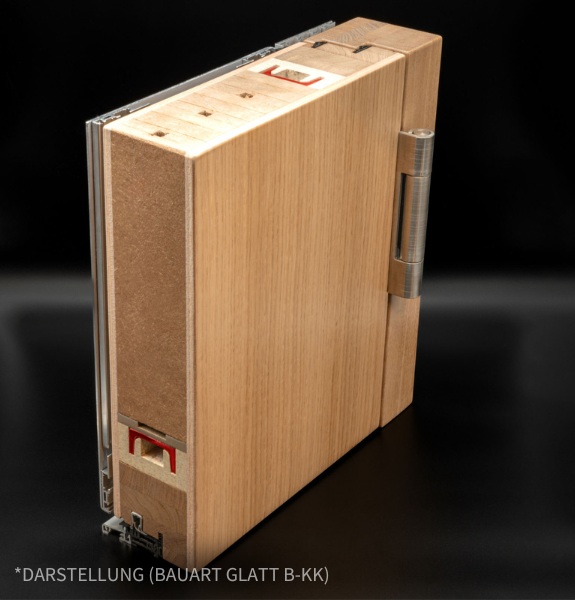

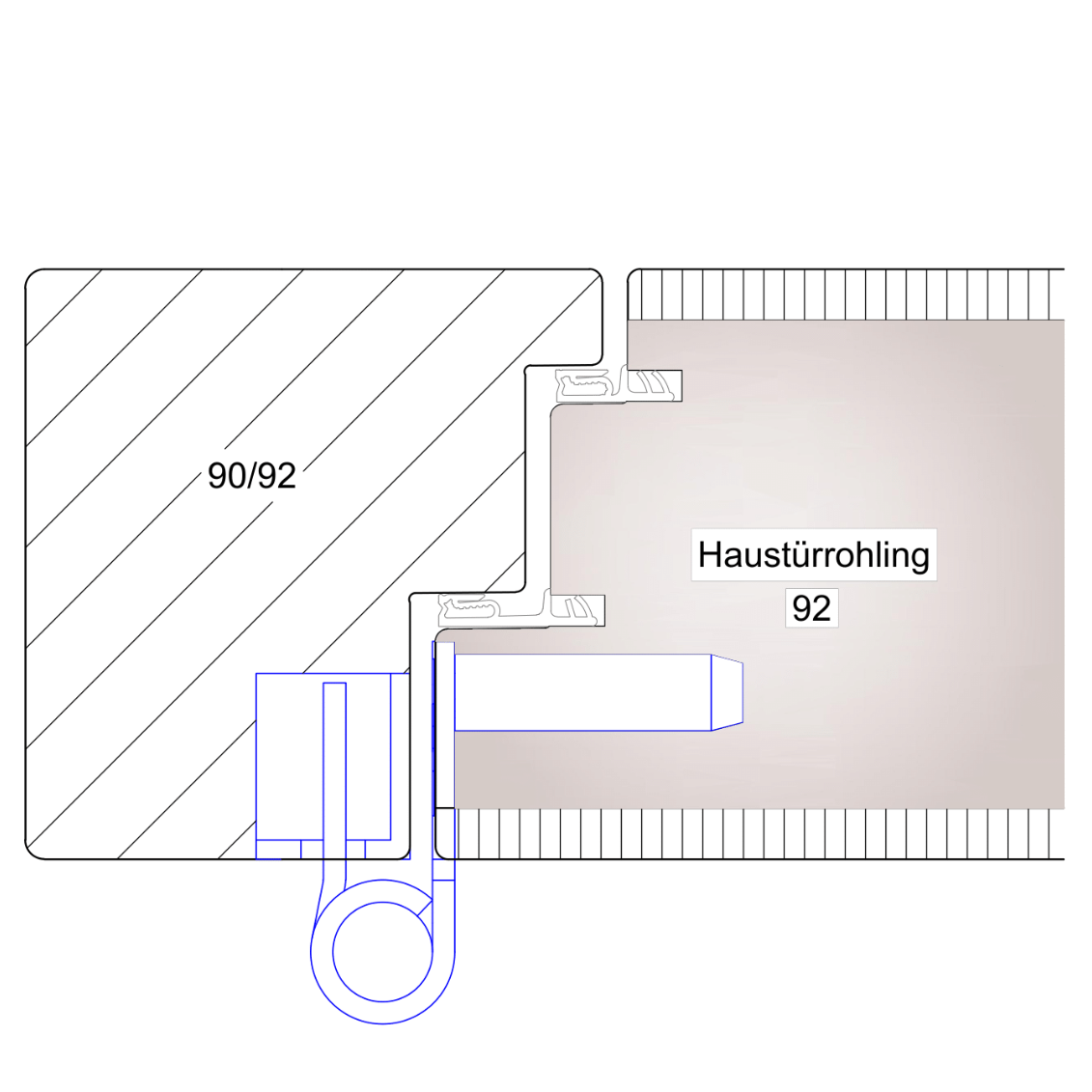

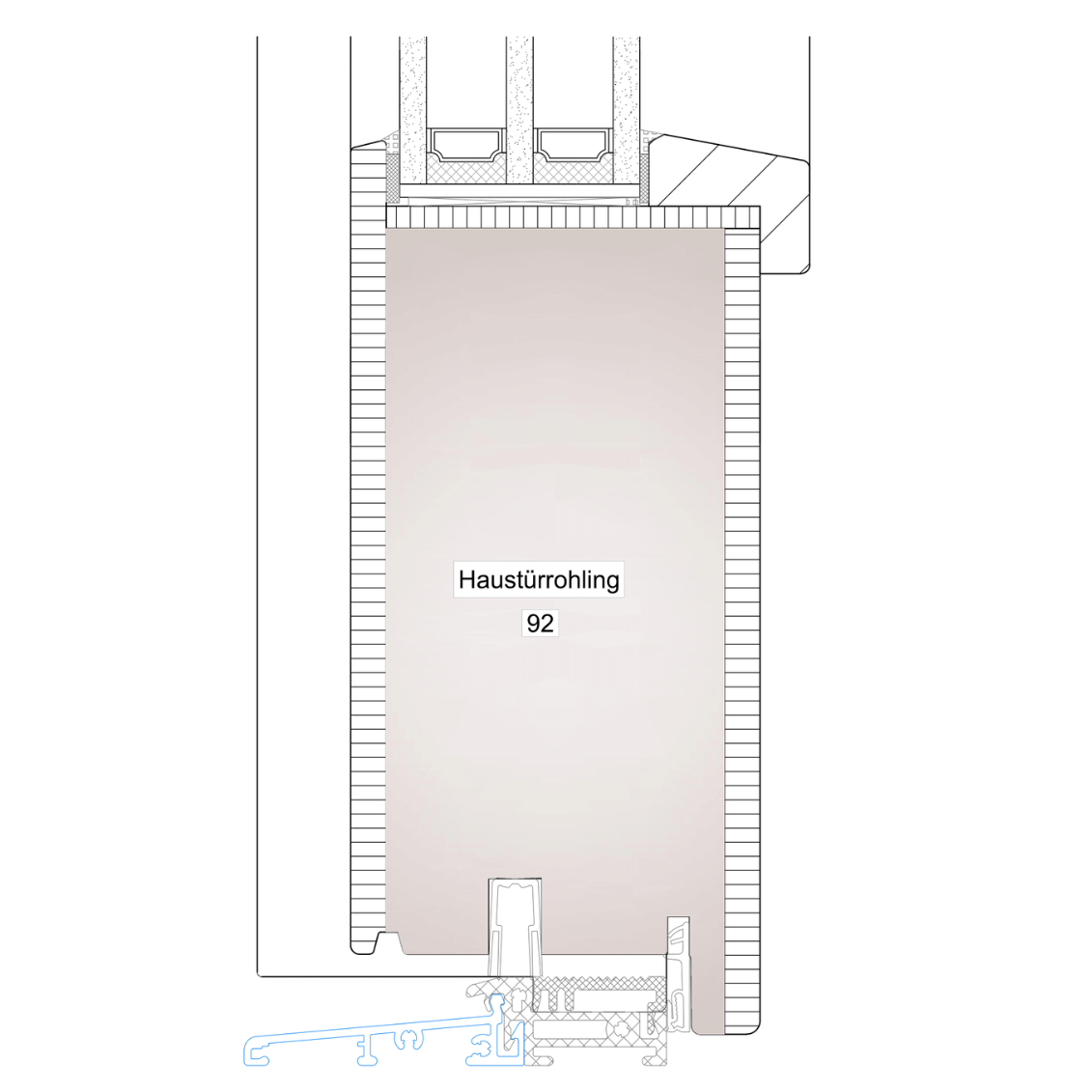

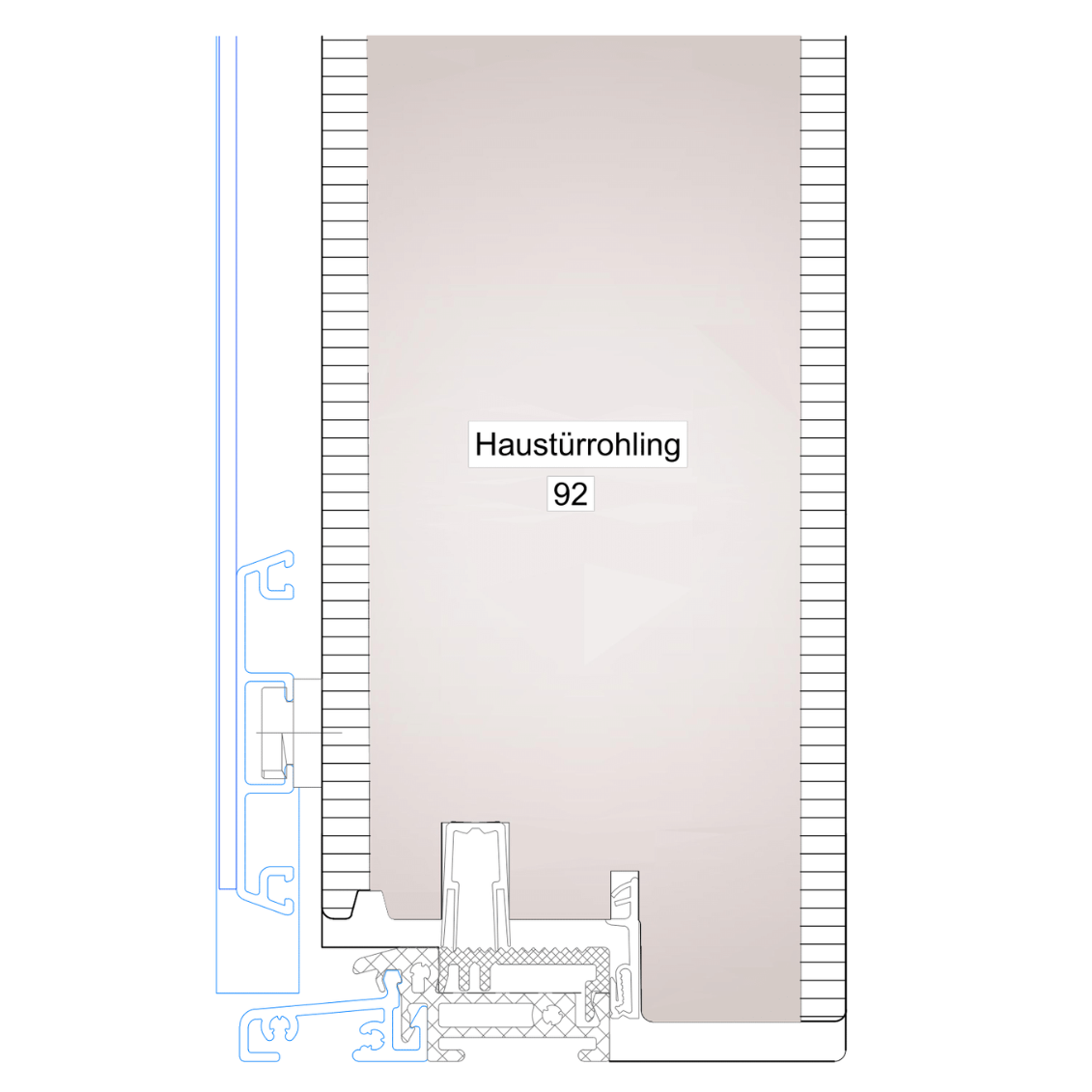

Kategorie:
Holz
Modell:

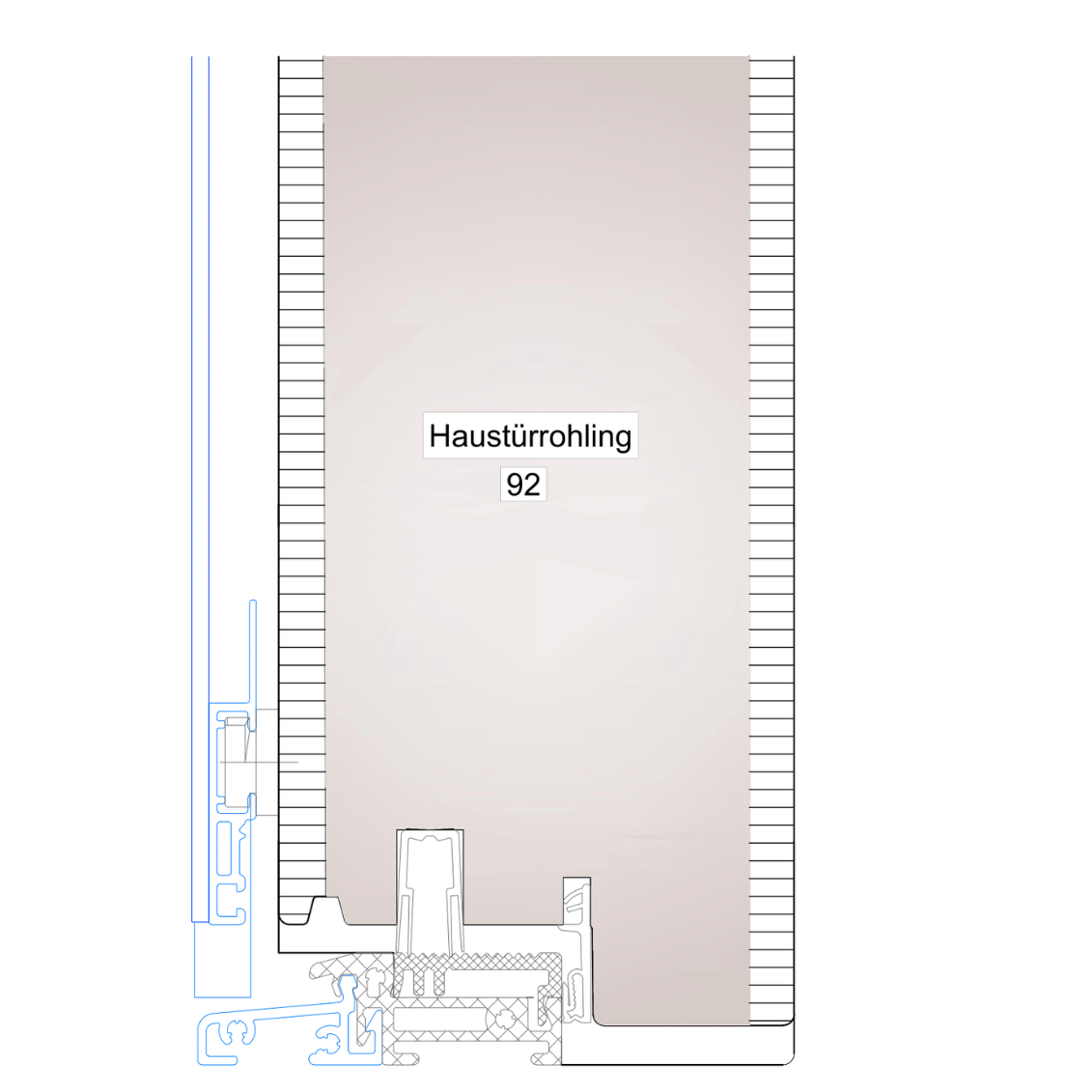

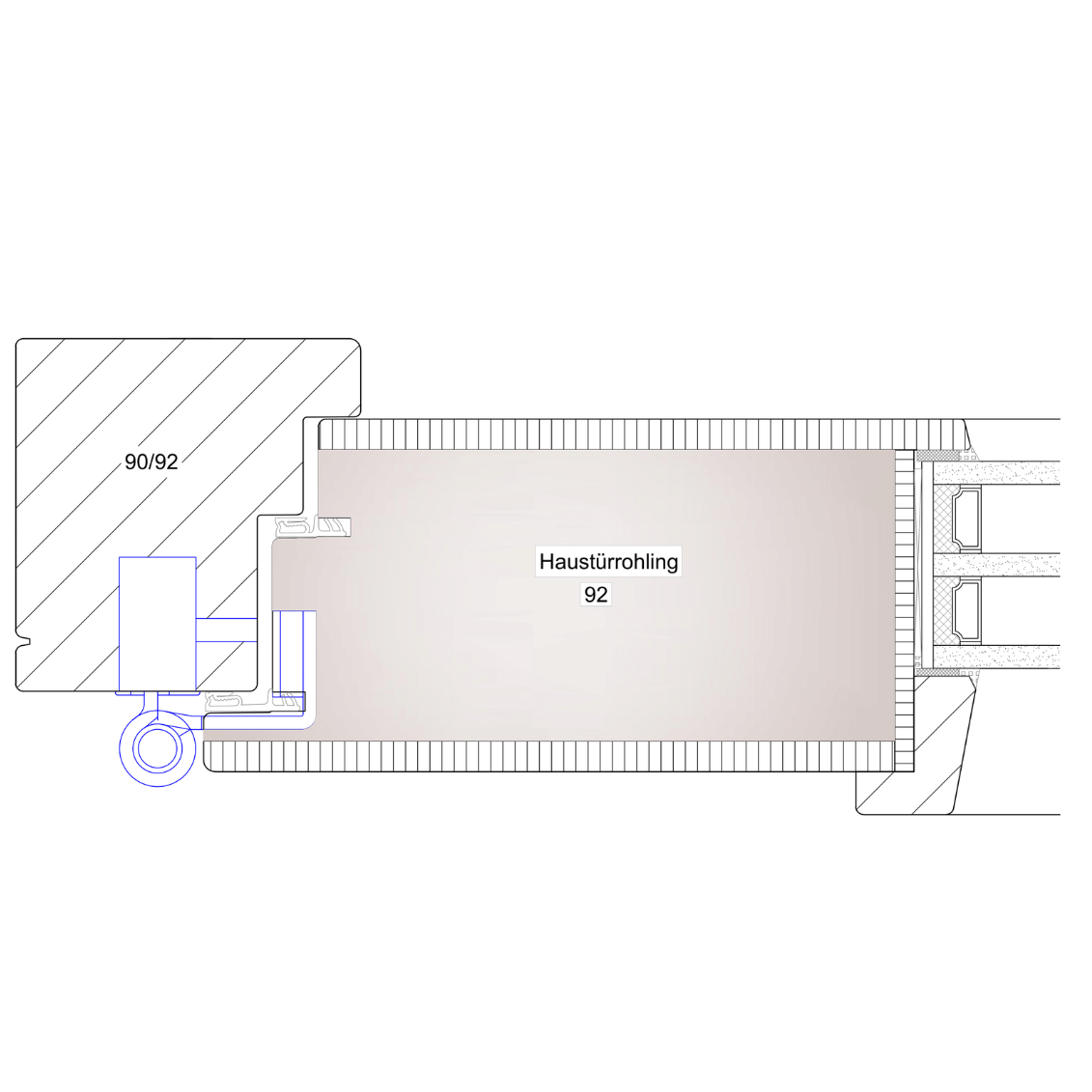

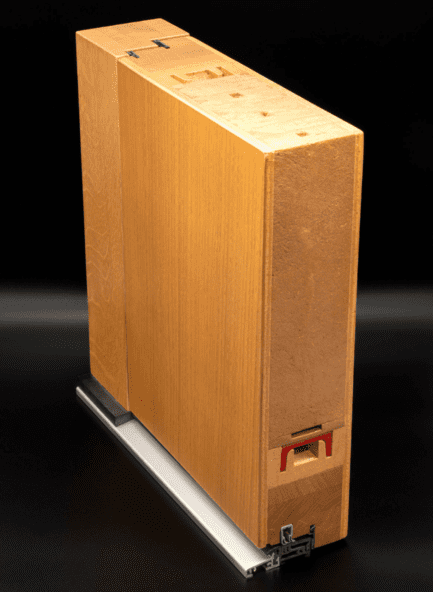

| | Profilstärke - Stock | 92 mm |
| | Profilstärke - Türblatt | 92 mm |
| Konstruktionsstärke | 92 mm |
| | Türblatt-Konstruktion | Öko-Passiv flächenbündig i+a |
| Bodeschwelle | (thermisch getrennt) Weser 65/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 0,9 W/m²K |
| Schallschutz | bis ∼ Rw 32 dB |
| Windlast | bis ∼ C4 |
| Schlagregendichtheit | bis ∼ 7A |
| Luftdurchlässigkeit | bis ∼ 4 |
| Einbruchschutz | RC2, RC 2N |

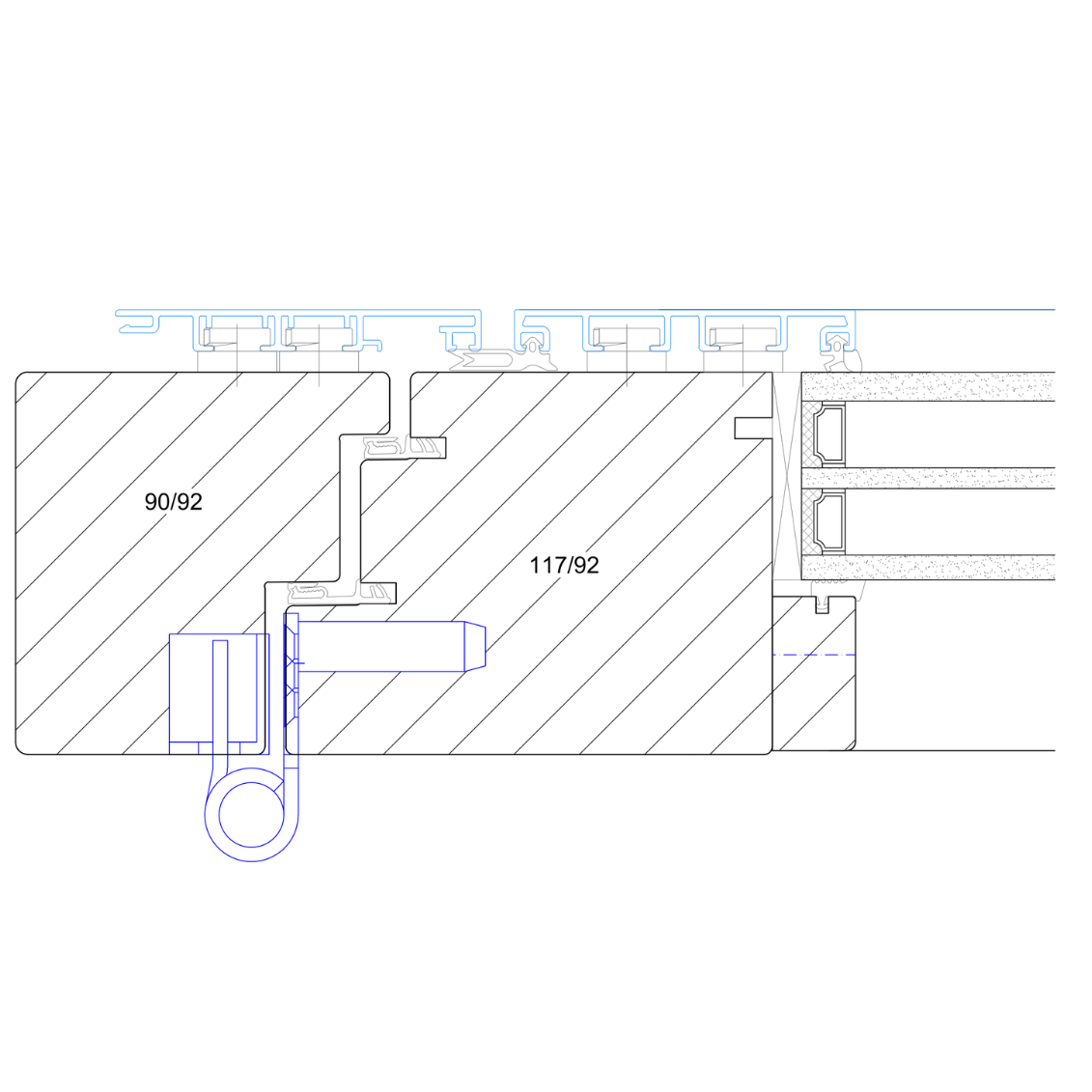

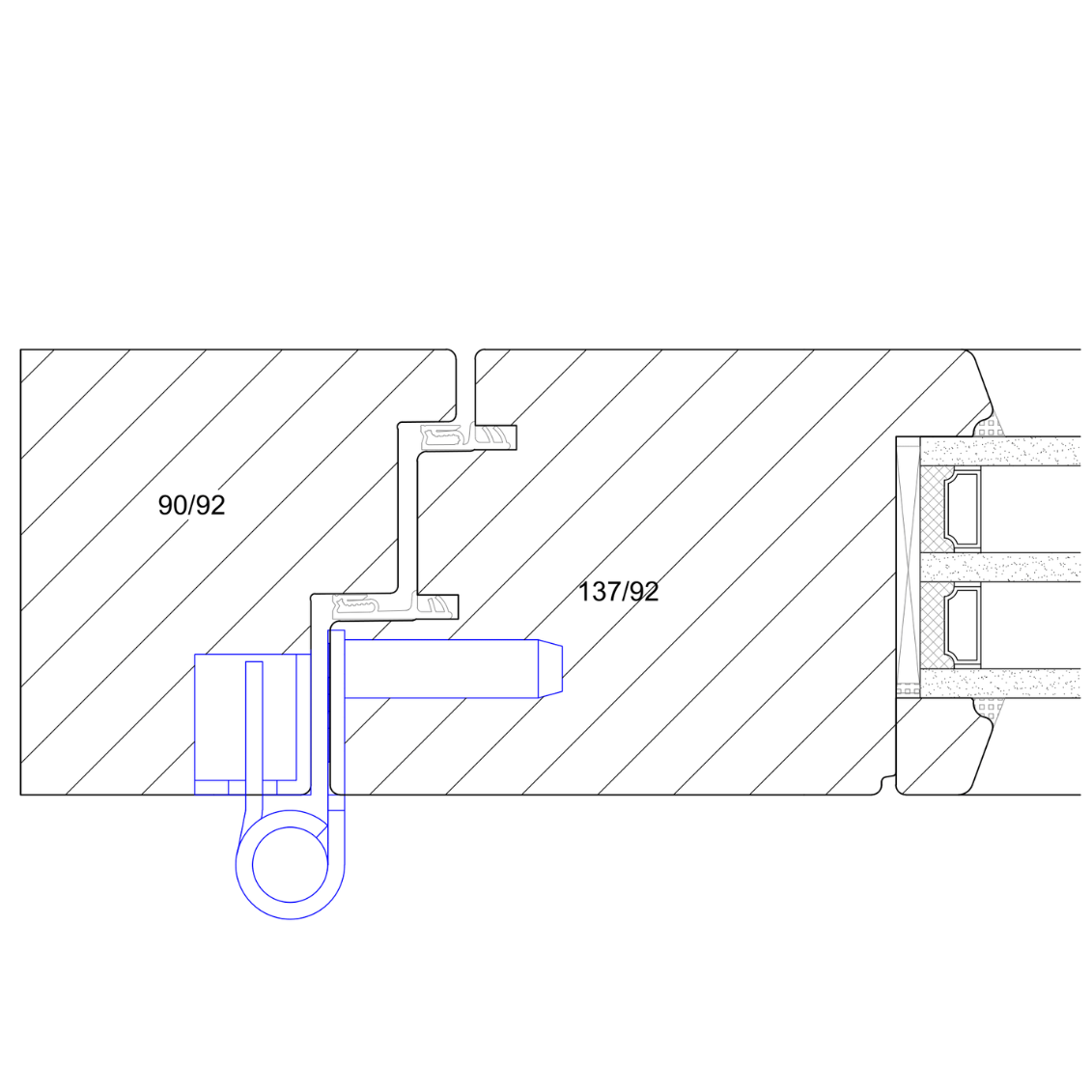

| | Profilstärke - Stock | 92 mm |
| | Profilstärke - Türblatt | 92 mm |
| Konstruktionsstärke | 92 mm |
| | Türblatt-Konstruktion | HAMA - Rahmenbau mit Lichtausschnitt flächenbündig i+a |
| Bodeschwelle | (thermisch getrennt) Weser 65/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 0,83 W/m²K |
| Schallschutz | bis ∼ Rw 32 dB |
| Windlast | bis ∼ C3 B3 |
| Schlagregendichtheit | bis ∼ 7A |
| Luftdurchlässigkeit | bis ∼ 4 |
| Einbruchschutz | RC2, RC 2N |
Leistungswerte/Bestwerte beziehen sich auf dem Elemetwert-Haustür-Rohling "glatt" ohne LTA
nach Anlehnung des Herstellers durch die Firma Haustüren-Ring GmbH (PB ift-Rosenheim).
Höhere Schallschutzanforderungen auf Anfrage!
Grunddaten der Berechnung: Holzart/Weichholz; 1 Flg.-überfälzte Tür einwärts;
Maße B x H (BLR) 1230 x 2180 mm;
Werte sind abhängig von der Falzgeometrie, Dichtung, Bodenschwelle, Öffnungsrichtung,
Größe und Holzart.
Die angegebenen Werte sind Richtwerte und beziehen sich nicht auf Sonderkonstruktionen!
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Holz+
Modell:

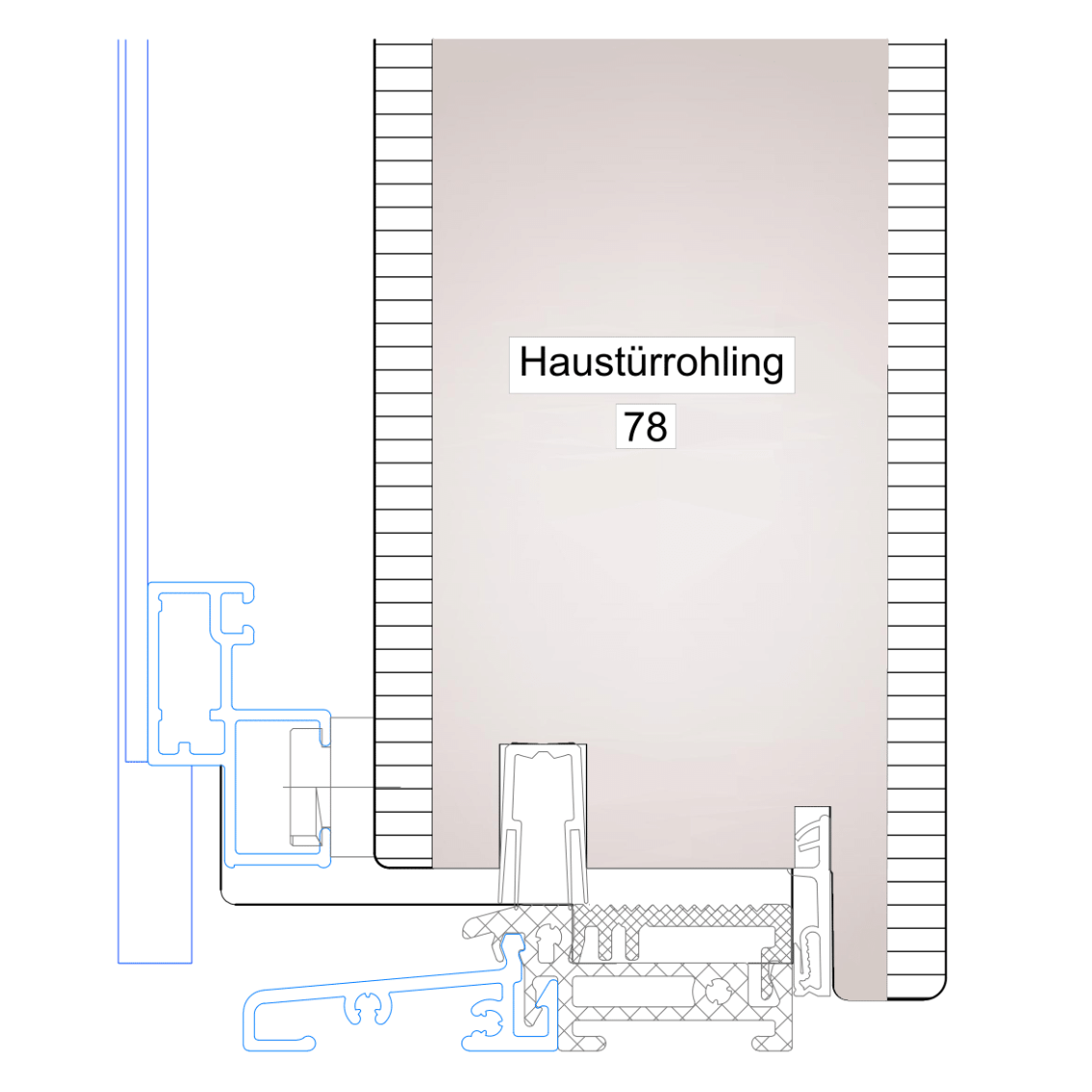

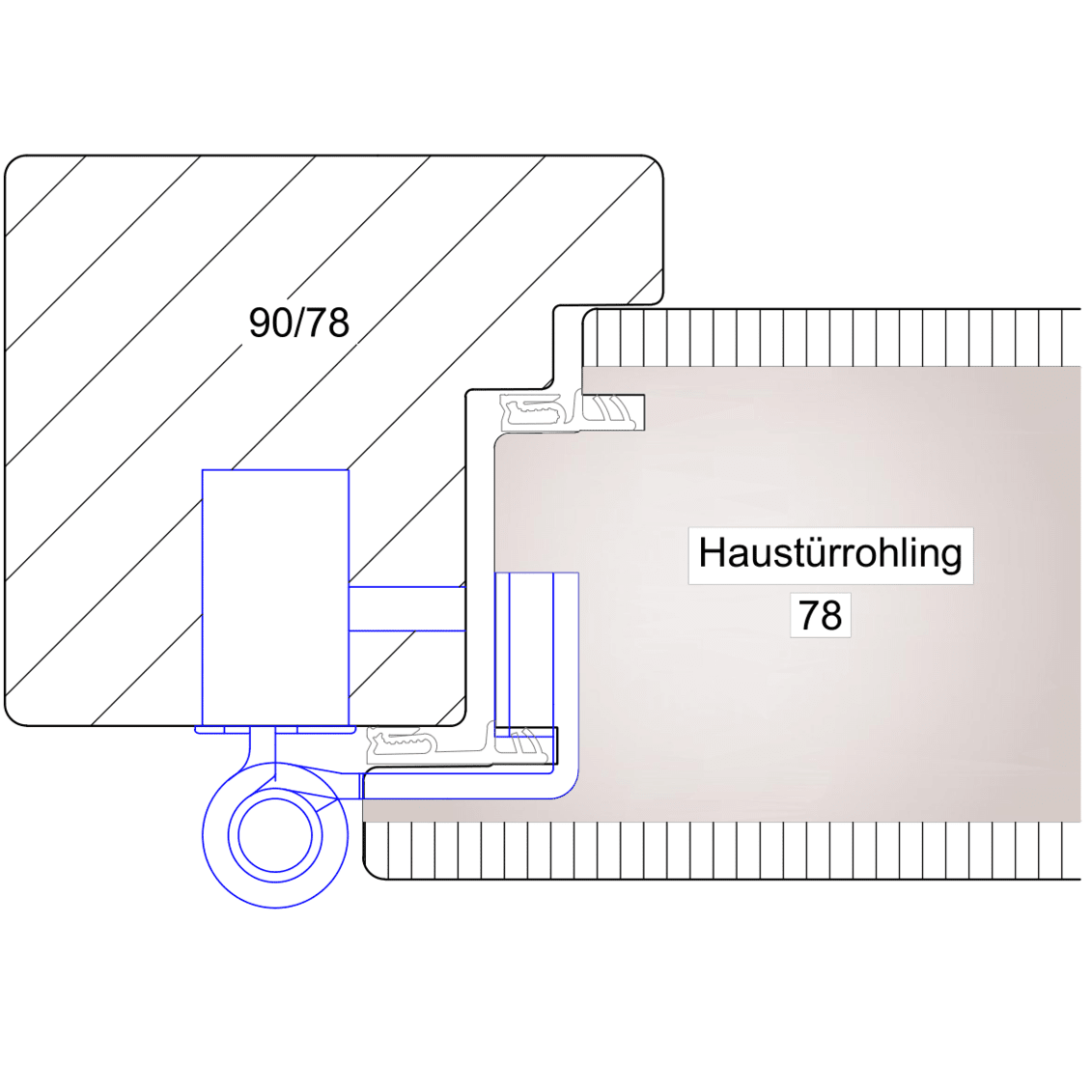

| Profilstärke - Stock | 78 mm |
| Profilstärke - Türblatt | 78 mm |
| Konstruktionsstärke | 113 mm - 118 mm (je Aluprofil Variante) |
| Türblatt-Konstruktion | Öko-Passiv |
| Bodeschwelle | (thermisch getrennt) Weser 75/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 1,0 W/m²K |
| Schallschutz | bis Rw 32 dB |
| Windlast | bis C4 |
| Schlagregendichtheit | bis 7A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | RC2, RC 2N |

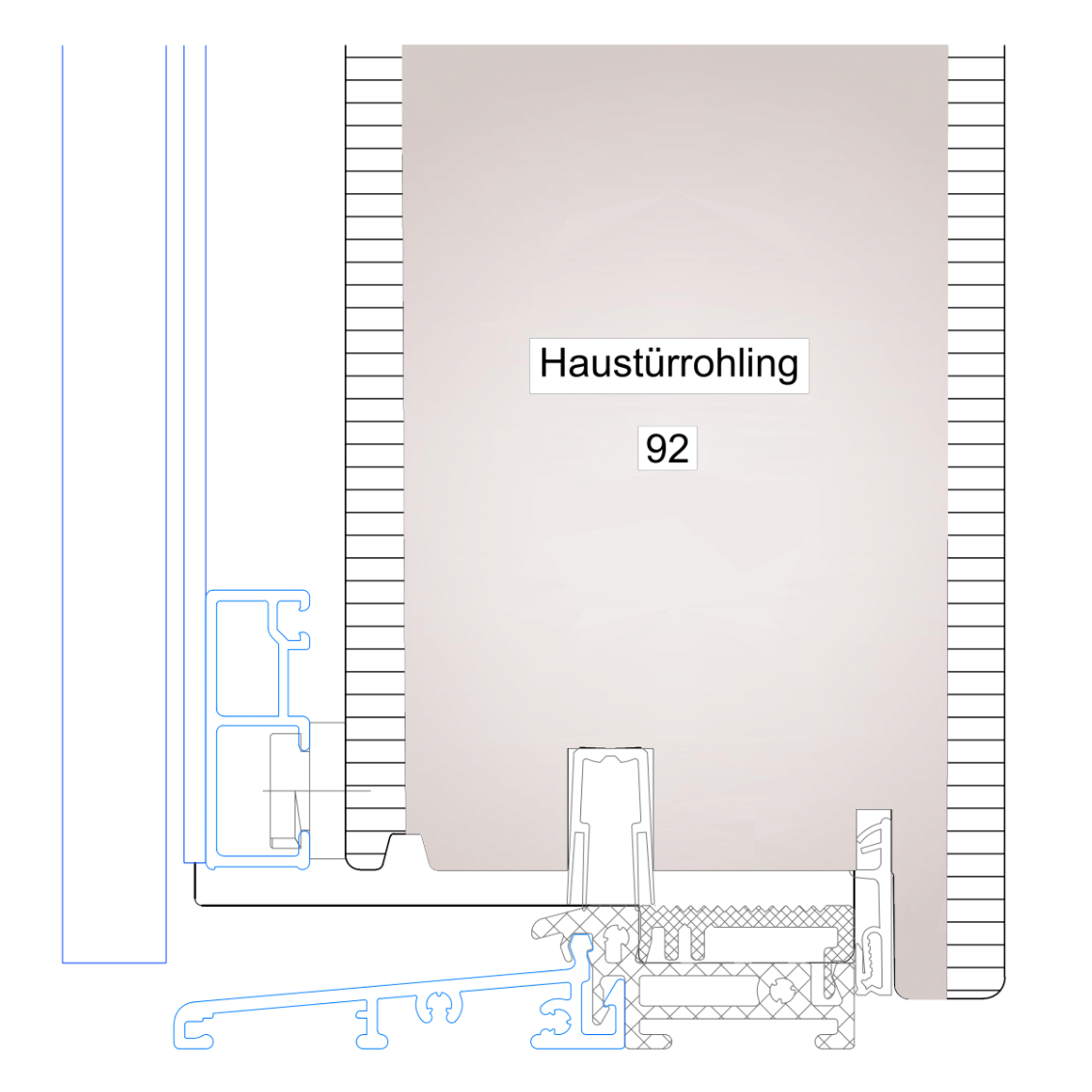

| Profilstärke - Stock | 92 mm |
| Profilstärke - Türblatt | 92 mm |
| Konstruktionsstärke | 127 mm - 132 mm (je Aluprofil Variante) |
| Türblatt-Konstruktion | Öko-Passiv |
| Bodeschwelle | (thermisch getrennt) Weser 95/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 0,9 W/m²K |
| Schallschutz | bis Rw 32 dB |
| Windlast | bis C4 |
| Schlagregendichtheit | bis 7A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | RC2, RC 2N |

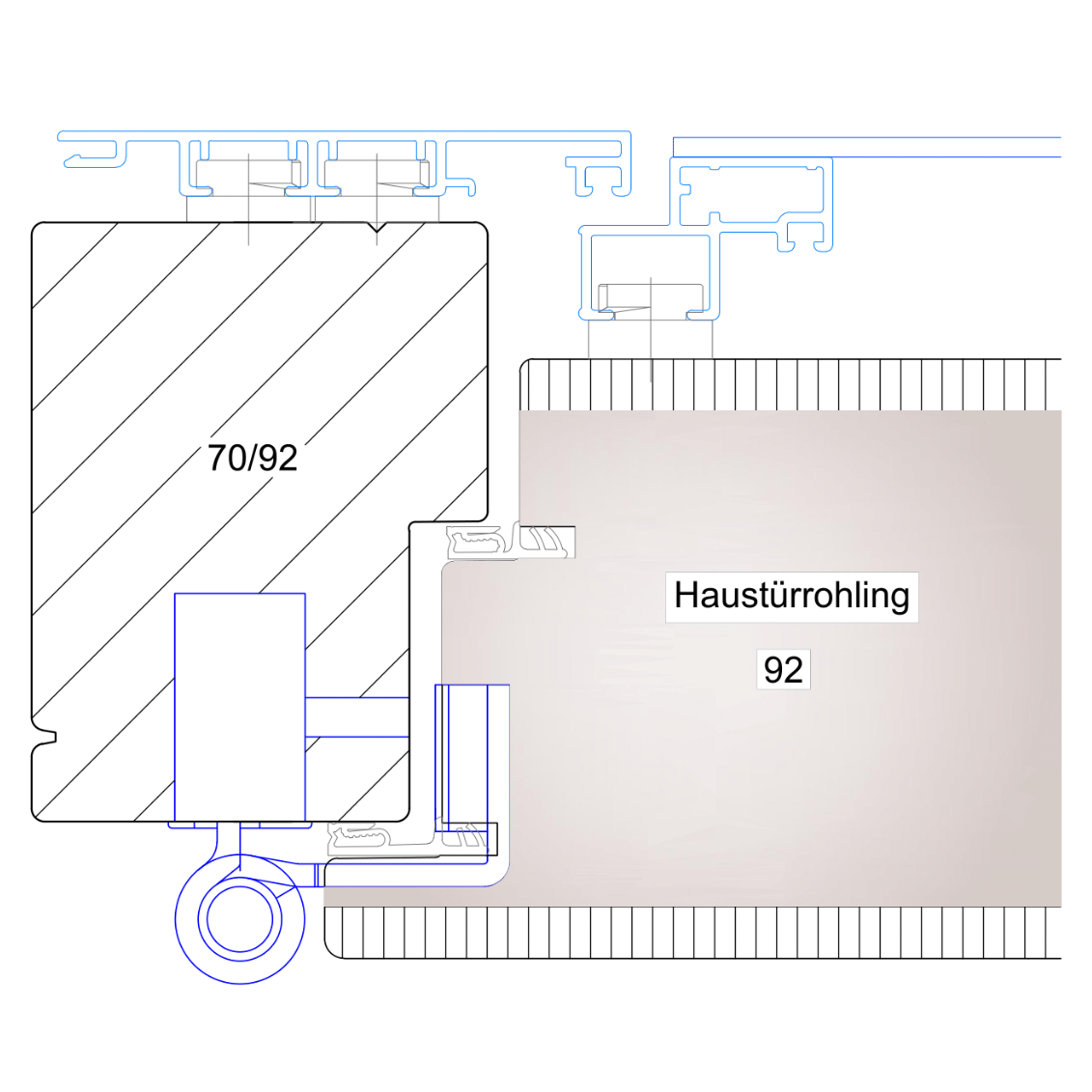

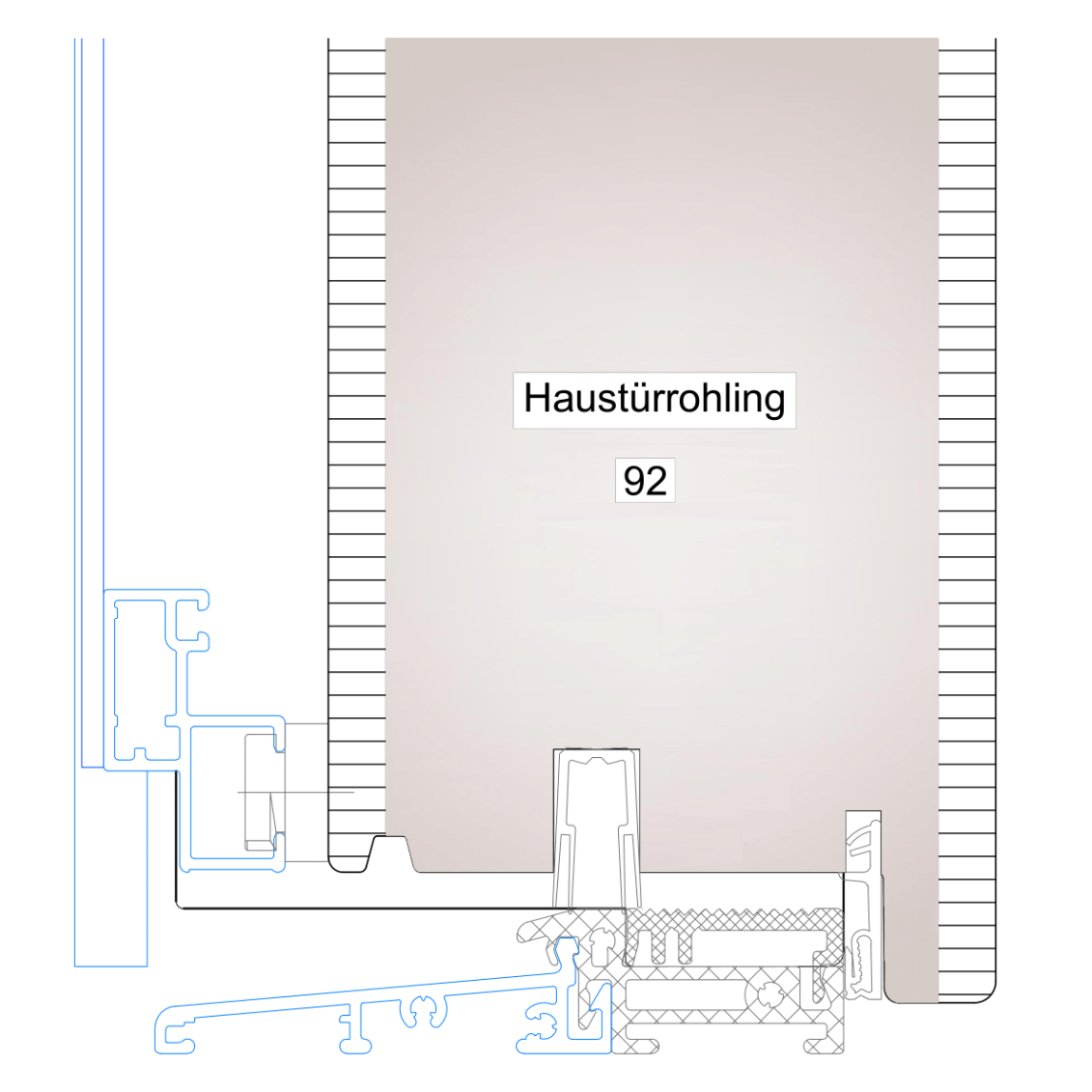

| Profilstärke - Stock | 92 mm |
| Profilstärke - Türblatt | 92 mm |
| Konstruktionsstärke | 127 mm - 132 mm (je Aluprofil Variante) |
| Türblatt-Konstruktion | Öko-Passiv |
| Bodeschwelle | (thermisch getrennt) Weser 95/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 0,8 W/m²K |
| Schallschutz | bis Rw 32 dB |
| Windlast | bis C4 |
| Schlagregendichtheit | bis 7A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | RC2, RC 2N |
Leistungswerte/Bestwerte beziehen sich auf dem Elemetwert-Haustür-Rohling " glatt" ohne LTA
nach Anlehnung des Herstellers durch die Firma Haustüren-Ring GmbH (PB ift-Rosenheim)
Höhere Schallschutzanforderungen auf Anfrage!
Grunddaten der Berechnung: Holzart/Weichholz; 1 Flg.- Tür einwärts; Maße B x H (BLR) 1230 x 2180 mm;
Werte sind abhängig von der Falzgeometrie, Dichtung, Bodenschwelle,Öffnungsrichtung,
Größe und Holzart.
Die angegebenen Werte sind Richtwerte und beziehen sich nicht auf Sonderkonstruktionen!
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Holz+
Modell:

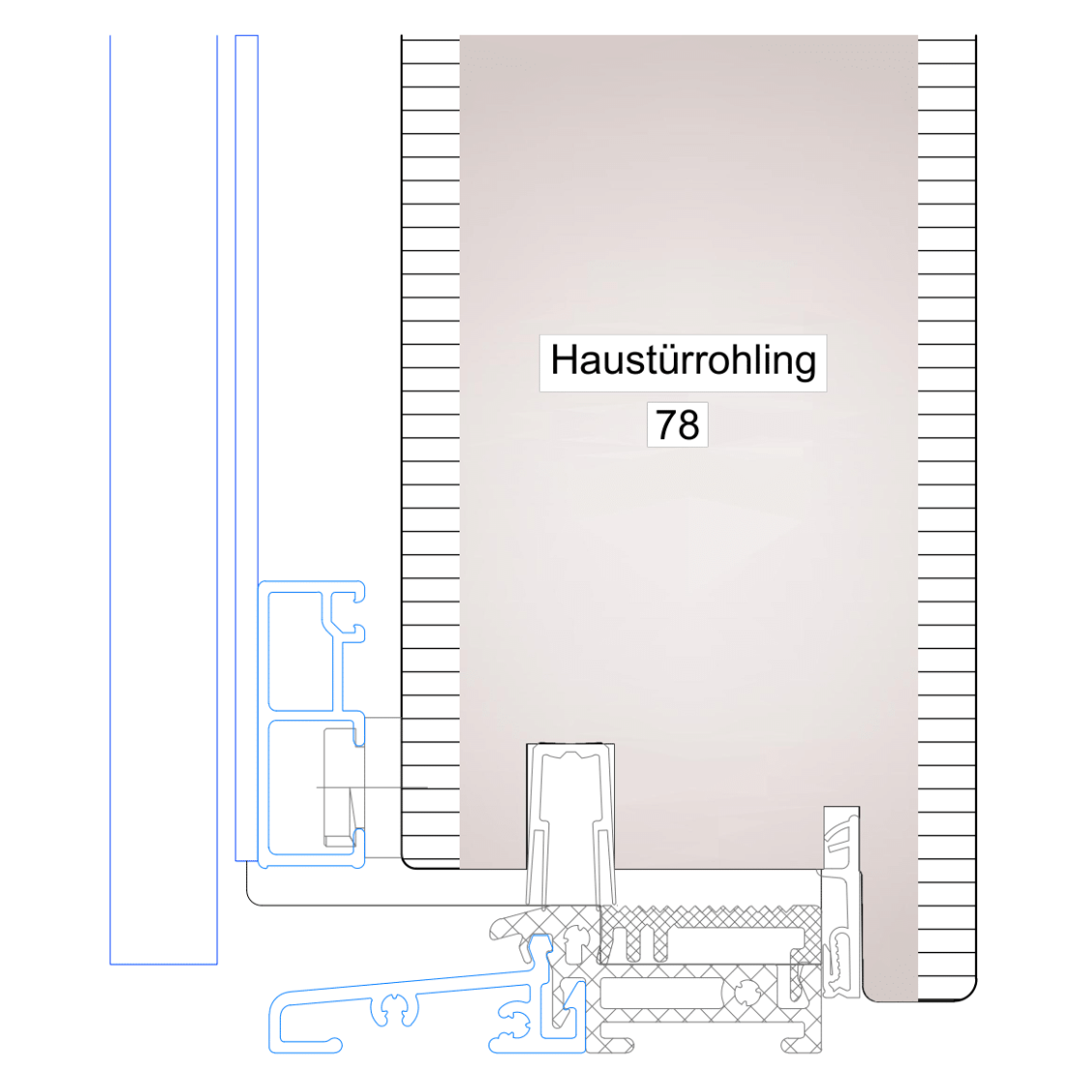

| | Profilstärke - Stock | 78 mm |
| | Profilstärke - Türblatt | 78 mm |
| Konstruktionsstärke | 113 mm - 118 mm (je Aluprofil Variante) |

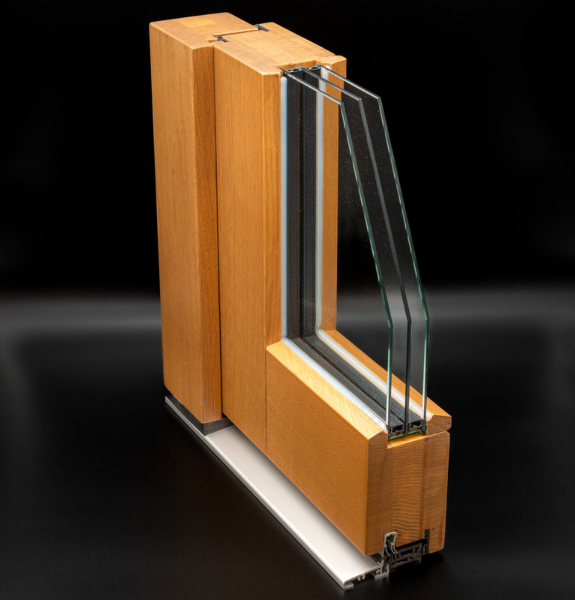

| | Türblatt-Konstruktion | HAMA - Rahmenbau mit Lichtausschnitt |
| Bodeschwelle | (thermisch getrennt) Weser 75/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 0,83 W/m²K |
| Schallschutz | bis Rw 35 dB |
| Windlast | bis C3 B3 |
| Schlagregendichtheit | bis 7A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | RC2, RC 2N |

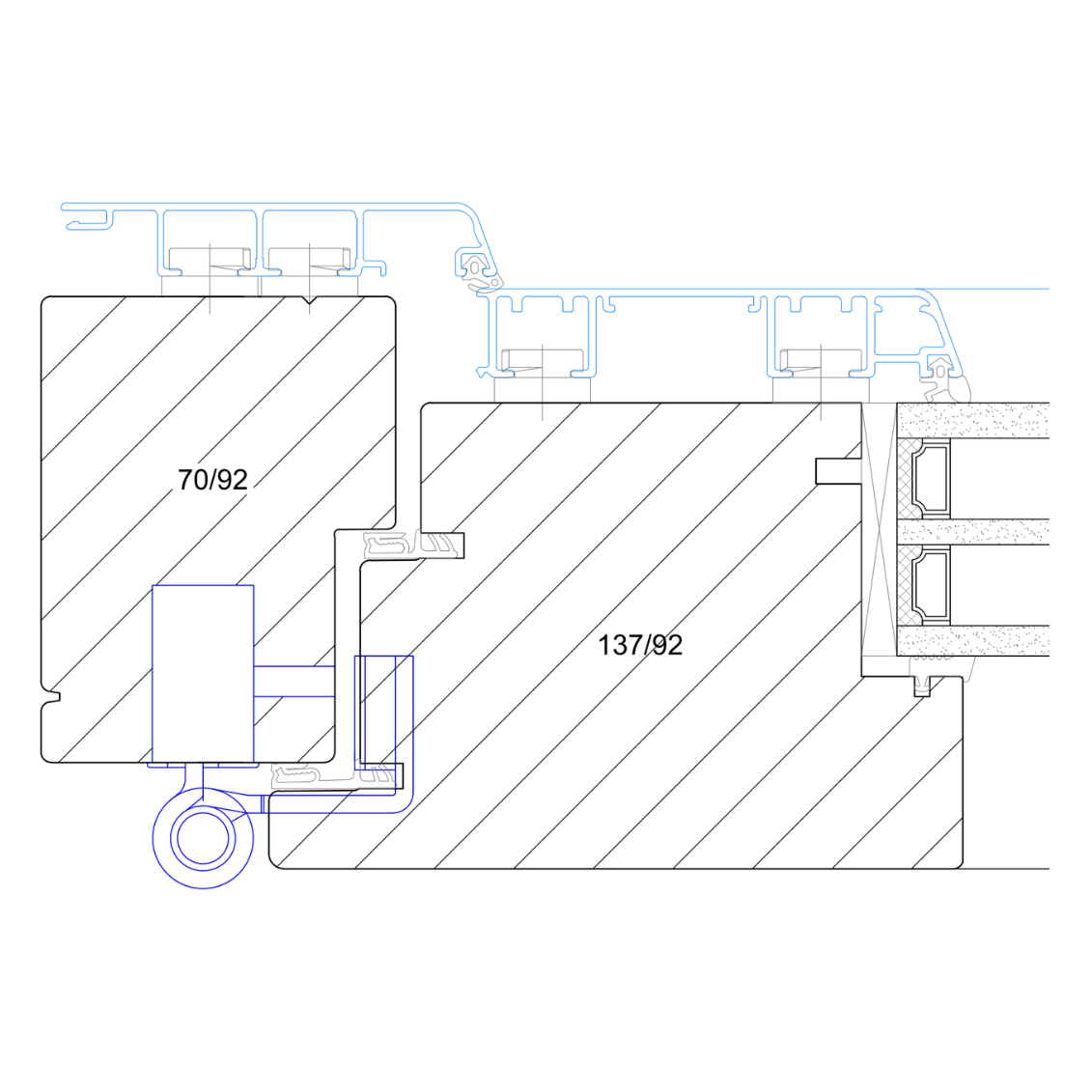

| | Profilstärke - Stock | 92 mm |
| | Profilstärke - Türblatt | 92 mm |
| Konstruktionsstärke | 127 mm - 132 mm (je Aluprofil Variante) |
| | Türblatt-Konstruktion | HAMA - Rahmenbau mit Lichtausschnitt |
| Bodeschwelle | (thermisch getrennt) Weser 95/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 0,79 W/m²K |
| Schallschutz | bis Rw 35 dB |
| Windlast | bis C3 B3 |
| Schlagregendichtheit | bis 7A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | RC2, RC 2N |
Leistungswerte/Bestwerte. Grunddaten der Berechnung: Holzart/Weichholz. 1 Flg.-Tür einwärts;Glas 3-fach Ug 0,5 Warme Kante; Maße B x H(BLR) 1230 x 2180 mm; Werte sind abhängig von der Falz-
geometrie, Bodenschwelle, Größe und Holzart. Die angegebenen Werte sind Richtwerte und beziehen sich nicht auf Sonderkonstruktionen!
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Holz+
Modell:
| | Profilstärke - Stock | 92 mm |
| | Profilstärke - Türblatt | 92 mm |
| Konstruktionsstärke | 107 mm - 111 mm (je Aluprofil Variante) |
| | Türblatt-Konstruktion | Öko-Passiv flächenbündig i+a |
| Bodeschwelle | (thermisch getrennt) Weser 65/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 0,9 W/m²K |
| Schallschutz | bis ∼ Rw 32 dB |
| Windlast | bis ∼ C4 |
| Schlagregendichtheit | bis ∼ 7A |
| Luftdurchlässigkeit | bis ∼ 4 |
| Einbruchschutz | RC2, RC 2N |
| | Profilstärke - Stock | 92 mm |
| | Profilstärke - Türblatt | 92 mm |
| Konstruktionsstärke | 107 mm - 111 mm (je Aluprofil Variante) |
| | Türblatt-Konstruktion | HAMA - Rahmenbau mit Lichtausschnitt flächenbündig i+a |
| Bodeschwelle | (thermisch getrennt) Weser 65/20 |
| Bodendichtung | Deventer-S Bodendichtung |
| Wärmeschutz | Ud bis ∼ 0,83 W/m²K |
| Schallschutz | bis ∼ Rw 32 dB |
| Windlast | bis ∼ C3 B3 |
| Schlagregendichtheit | bis ∼ 7A |
| Luftdurchlässigkeit | bis ∼ 4 |
| Einbruchschutz | RC2, RC 2N |
Leistungswerte/Bestwerte beziehen sich auf dem Elemetwert-Haustür-Rohling "glatt" ohne LTA
nach Anlehnung des Herstellers durch die Firma Haustüren-Ring GmbH (PB ift-Rosenheim).
Höhere Schallschutzanforderungen auf Anfrage!
Grunddaten der Berechnung: Holzart/Weichholz; 1 Flg.-überfälzte Tür einwärts;
Maße B x H (BLR) 1230 x 2180 mm;
Werte sind abhängig von der Falzgeometrie, Dichtung, Bodenschwelle, Öffnungsrichtung,
Größe und Holzart.
Die angegebenen Werte sind Richtwerte und beziehen sich nicht auf Sonderkonstruktionen!
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Holz+
Modell:

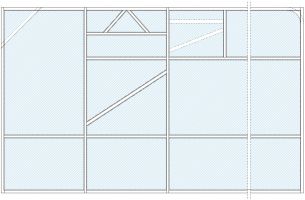

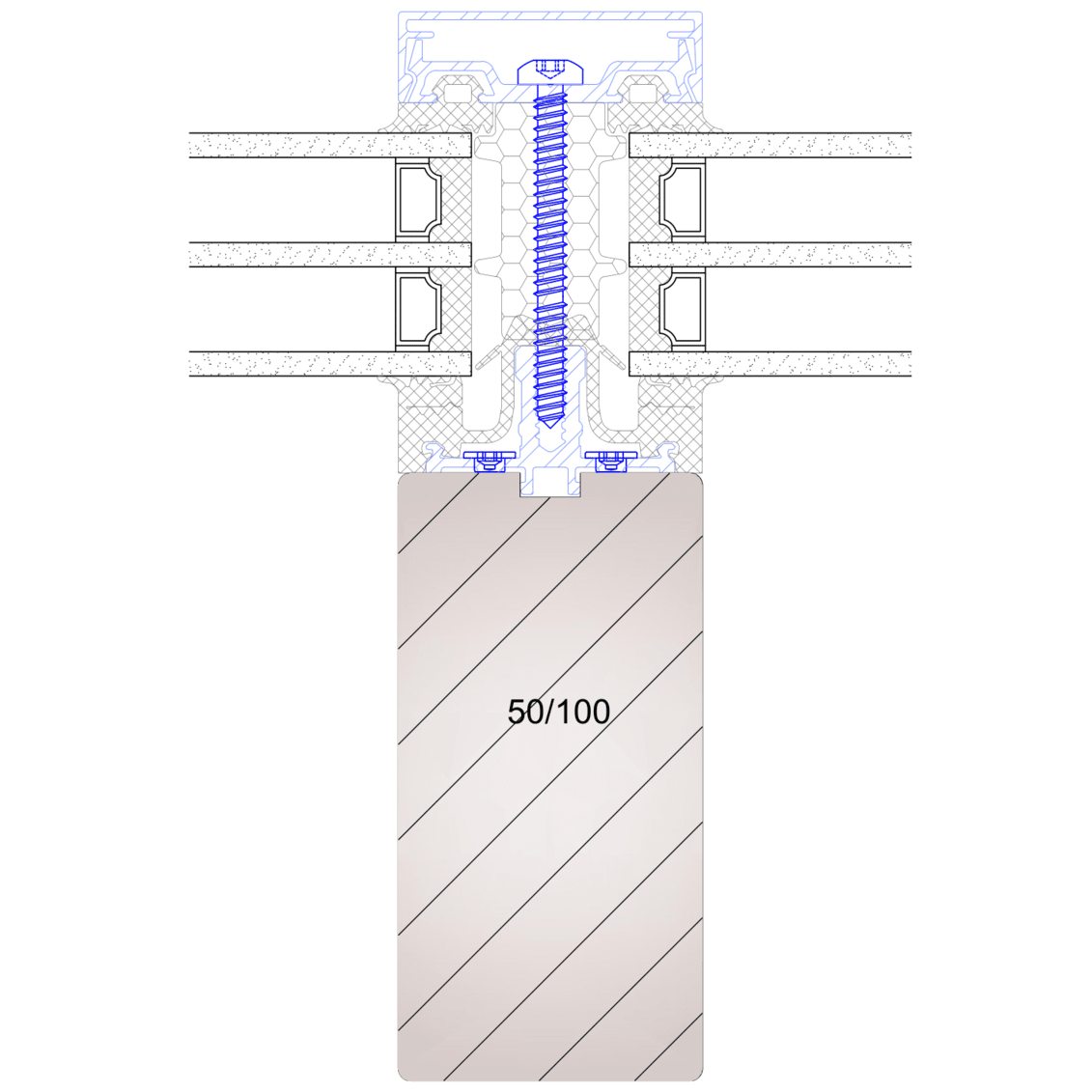

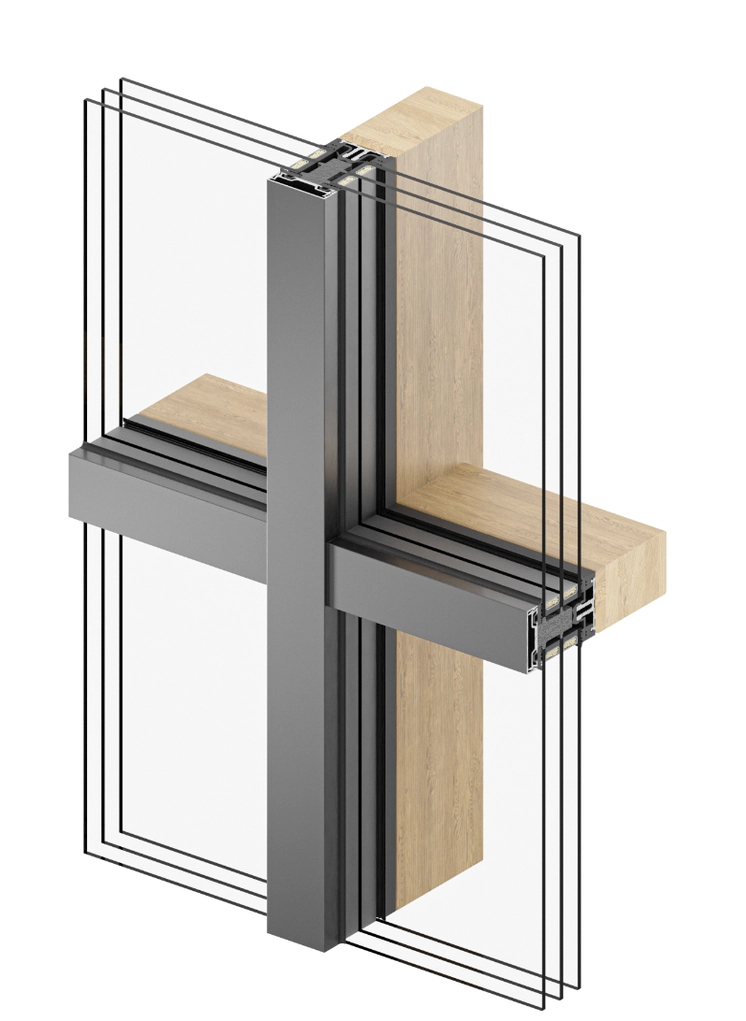

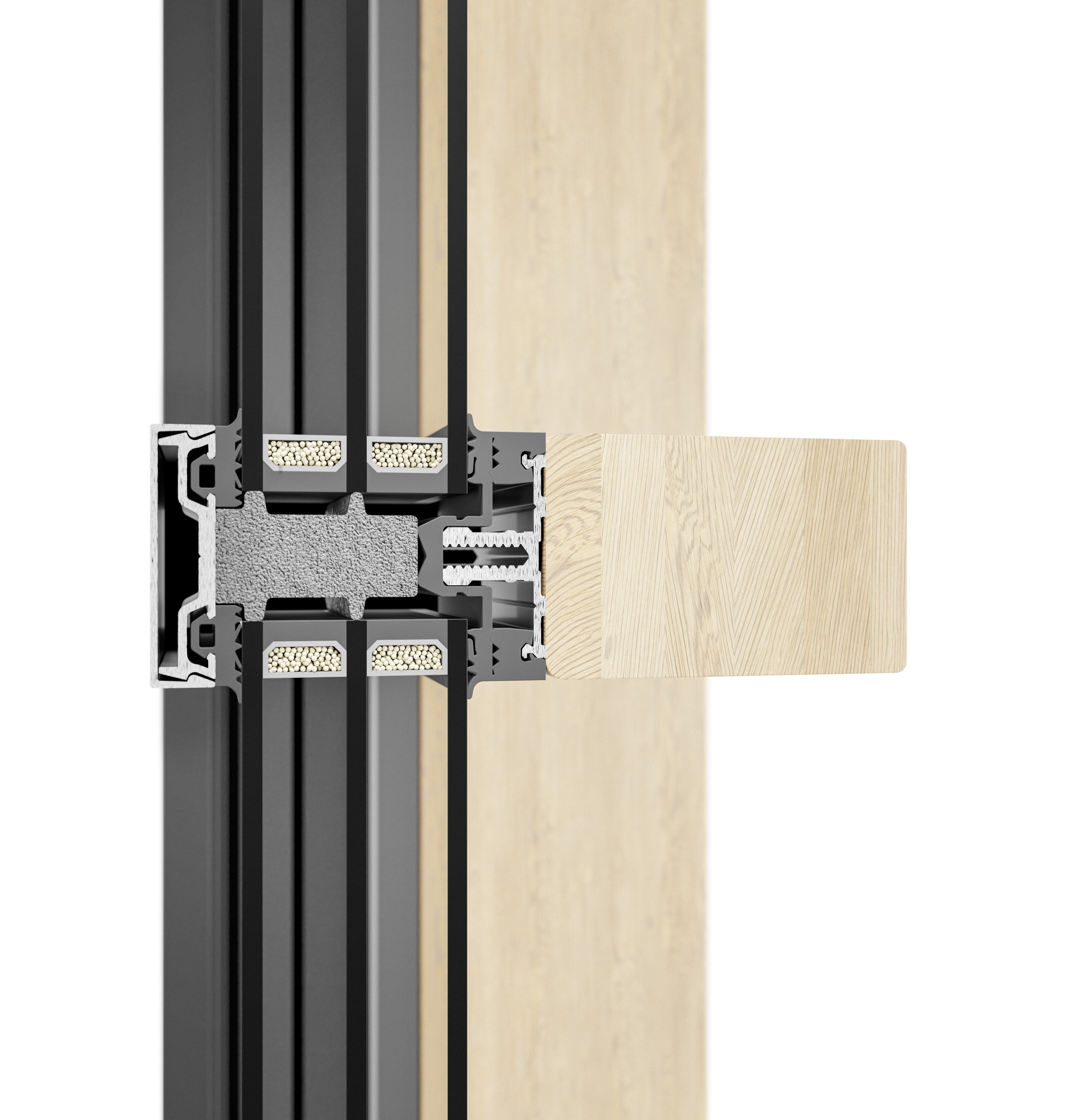

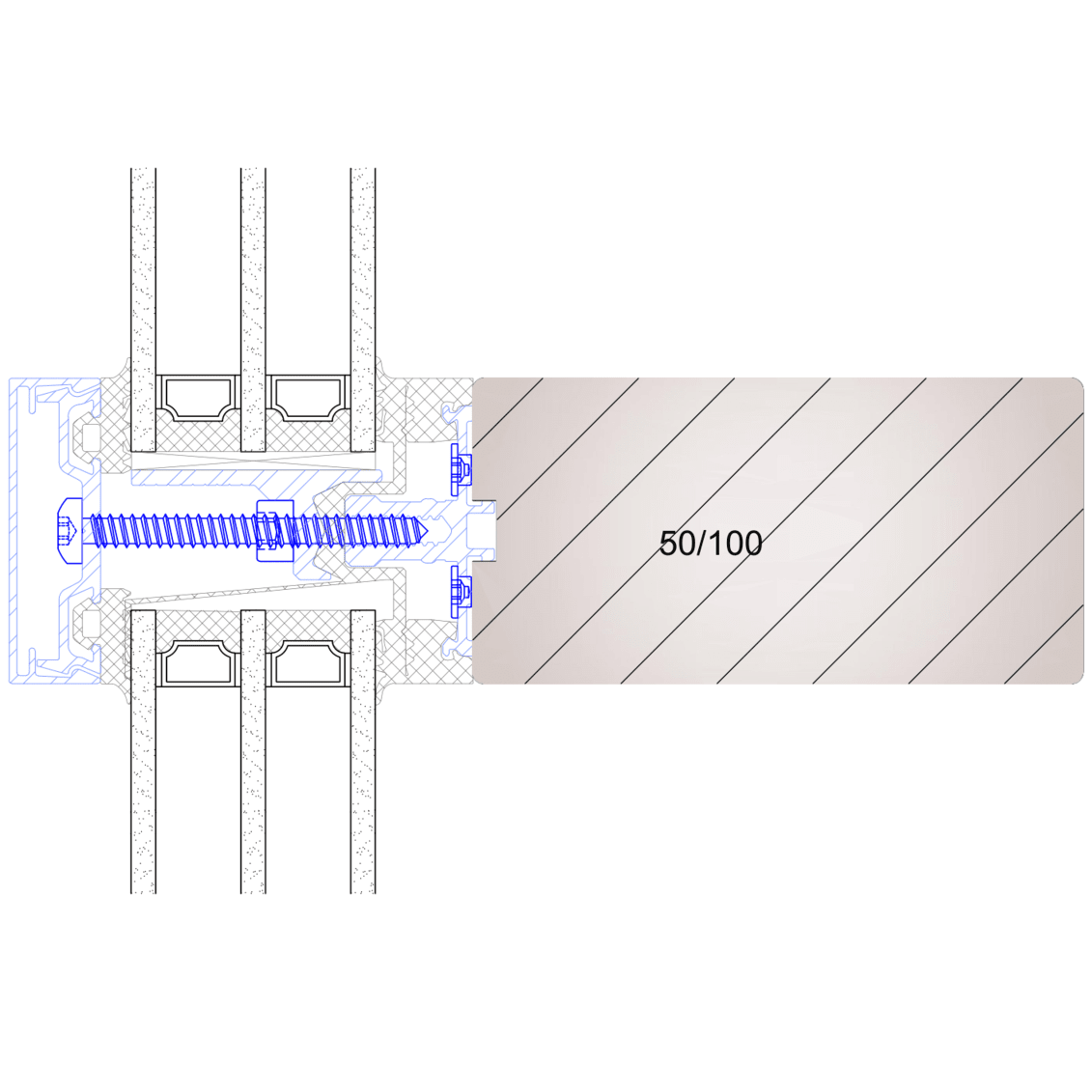

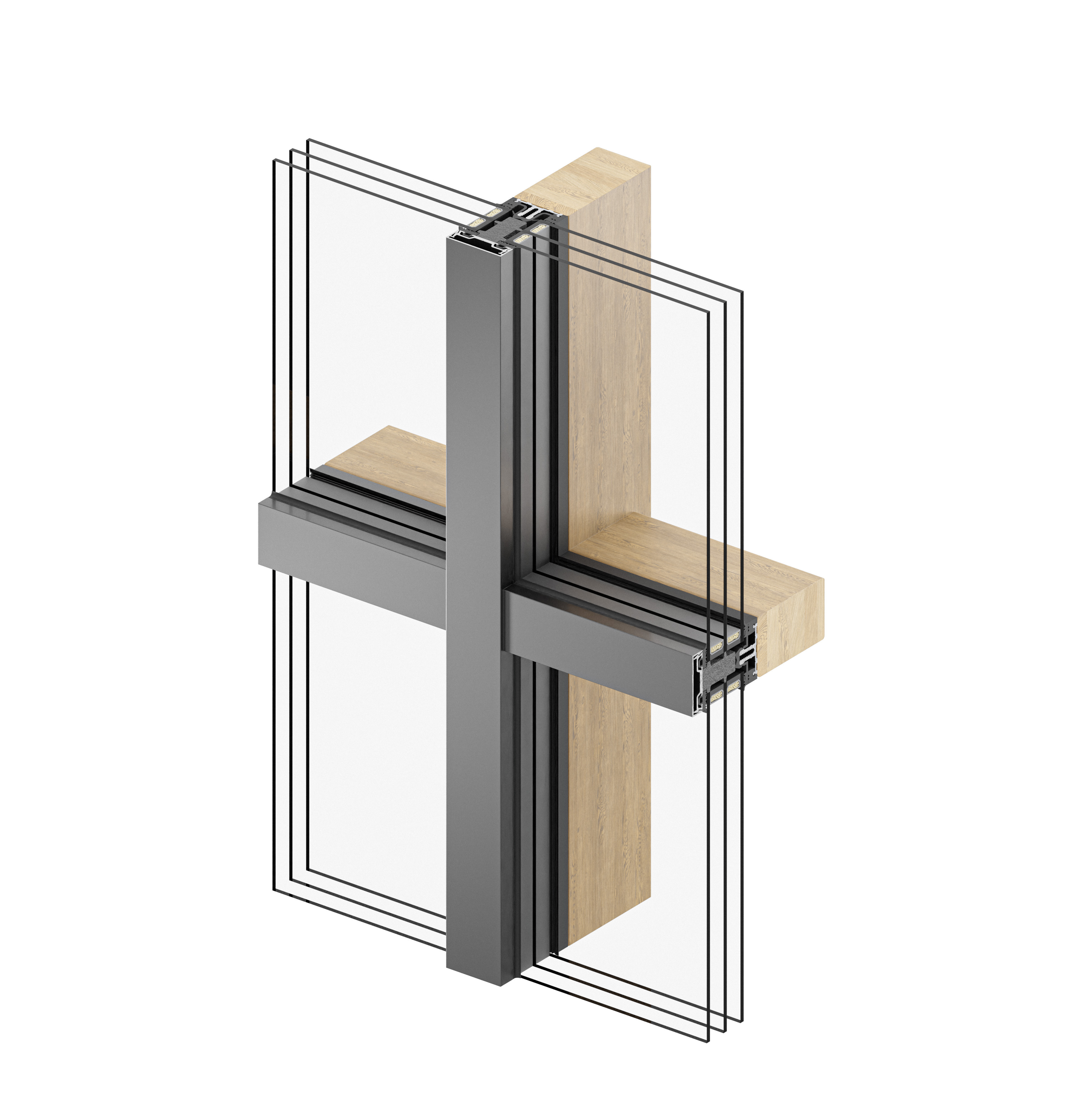

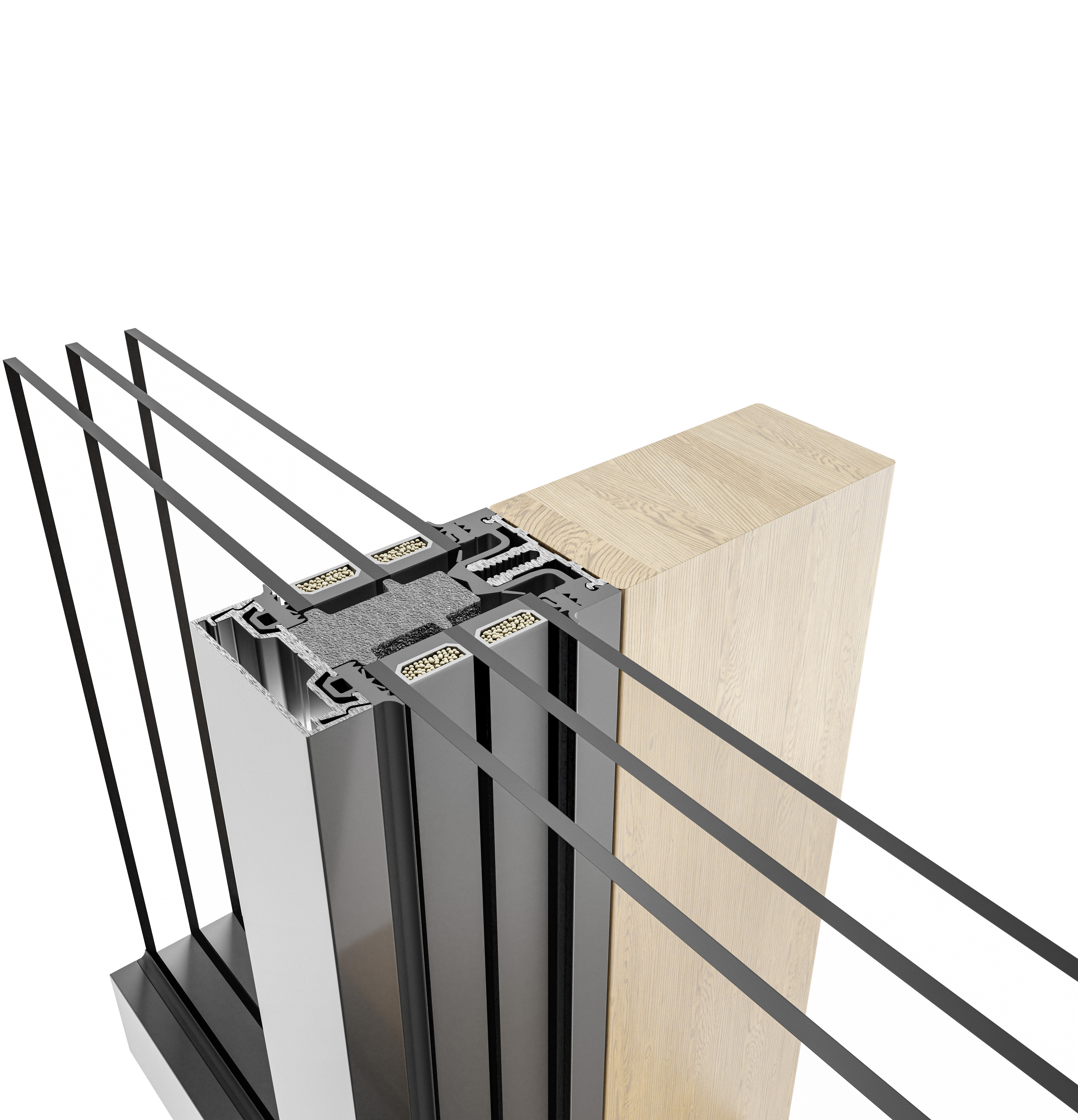

 | Systemschnitt | Fassade Therm H-I |
| Profilstärke | 50/56/76 mm (variabel) |
| Bautiefe | ab 50 mm (Bautiefe = Ermittlung nach statischen Erfordernissen) |
| Wärmeschutz | Um,t bis ∼ 0,8 W/m²K |
| Luftschalldämmung | Rw 36 dB - 46 dB |
| Windlast | Zulässige Last 2,5 KN/m² - erhöhte Last 3,75 KN/m² |
| Schlagregendichtheit | RE 2.100 |
| Luftdurchlässigkeit | AE (>600) |
| Einbruchschutz | RC2, RC3 |
 | Stoßfestigkeit | Innen I5 - Außen E5 |
 | Brandschutz/Feuerwiderstand | F30 (EI30) |
| Optional | Deckleisten für Fassaden in Alu oder Holz verschiedene Formen auf Anfrage | |
| Systemschnitt optional | Fassade Therm H-V |
Leistungswerte/ Bestwerte sind Angaben vom Systemhersteller RAICO. Diese Leistungswerte sind abhängig
von den Feldgrößen der Fassadenelemente sowie Anschlüsse zum Bauwerk bzw der Systemvarinaten,
Glasstärken , Wärmeschutzanforderung.
Die angegebenen Werte sind Richtwerte und dienen als Orientierung!
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Holz
Modell:
Klassifizierung:
EI1-260 - C2 - Sa S200 - Zertifikat 0757-CPR-277-7015768-3-1
 | Profilgruppe | HAMA BR-EI30 |
| Profilstärke | 92 mm |
| Konstruktionsstärke | 113 mm |
 | Ausführung | feuerhemmend mit öffenbarem Drehflügel |
| Wärmeschutz | Uw <= 1,3 W/m²K |
| Schallschutz | -------- |
| Windlast | bis C5 |
| Schlagregendichtheit | bis 5A |
| Luftdurchlässigkeit | bis 4 |
| Profilgruppe | HAMA BR-EI30 |
| Profilstärke | 92 mm |
| Konstruktionsstärke | 131 mm |
| Ausführung | feuerhemmend mit öffenbarem Drehflügel |
| Wärmeschutz | Uw <= 1,3 W/m²K |
| Schallschutz | -------- |
| Windlast | bis C5 |
| Schlagregendichtheit | bis 5A |
| Luftdurchlässigkeit | bis 4 |
| Profilgruppe | HAMA BR-EI60 |
| Profilstärke | 110 mm |
| Konstruktionsstärke | 131 mm |
| Ausführung | hochfeuerhemmend mit öffenbarem Drehflügel |
| Wärmeschutz | Uw <= 1,3 W/m²K |
| Schallschutz | -------- |
| Windlast | bis C5 |
| Schlagregendichtheit | bis 5A |
| Luftdurchlässigkeit | bis 4 |
| Profilgruppe | HAMA BR-EI60 |
| Profilstärke | 110 mm |
| Konstruktionsstärke | 150 mm |
| Ausführung | hochfeuerhemmend mit öffenbarem Drehflügel |
| Wärmeschutz | Uw <= 1,3 W/m²K |
| Schallschutz | -------- |
| Windlast | bis C5 |
| Schlagregendichtheit | bis 5A |
| Luftdurchlässigkeit | bis 4 |
| Profilgruppe | HAMA BR-EI90 |
| Profilstärke | 110 mm |
| Konstruktionsstärke | 131 mm |
| Ausführung | feuerbeständig mit öffenbarem Drehflügel |
| Wärmeschutz | Uw <= 1,3 W/m²K |
| Schallschutz | -------- |
| Windlast | bis C5 |
| Schlagregendichtheit | bis 5A |
| Luftdurchlässigkeit | bis 4 |
| Profilgruppe | HAMA BR-EI90 |
| Profilstärke | 110 mm |
| Konstruktionsstärke | 150 mm |
| Ausführung | feuerbeständig mit öffenbarem Drehflügel |
| Wärmeschutz | Uw <= 1,3 W/m²K |
| Schallschutz | -------- |
| Windlast | bis C5 |
| Schlagregendichtheit | bis 5A |
| Luftdurchlässigkeit | bis 4 |
HAMA Brandschutzelemente - Klassifizierung zu Feuerwiderstand, Rauchdichtheit und selbstschließende
Eigenschaft nach EN 13501-2:2007+A1:2009 / EN 13501-2:2016
Bauarten:

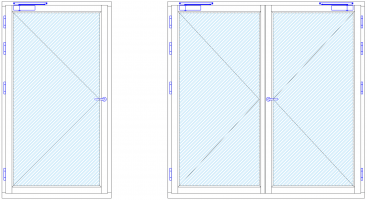

> einflügelige Fenster/Fenstertür bis 1450 x 2610 mm
> zweiflügelige Fenster/Fenstertür bis 2610 x 2610 mm
> zweiflügelige Fenster/Fenstertür mit Stulp
> optional mit aufgeklepten Sprossen
> optional mit Zusatzprofile/Profilierung für Denkmalschutzfenster auf Anfrage
Die angegebenen Werte beziehen sich nicht auf Sonderkonstruktionen und variieren je nach Profilsystem/Bauart/Glas/Holzart.
Berechnungsgrundlage erfolgt nach Normfenster DIN EN ISO10077-1; 1Flg. Breite x Höhe 1230 x 1480 mm in Holzart Fichte Brandschutzverglasung gilt nach EnEV Anlage 3 Nr.2 als Sonderverglasung (02/2021) Höchstwert 1,6 W(m2K)
Diese Richtwerte dienen als Orientierung und werden in Anlehnung an die Standard Fensterkonstruktionen herangezogen!
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Holz
Modell:
Klassifizierung:
EI1-230 - C5 - Sa S200 - Zertifikat 0757-CPR-277-7015768-1-1

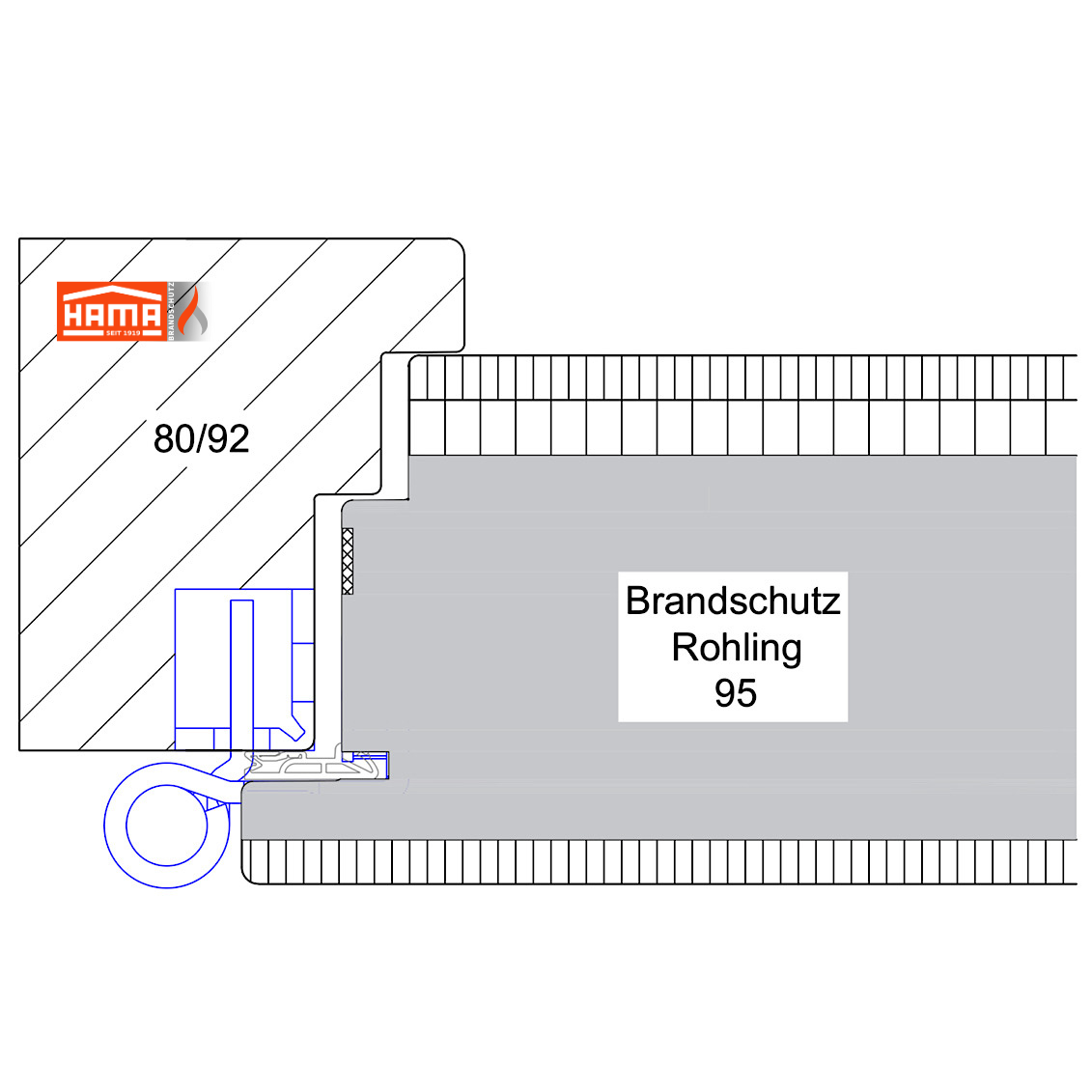

| Feuerwiderstand | EI30 |
| Profilgruppe | HAMA BR-IV92 Außentür |
| Profilstärke - Stock | 92 mm |
| Profilstärke - Türblatt | 95 mm |
| Konstruktionsstärke | 116 mm |

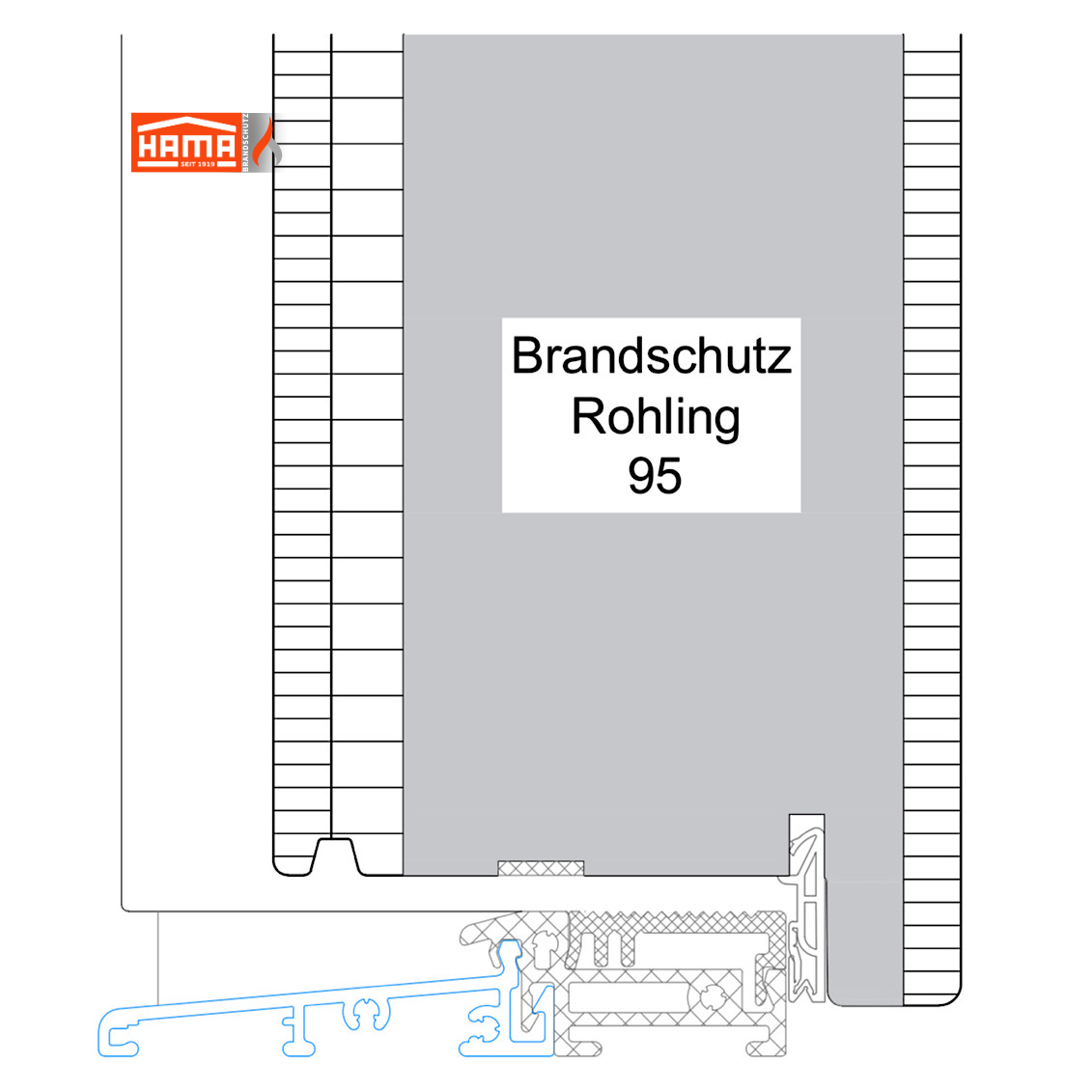

 | Türblatt-Konstruktion | Brandschutzrohling |
 | Ausführung | feuerhemmend mit öffenbarem Drehflügel |
| Bodenschwelle | (thermisch getrennt) Weser 75/20 |
| Wärmeschutz | Ud ∼ 0,98 W/m²K |
| Luftschalldämmung | bis Rw 32 dB (Luftschalldämmung bis Rw 43 dB auf Anfrage) |
| Windlast | bis C4 |
| Schlagregendichtheit | bis 9A |
| Luftdurchlässigkeit | bis 4 |
| Einbruchschutz | RC 2 |
 | Prüfverfahren | Prüfklima c, d, e |
 | Klimaklasse | 3 |
 | Toleranzklasse | 4 |
 | Fähigkeit zur Freigabe | optional Fluchttüre nach Zertifikat 0757-CPR-181CE-7015768-1-1 |
HAMA Brandschutzelemente - Klassifizierung zu Feuerwiderstand, Rauchdichtheit und selbstschließende
Eigenschaft nach EN 13501-2:2007+A1:2009 / EN 13501-2:2016
Bauarten:
> einflügelige BR-Außentür Flügelaußenmaß bis 1230 x 2280 mm
> einflügelige BR-Außentür Flügelaußenmaß bis 1130 x 2480 mm
> einflügelige BR-Außentür mit Seitenteil/Oberlichte verglast Elementgröße bis 3570 x 3785 mm
> BR-Außentürblatt mit Lichtausschnitt
> Fluchttüren mit Notausgangsverschluss oder Panikverschluss
Leistungswerte beziehen sich auf dem Elementwert-Haustür-Rohling "Brandschutz"
nach Anlehnung des Herstellers durch die Firma Haustüren-Ring GmbH (PB ift-Rosenheim).
Höhere Schallschutzanforderungen/ Bauarten auf Anfrage!
Die angegebenen Werte sind Richtwerte!
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Holz
Modell:

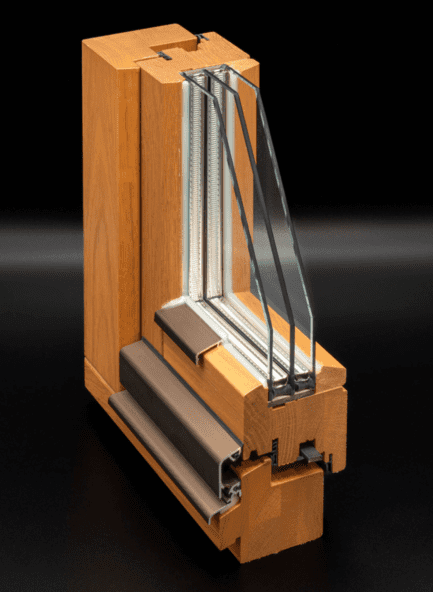

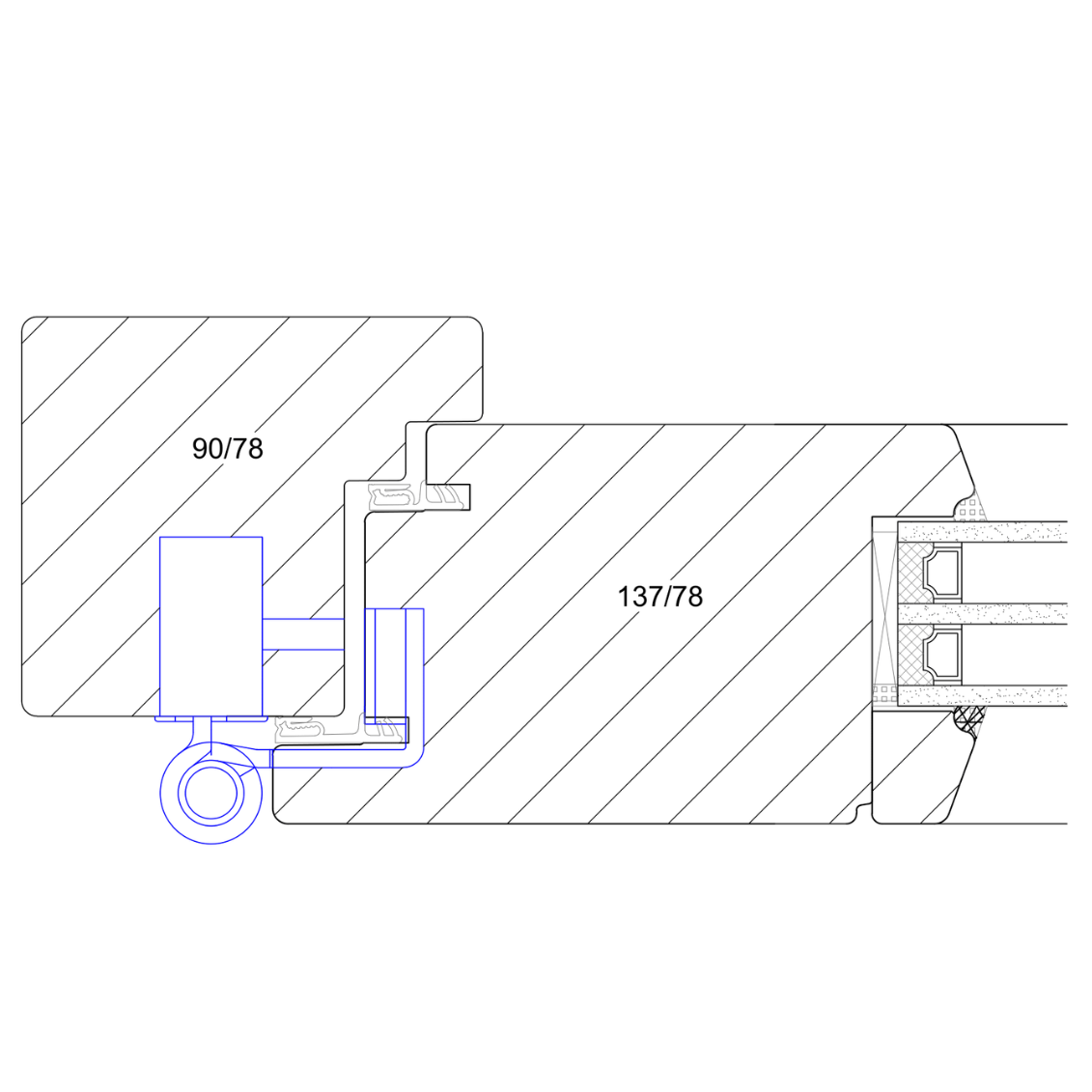

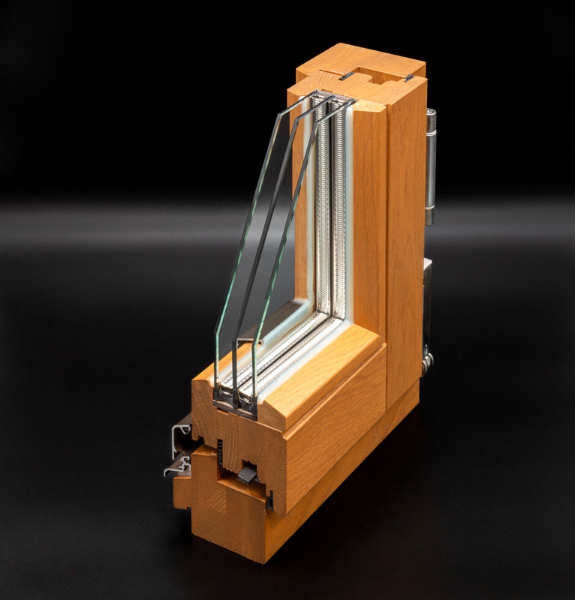

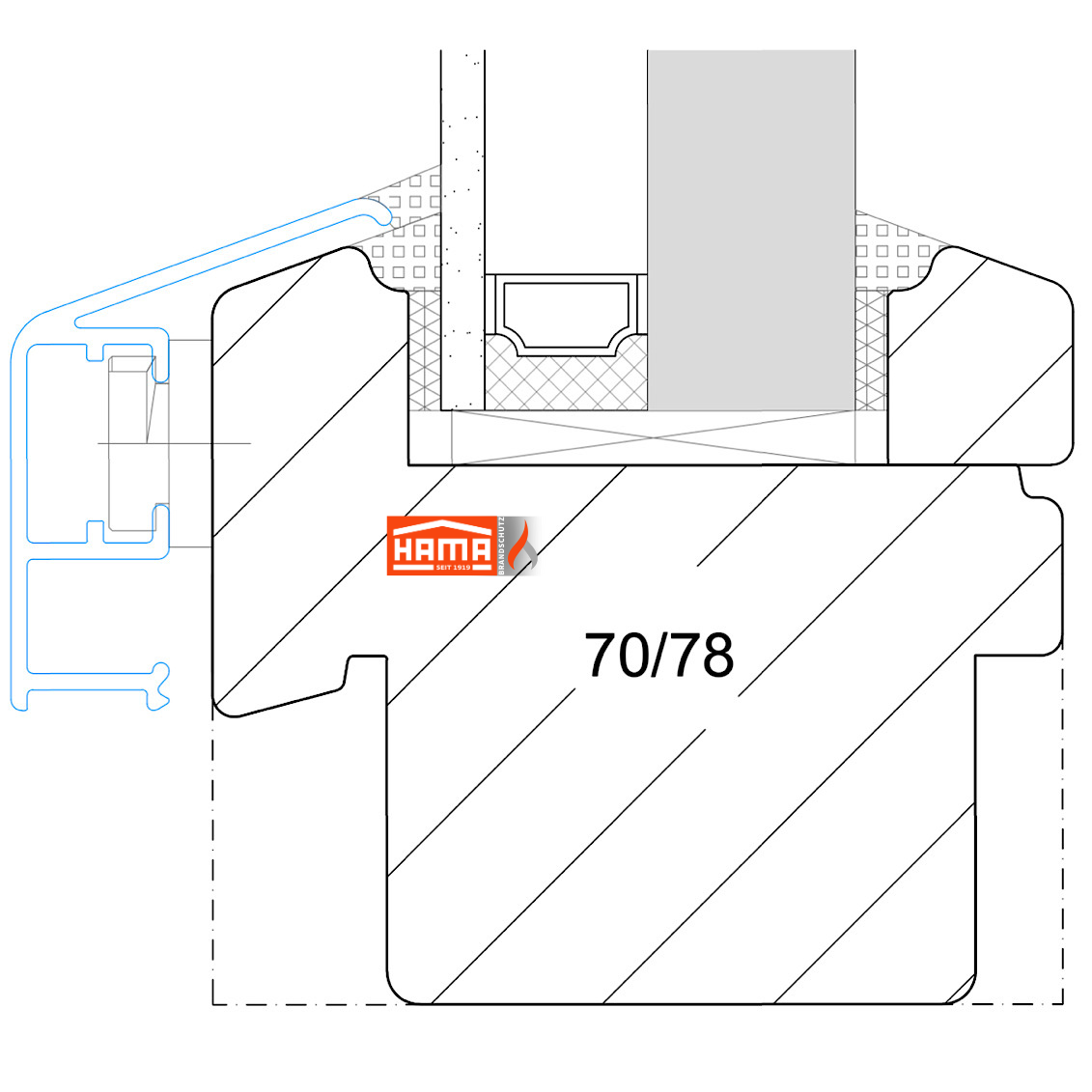

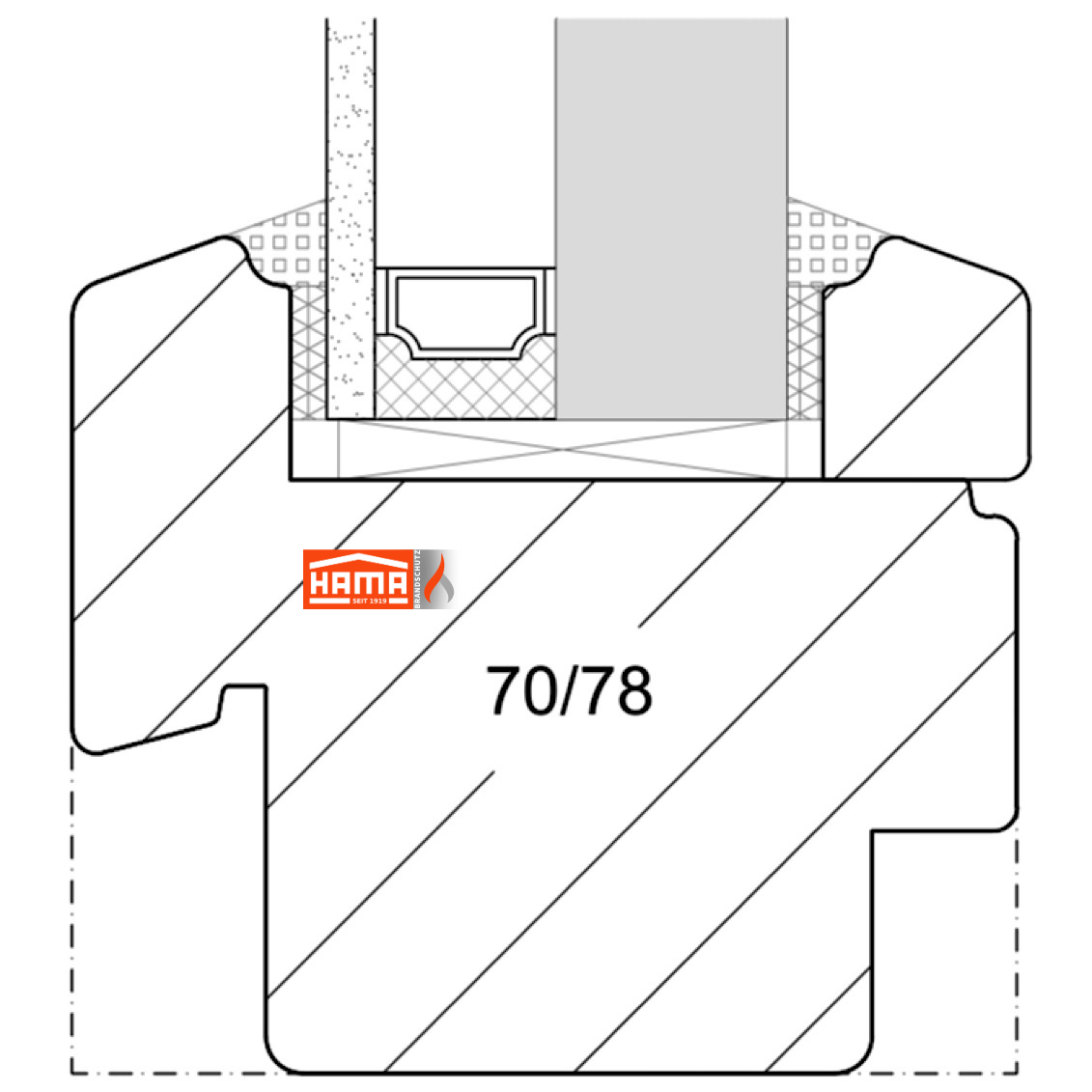

| Profilgruppe | HAMA BR-IV78 |
| Profilstärke | 78 mm |
| Konstruktionsstärke | 78 mm |
| Zulassung | Z-19.14-1234 |

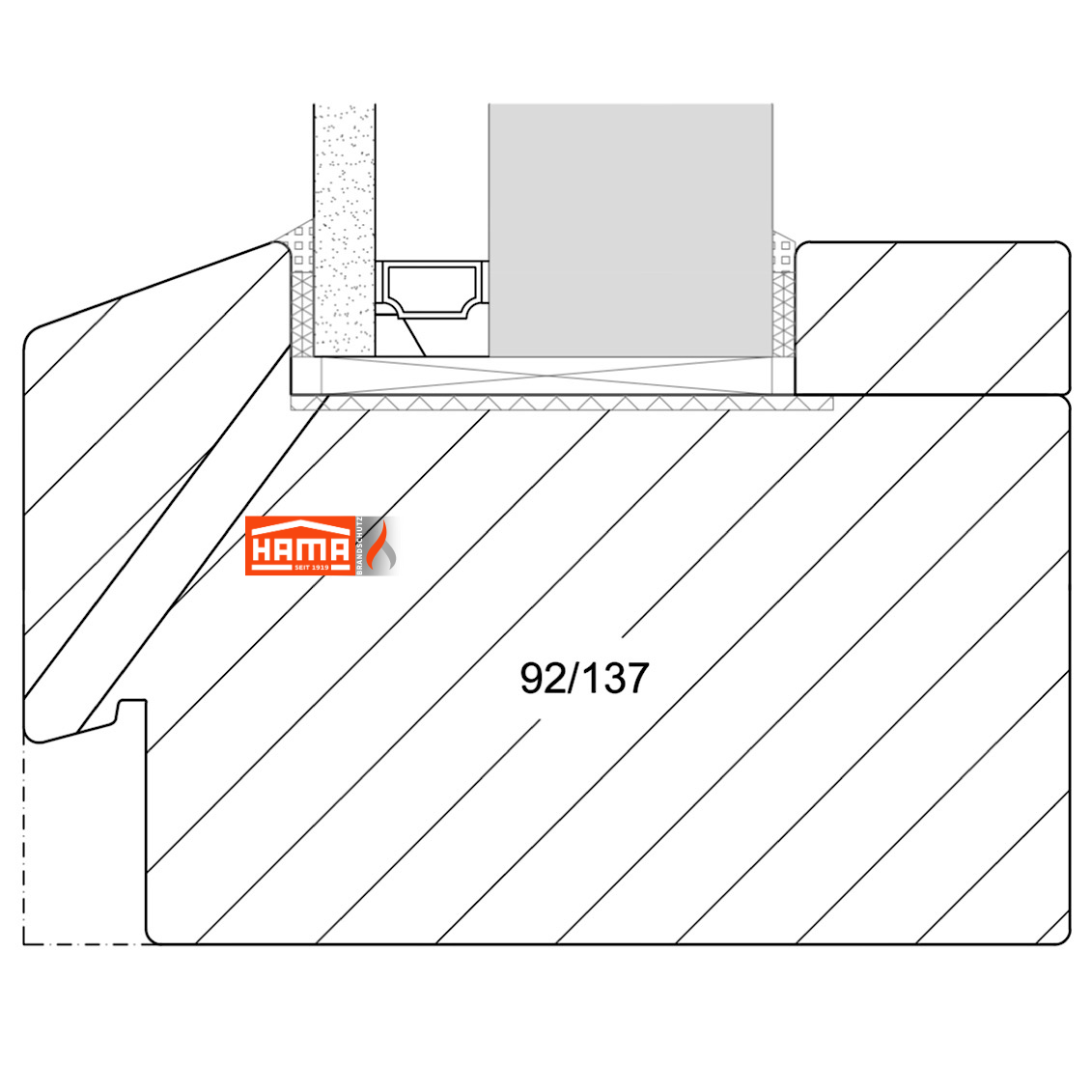

 | Ausführung | Festverglasung |
 | Anwendung | Außen - 2 Fachglas ISO/Brandschutzglas |

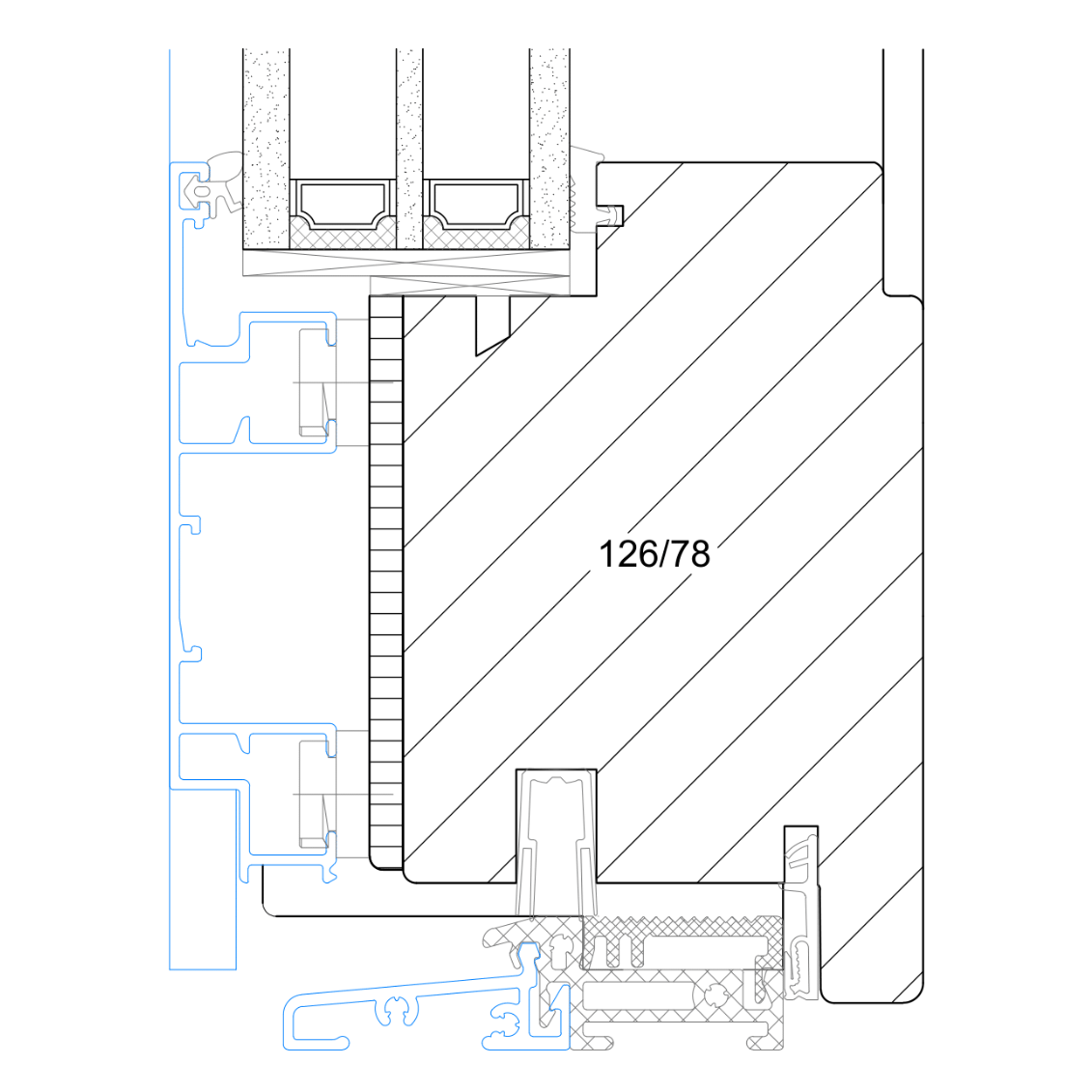

| Profilgruppe | HAMA BR-HA78 |
| Profilstärke | 78 mm |
| Konstruktionsstärke | 96 mm |
| Zulassung | Z-19.14-1234 |
| Ausführung | Festverglasung |
| Anwendung | Außen - 2 Fachglas ISO/Brandschutzglas |
| Profilgruppe | HAMA BR-IV92 |
| Profilstärke | 92 mm |
| Konstruktionsstärke | 92 mm |
| Zulassung | Z-19.14-1234 |
| Ausführung | Festverglasung |
| Anwendung | Außen - 3 Fachglas ISO/Brandschutzglas |

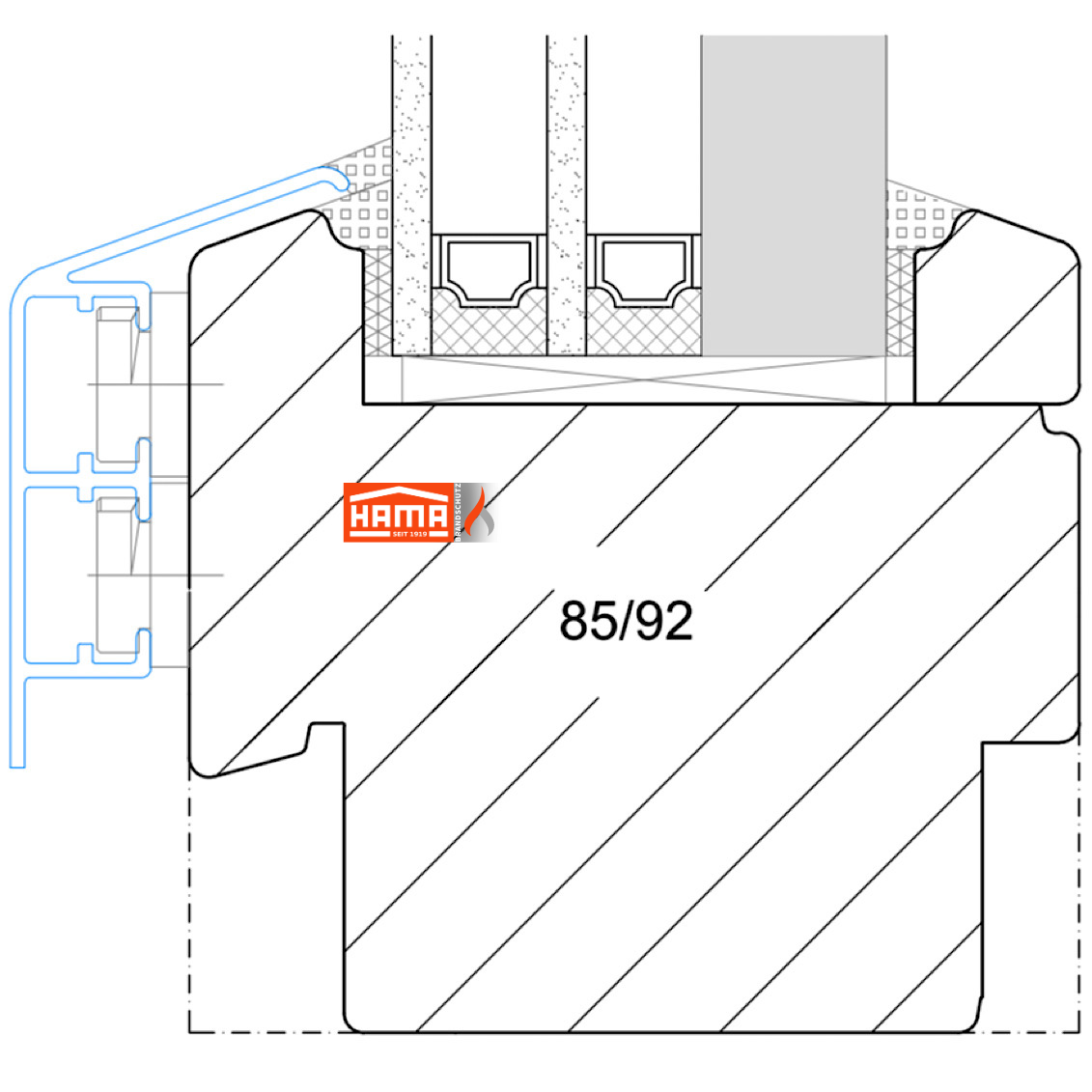

| Profilgruppe | HAMA BR-HA92 |
| Profilstärke | 92 mm |
| Konstruktionsstärke | 110 mm |
| Zulassung | Z-19.14-1234 |
| Ausführung | Festverglasung |
| Anwendung | Außen - 3 Fachglas ISO/Brandschutzglas |
| Profilgruppe | HAMA BR-IV92 |
| Profilstärke | 92 mm |
| Konstruktionsstärke | 92 mm |
| Zulassung | Z-19.14-2590 |
| Ausführung | Festverglasung |
| Anwendung | Außen - 2 Fachglas ISO/Brandschutzglas |
| Profilgruppe | HAMA BR-HA92 |
| Profilstärke | 92 mm |
| Konstruktionsstärke | 110 mm |
| Zulassung | Z-19.14-2590 |
| Ausführung | Festverglasung |
| Anwendung | Außen - 2 Fachglas ISO/Brandschutzglas |
| Profilgruppe | HAMA BR-IV137 |
| Profilstärke | 137 mm |
| Konstruktionsstärke | 137 mm |
| Zulassung | Z-19.14-2173 |
| Ausführung | Festverglasung |
| Anwendung | Außen - 2 Fachglas ISO/Brandschutzglas |
| Profilgruppe | HAMA BR-HA137 |
| Profilstärke | 137 mm |
| Konstruktionsstärke | 154 mm |
| Zulassung | Z-19.14-2173 |
| Ausführung | Festverglasung |
| Anwendung | Außen - 2 Fachglas ISO/Brandschutzglas |
HAMA Brandschutzelemente - Festverglasung nach Allgemeine Bauartengenehmigung (DIBt)
Systemgeber SCHOTT Technical Glass Solutions GmbH.
Bauarten:
> Elementgröße Länge unbegrenzt, Höhe bis <= 5000 mm
> Maximale Scheibengröße (Iso 2-fach) Hochformat 1474 x 2974 mm
> Maximale Scheibengröße (Iso 2-fach) Querformat 2674 x 2024 mm
Weitere Konstruktionen und Glasaufbauten auf Anfrage!
Scheibengrößen können je nach Anforderungen variieren.
Angaben sind Richtwerte!
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Innentüren
Modell:
eingangstüren
 | Konstruktionsstärke | bis 70 mm |
| Wärmeschutz | bis U = 1,3 W/m²K |
| Schallschutz | bis 47 dB (Rw,P) = SSK4 |
| | Brandschutz | bis T30/RS - T90/RS |
| Windlast | bis Klimaklasse III |
| Einbruchschutz | bis RC3 |
Weitere Modellvarianten, Ausführungsarten auf Anfrage.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Innentüren
Modell:
| Konstruktion | Wabe, Röhrenspann, Vollspann |
 | Feuchteschutz | Feucht-, Nassraum |
 | Oberflächen | lackiert, Furnier, CPL, HPL, Struktur |
| Sonstiges | Glastüren, Schiebetüren |
Weitere Modellvarianten, Ausführungsarten auf Anfrage.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Innentüren
Modell:
| Konstruktionsstärke | 65 mm |
 | Zargenart | Umfassungszarge, Eckzarge, Blockzarge |
| Schallschutz | bis 42 dB (Rw,P) |
| Einbruchschutz | bis RC4 |

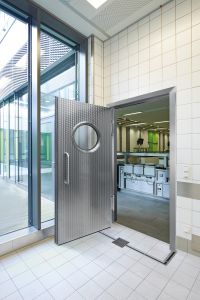

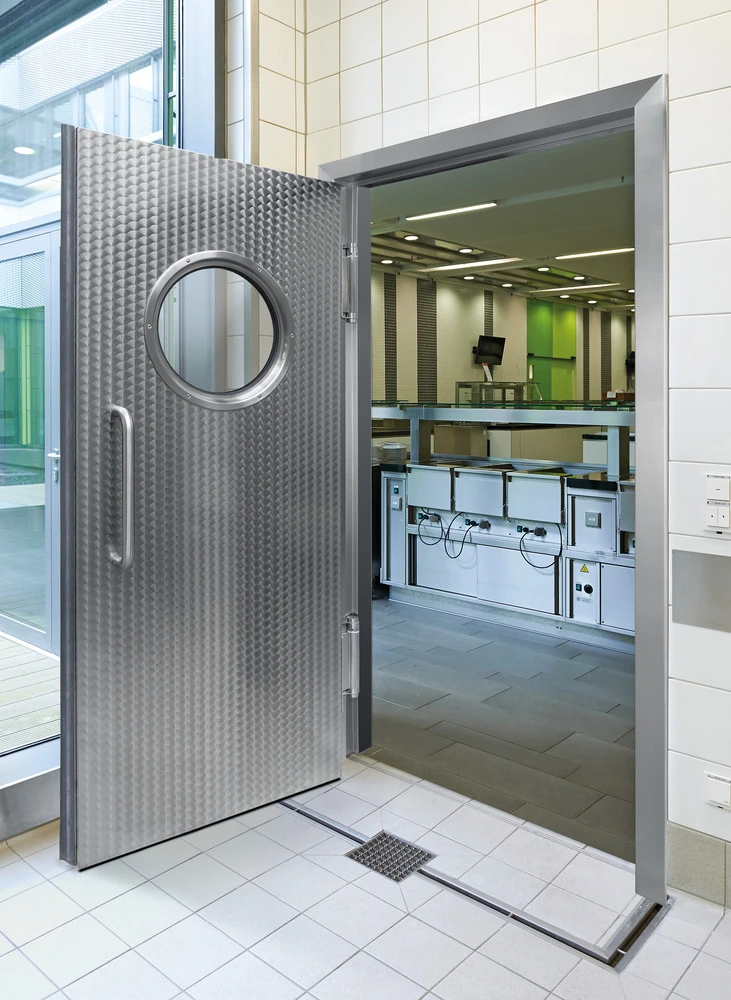

| Sonstiges | Pendeltüren, Strahlenschutztüren, Klappe, Schiebetore, Edelstahltüren |
Weitere Modellvarianten, Ausführungsarten auf Anfrage.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Innentüren
Modell:
rahmentüren
| Konstruktionsstärke | bis 74 mm |
| Oberflächen | Verschiedene Farben nach RAL |
| Brandschutz | bis T90/RS |
| Einbruchschutz | bis RC2 (Anlehnung RC3) |
Weitere Modellvarianten, Ausführungsarten auf Anfrage.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
Kategorie:
Innentüren
Modell:
rahmentüren
| Konstruktionsstärke | bis 70 mm |
| Oberflächen | Buche, Eiche, Weiß lackiert, Farblack NCS/RAL |
| Brandschutz | bis T30/RS |
| Schallschutz | bis SSK3 |
| Einbruchschutz | bis RC2 |
Weitere Modellvarianten, Ausführungsarten auf Anfrage.
HAMA Alu+Holzbauwerk GmbH, Max-von-Müller-Straße 72, 84056 Rottenburg
Tel.: 08781-9408-0, Fax: 08781-9408-26
www.hama-fenster.de
